조명 제어

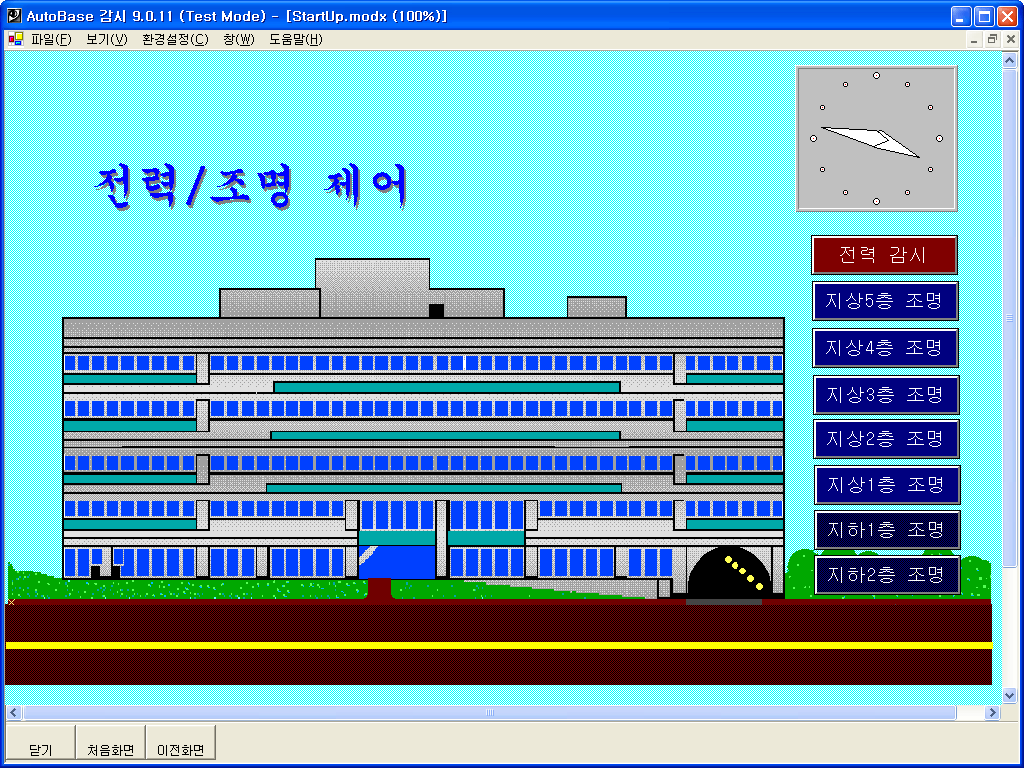

빌딩 전체의 조명 관리를 목적으로 하는 시스템. 총 7개 층을 총괄하여 감시하는 화면이 있고 각 구역별 운전은 해당층에서 한다. 각 개별 조명의 제어를 기본으로 사무실 별로 그룹으로 묶어서 한번에 제어할 수 있다. 스케쥴에 맞추어 자동으로 ON/OFF가 되도록 하였으며 예약 스케쥴 기능을 사용하였다. PLC의 485Link 기능을 사용하여 한 선로에 여러개의 PLC를 병렬로 접속하였다.

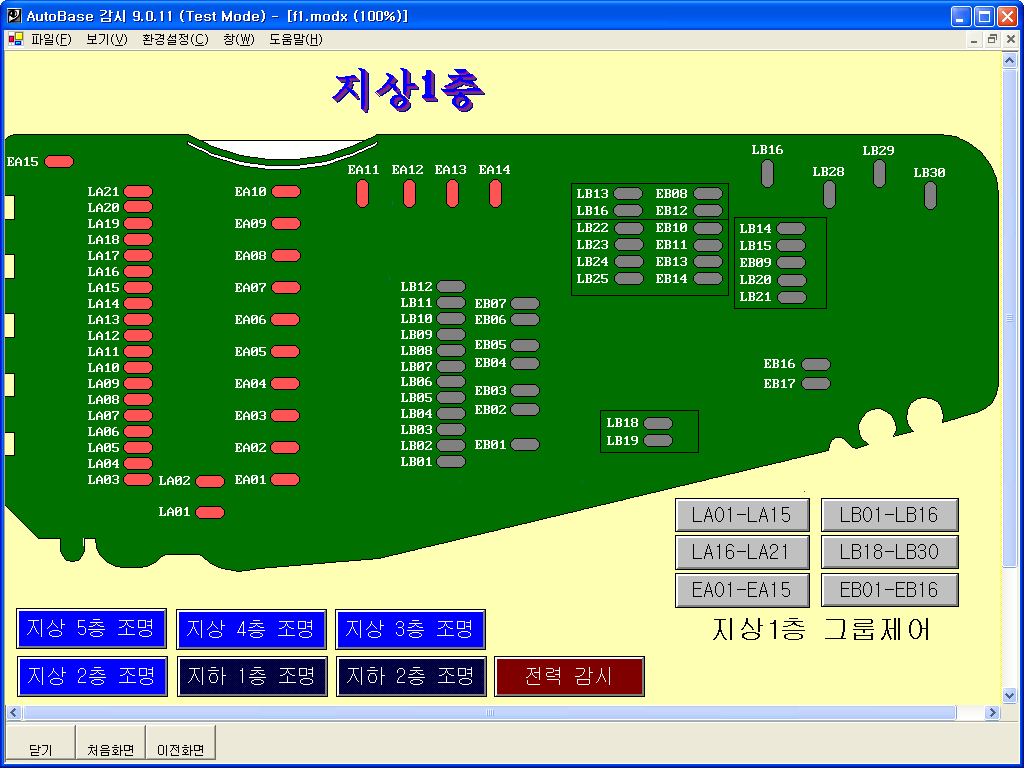

각 층별 제어 화면

• 층별로 감시/제어 할 수 있는 화면이다.
• 사무실별로 그룹으로 묶어서 한번에 제어할 수 있다.
• 조명의 위치가 자세하게 나타나 있으므로 관리를 효율적으로 할 수 있다.

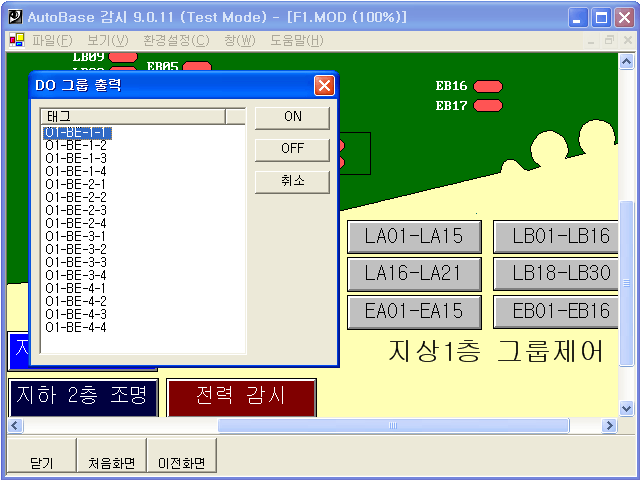

그룹 제어 화면

• 각 사무실과 층별로 묶어서 간편하게 그룹 제어를 할 수 있다.
• 그룹제어는 한번의 동작으로 여러 조명을 동시에 ON/OFF 할 수 있는 제어를 말한다.

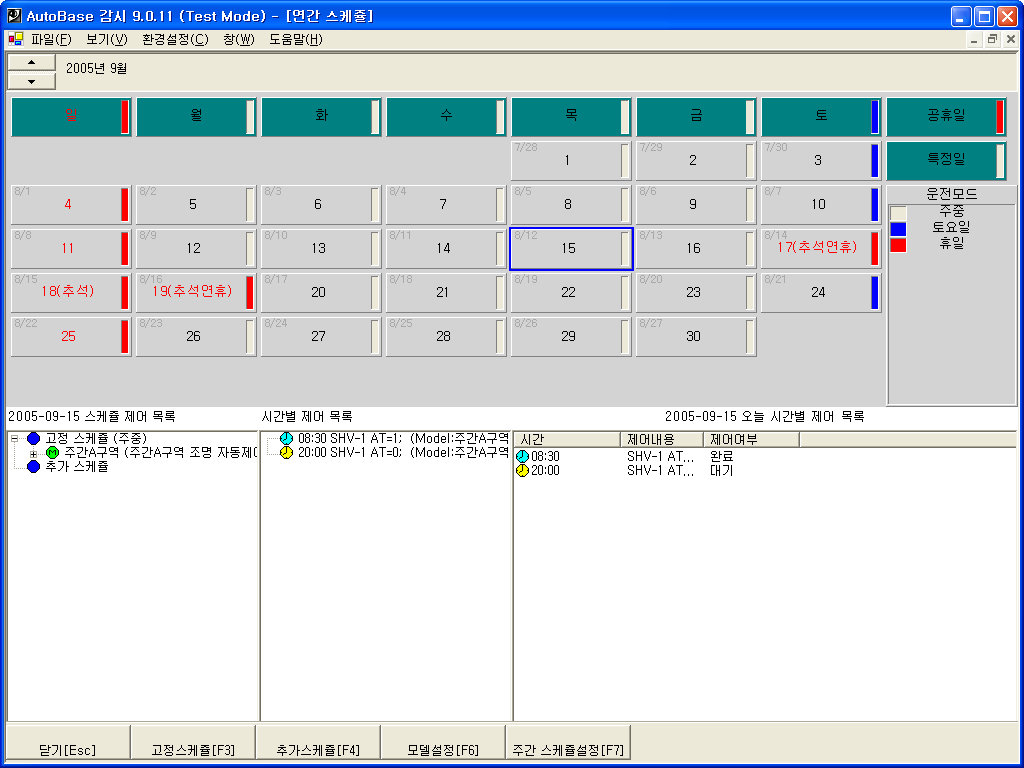

연간 예약 스케줄

• 연간 예약 스케줄 수정/확인 화면.
• 스케줄은 모든 태그를 사용할 수 있다.
• 지정된 시간이 되면 자동으로 ON/OFF나 스크립트 실행을 할 수 있다.
• 추가 스케줄도 사용할 수 있다.

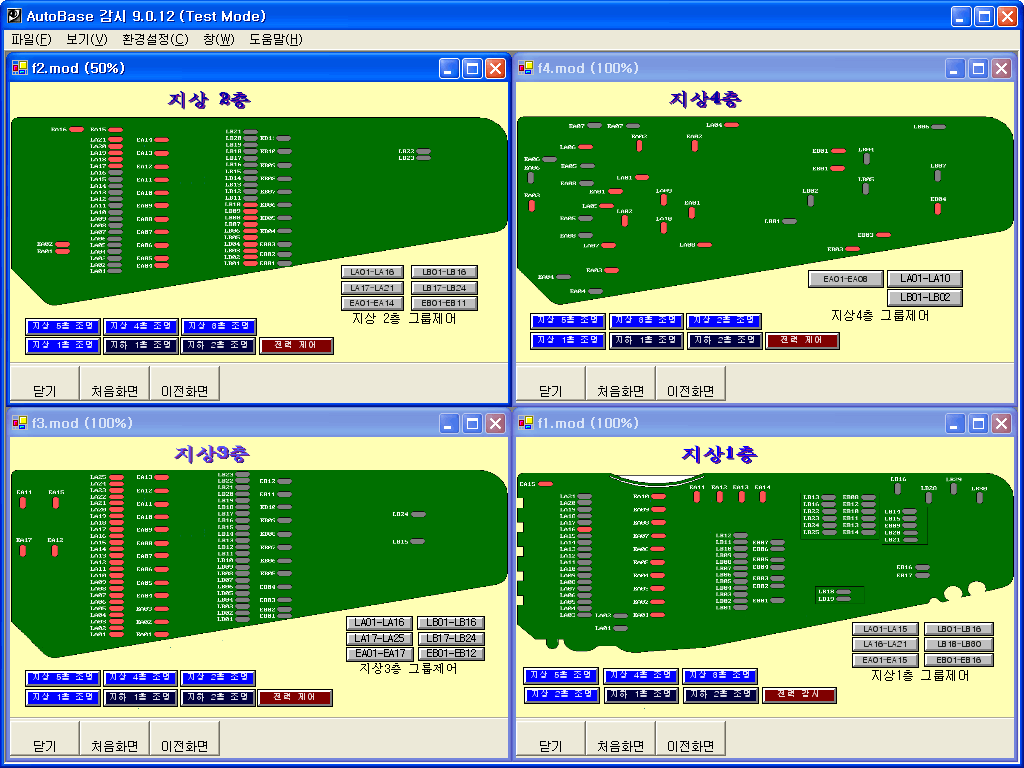

여러 구역 동시 감시

• 여러 층을 동시에 감시할 수도 있다.
• 전체 층이 한 화면에 감시되므로 관리를 쉽게 할 수 있다.

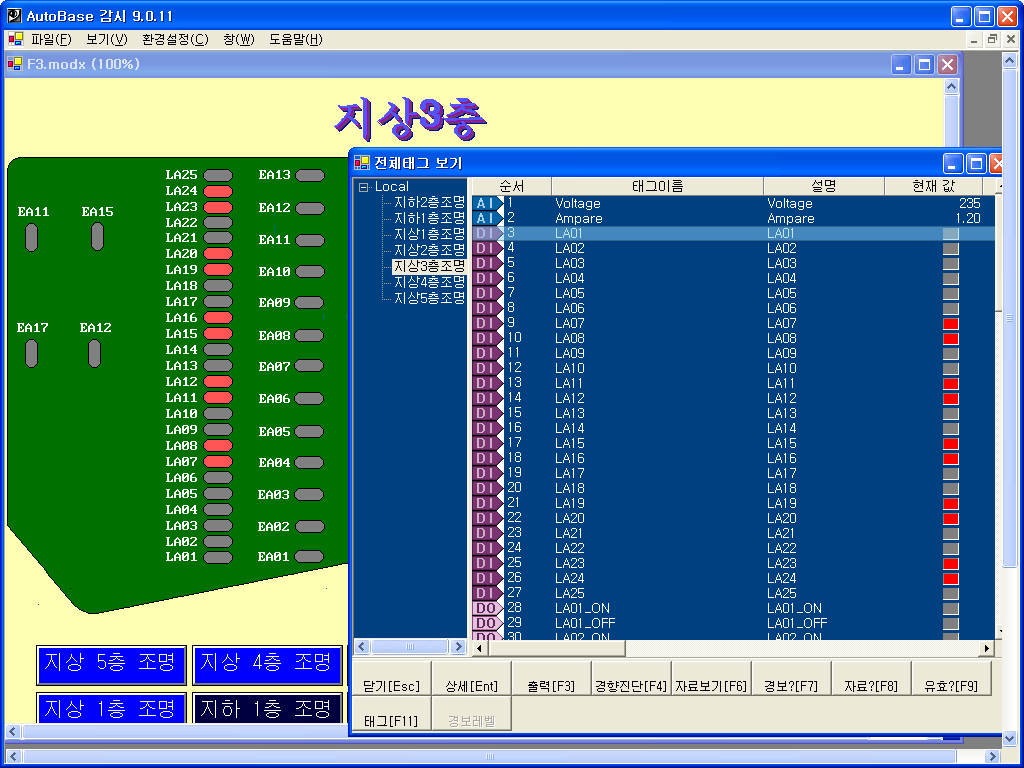

그룹 태그 화면

• 특정 구역 내의 태그들을 그룹으로 묶어서 전체 감시하는 화면.
• 여러 종류의 태그를 하나의 그룹으로 묶어서 감시, 제어한다.

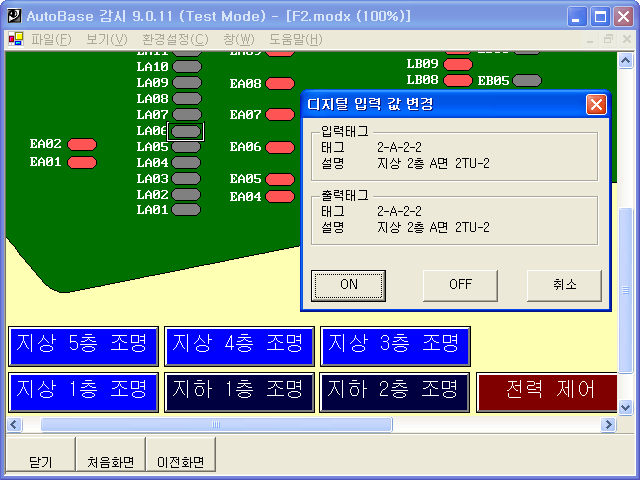

각 조명별 개별 제어

• 조명의 기본 제어 기능인 개별 제어 화면.
• 대화 상자를 사용할 수도 있고 화면상에서 현재의 상태에 따라 한번에 제어할 수 있도록 설정할 수도 있다.
