공조제어

빌딩 전체의 온/습도를 관리하는 목적의 시스템이 공조시스템이다.

각 구역별 운전은 PLC에서 담당하고 컴퓨터에서는 운전에 필요한 목표 온/습도 설정을 하고 각 구역의 명령정보를 종합하여 상황 결정한 후 연계되어 있는 구역으로 다시 명령을 보내게 된다.

하루 단위로 리포트가 자동 작성되어 프린터로 출력 된다.

PLC는 TCP/IP 모듈을 사용하여 통신속도를 증가시켜 반응속도가 빠르게 하였다.

• 각 단위별로 운전 설정이 필요.(목표 설정치, 자동/수동 1/2호 선택 등)

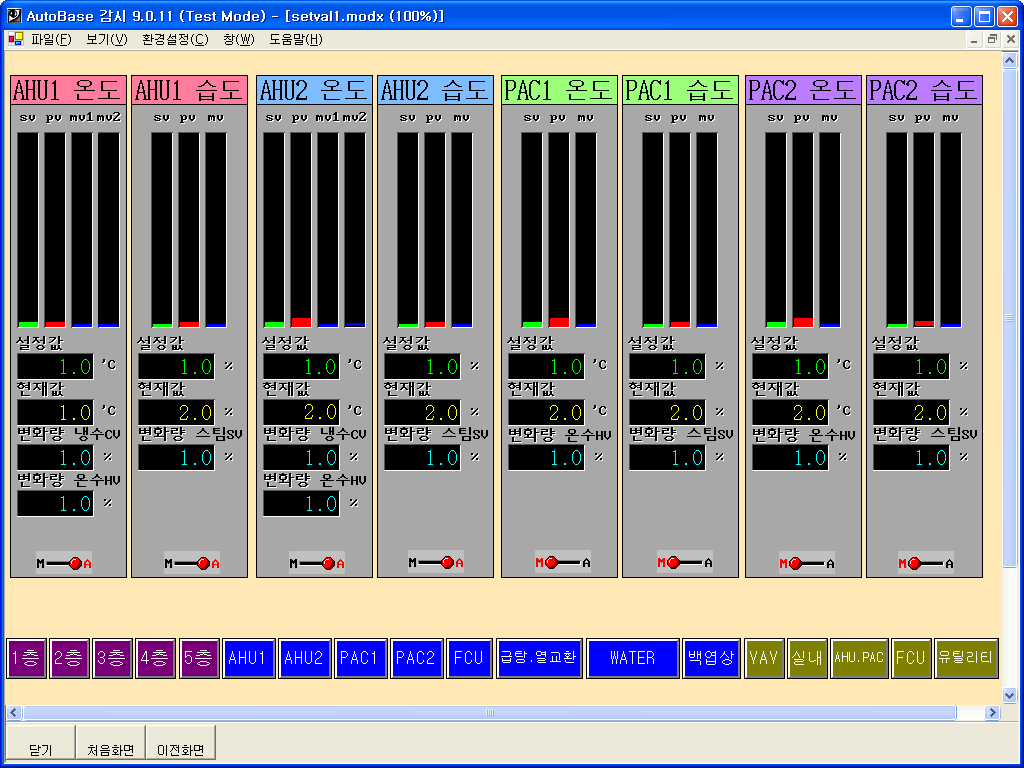

• 설정치와 현재치를 한 화면에 표시하여 비교 분석이 쉽게 하였다.
• 계절별로 운전 특성을 설정할 수 있게 구성하였다.

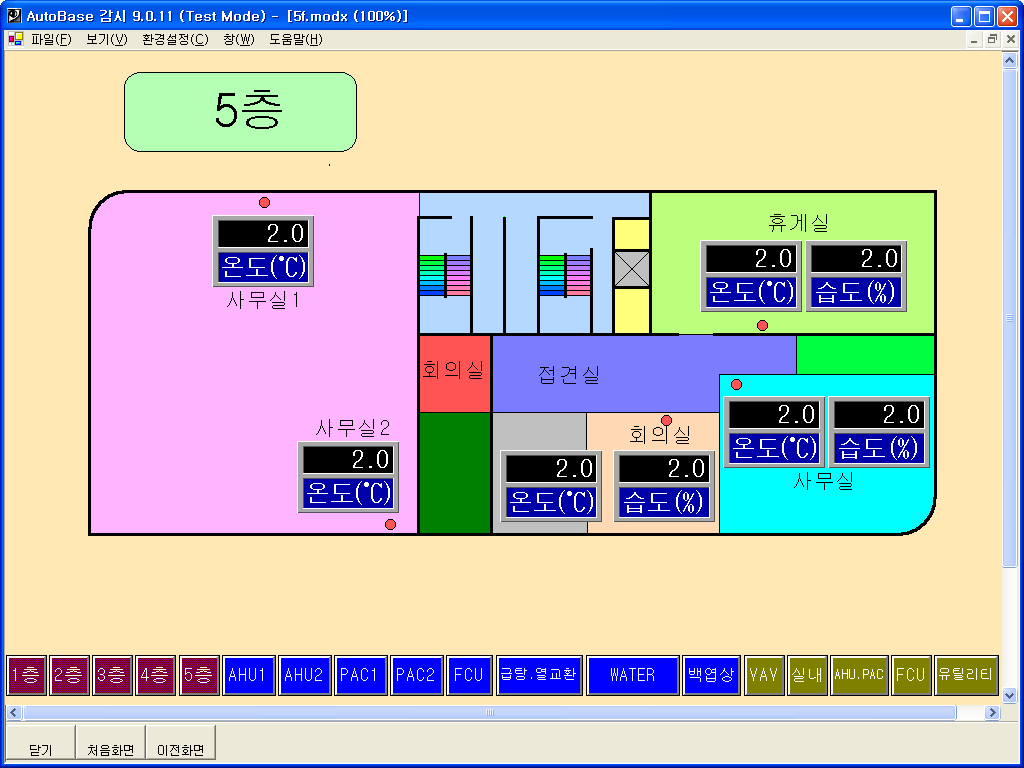

• 각 층의 온도/습도 상황을 표시한 화면이다.
• 각 층의 센서 위치와 건물구조 등을 함께 표시하여 근무자가 쉽게 관리할 수 있다.

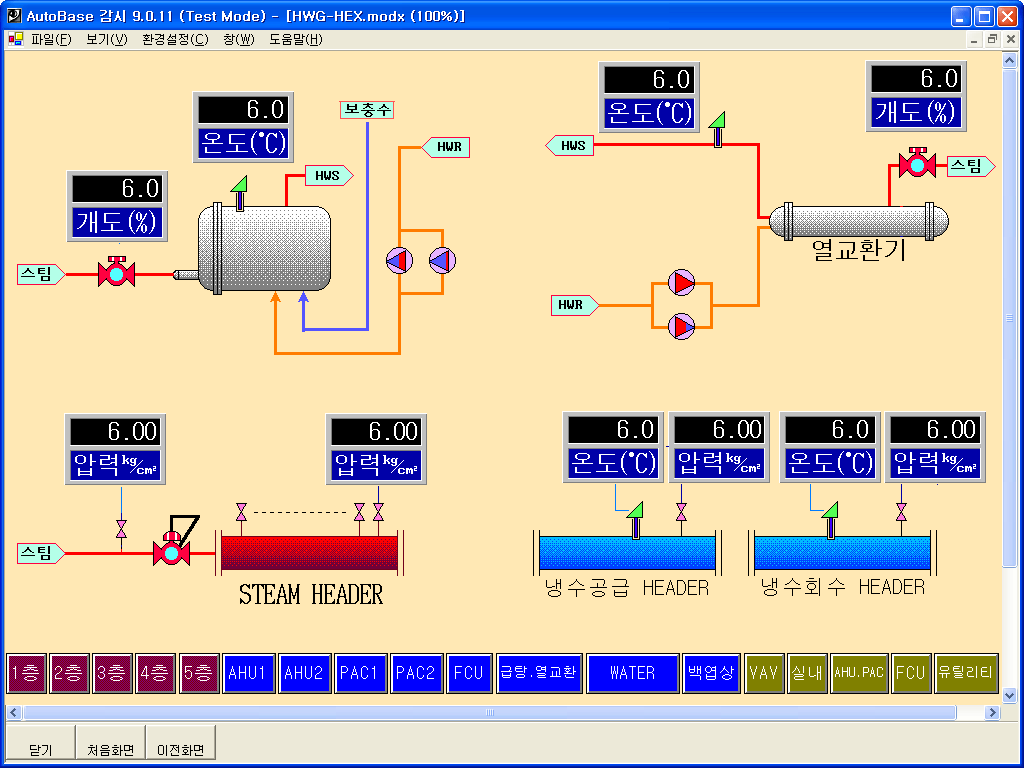

• 보일러별 비교 감시.

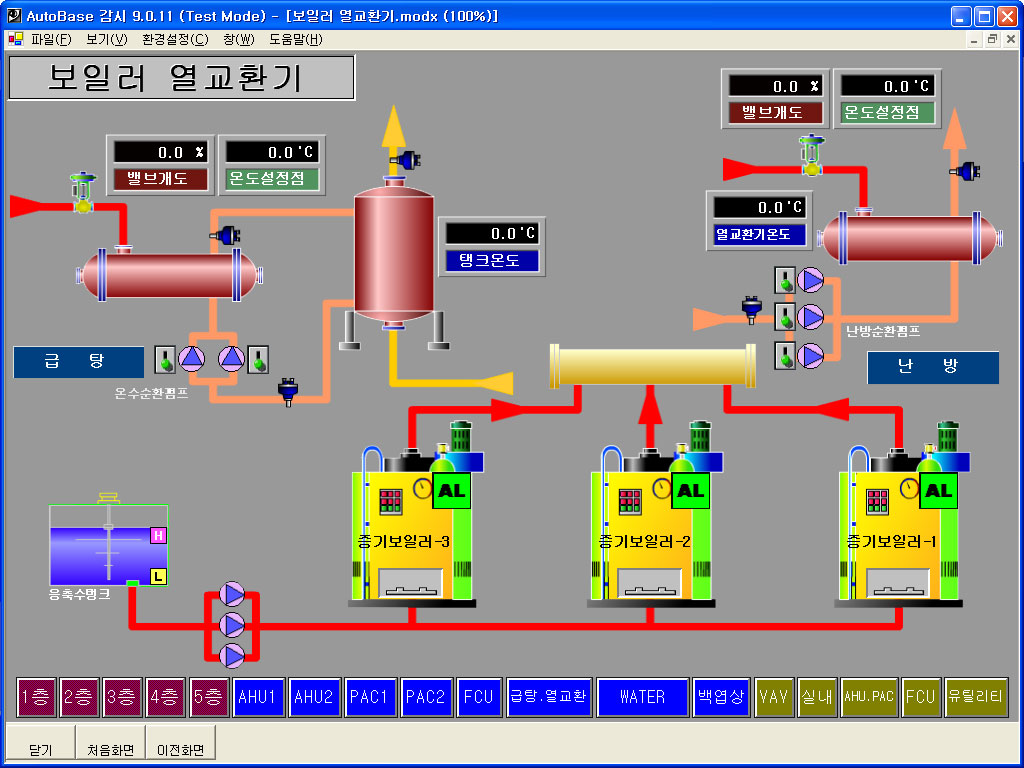

• 보일러의 운전 상태, 밸브 개도 상태와 각종 온도 등을 표시 하였다.

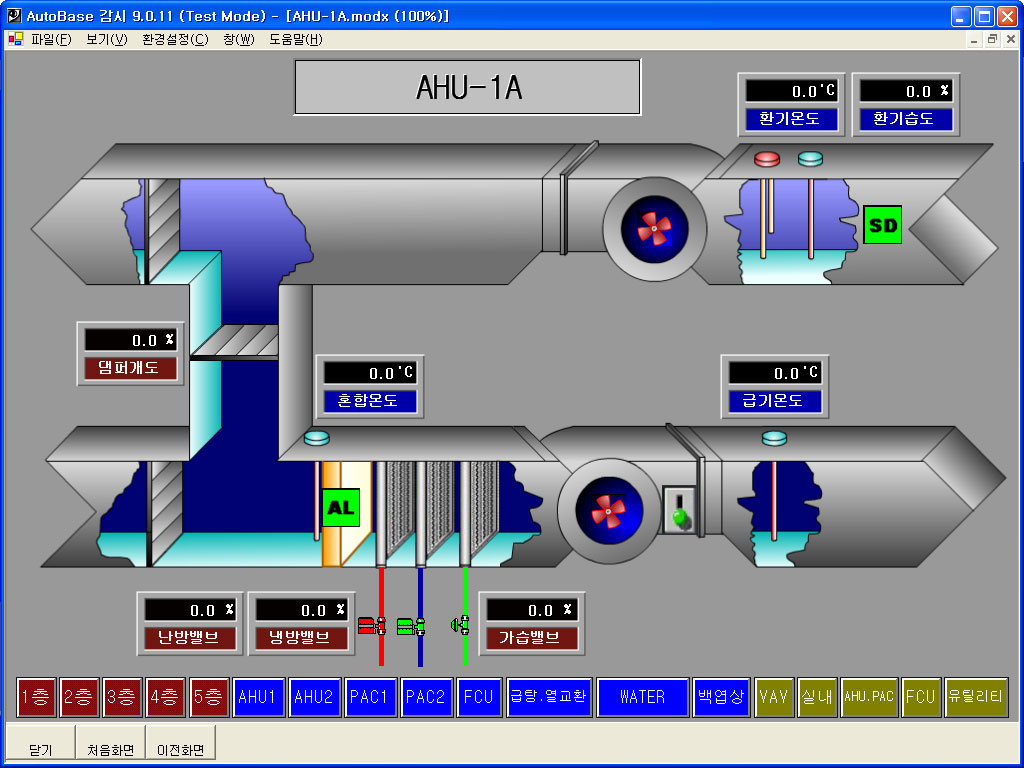

• 각 호기별 AHU의 상황을 감시할 수 있다.
• 주어진 SV에 의하여 각 AHU 구역 별로 PID 제어를 행한다.

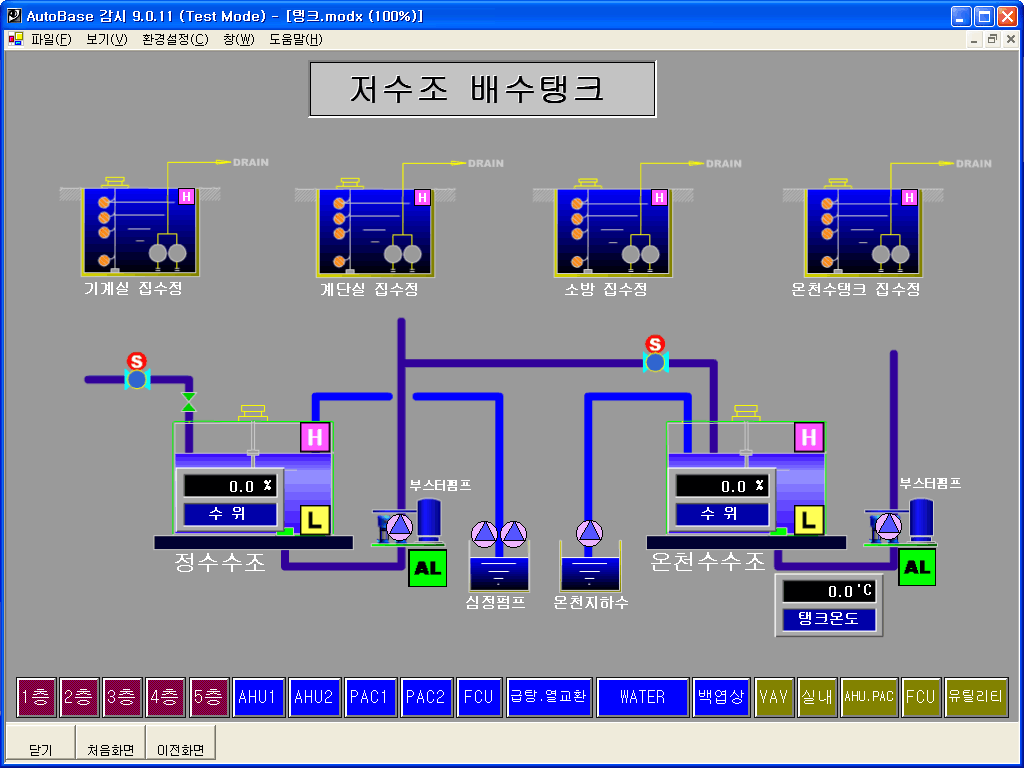

• 각 탱크별 (중성수, 시수, 팽창탱크, 배수조, 응축 탱크) 수위, 펌프 운전 상황을 표시.
• 레벨 이상이 발견되면 즉시 운전자에게 경보를 발생시켜 조치를 취할 수 있도록 프로그램 되어 있다.

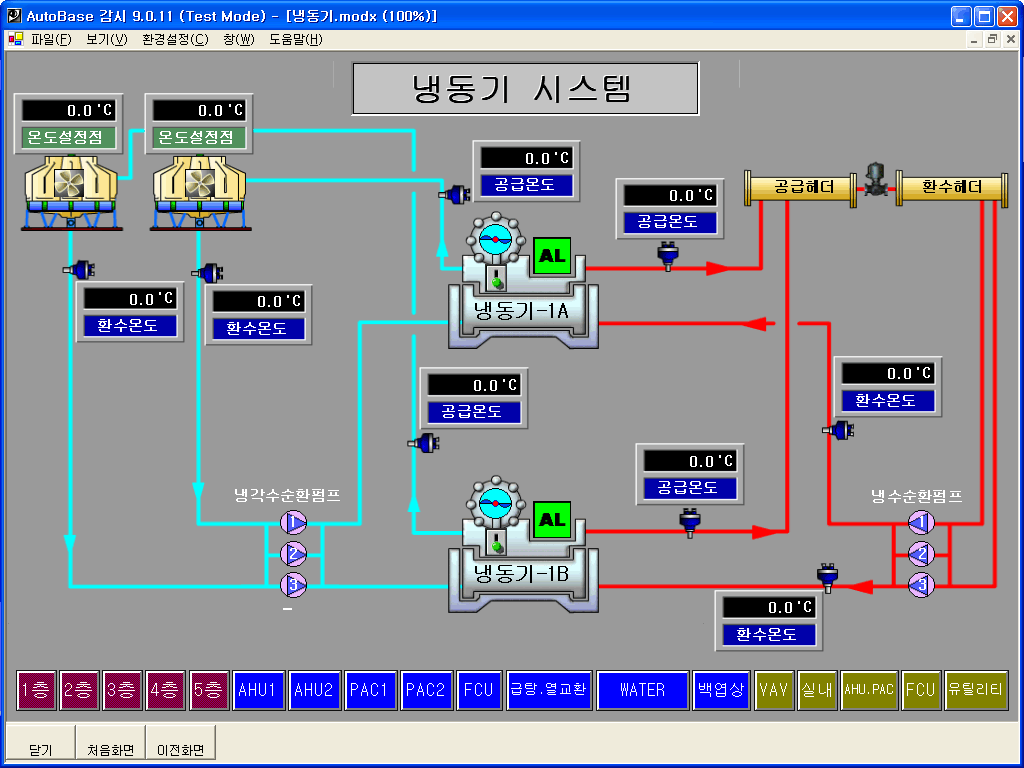

• 각 호기별 냉동기와 냉각수 순환 펌프 등의 운전 상황을 감시할 수 있다.
• 냉각탑의 온도, 환수 운도, 공급 온도 등을 설정, 감시할 수 있다.
