iCountPD Particle Counter 통신 드라이버

iCountPD Particle Counter 통신드라이버는 미국 Parker사의 Particle Counter 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 iCountPD Particle Counter 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

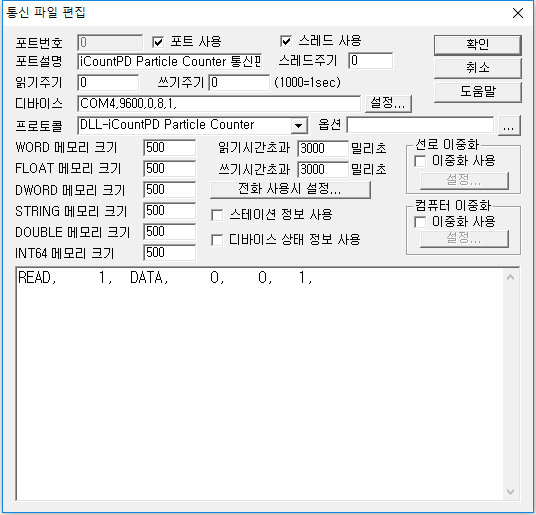

<그림 1> iCountPD Particle Counter 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 연결된 통신포트(COM4), 장비의 baud rate(9600), parity bit(0), data bit(8), stop bit(1)  순으로 장비에 설정된 값을 입력한다.

iCountPD Particle Counter 드라이버의 읽기 작성 형식

iCountPD Particle Counter 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 사용안함.

2) 읽을 명령어 – DATA 로 고정.

3) 읽을 데이터 Address – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 1, DATA, 0, 0, 1,

<표 1>은 iCountPD Particle Counter 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용이다.

iCountPD Particle Counter 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름, STRING 메모리에는 각 문자열을 저장함)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

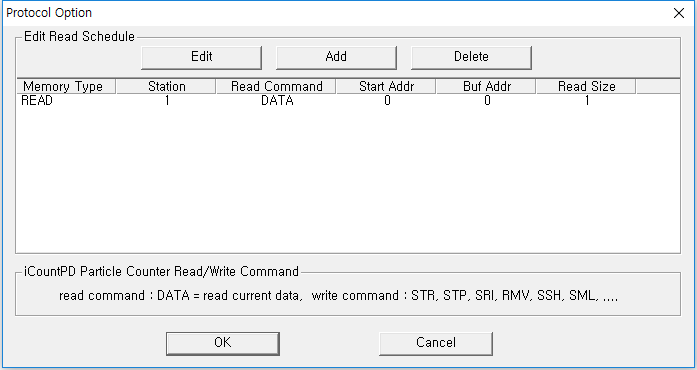

<그림 2> iCountPD Particle Counter 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

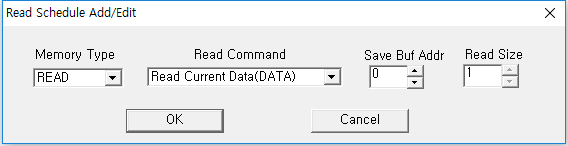

<그림 3> iCountPD Particle Counter 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

iCountPD Particle Counter 드라이버의 쓰기 설정으로 장비의 설정 값 등을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.

1) Port           연결된 통신포트 번호. (COM 번호가 아님)

2) Station       사용안함.

3) Address      읽은 값을 저장할 통신메모리 번지. ( 10진수 )

4) Extra1        STR, STP, SRI, RMV, SSH, SML, ... 등의 쓰기 명령어.

5) Extra2        사용안함.

설정 예1)

PORT : 0   STATION : 0  ADDRESS : 0010  EXTRA1 : SRI 3   EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 iCountPD Particle Counter 장비의 Reporting Interval 을 3초로 변경할 수 있다.

정상적으로 쓰기를 하였으면 10번지 통신메모리에 출력한 값(3)을 저장하고, 에러 시에는 에러 메시지를 표시한다.

설정 예2)

PORT : 0   STATION : 0  ADDRESS : 0015  EXTRA1 : RMV   EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 iCountPD Particle Counter 장비의 Moisture Sensor 값을 읽어서 통신메모리의 15번지에 저장한다.

3.  iCountPD Particle Counter 장비의 모습

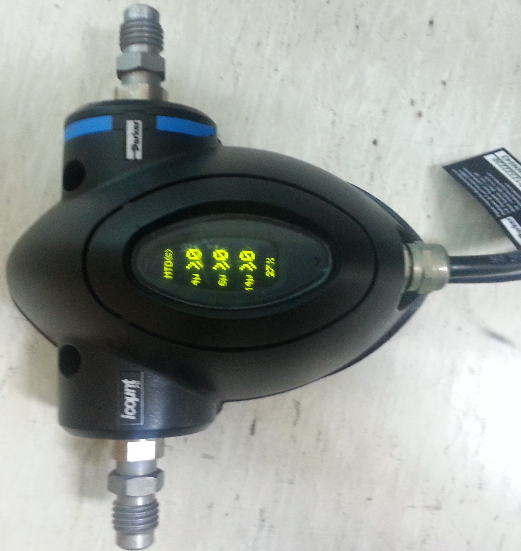

<그림 4> 는  iCountPD Particle Counter 장비의 모습이다.

<그림 5>  iCountPD Particle Counter 장비의 모습
