ZMD405 Meter(Landis+Gyr) 통신 드라이버



ZMD405 Meter(Landis+Gyr) 통신드라이버는 전력량계 장비 ZMD405 모델과 통신을 위한 드라이버이다.

1. 읽기 설정



<그림 1>은 ZMD405 Meter(Landis+Gyr) 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

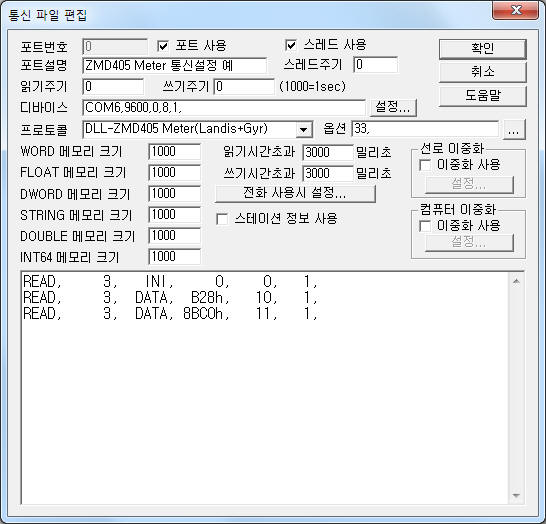

<그림 1> ZMD405 Meter(Landis+Gyr) 통신 드라이버의 통신파일 편집 예



<그림 1>에서 DEVICE는 연결된 통신포트(COM6), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.

또한 옵션 부에는 ZMD405 Meter(Landis+Gyr) 통신 드라이버에 사용되는 PC(Source) Address를 0 ~ 255 사이로 입력(기본 값 = 33)한다.





ZMD405 Meter(Landis+Gyr) 통신드라이버의 읽기 작성 형식

ZMD405 Meter(Landis+Gyr) 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 0 ~ 255 사이의 장비 Address를 입력.

2) 읽기 명령어 – INI, DATA 의 읽기 명령어를 입력.(<표 1> 참조)

3) 읽을 주소 – INI 읽기 명령 : 0 ~ 255 사이의 INI 데이터 파일번호,

DATA : 0000h ~ FFFFh(65535) 사이의 읽을 데이터 주소.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 개수를 입력. 1로 설정.



읽기 설정 예)

READ, 3, INI, 0, 0, 1,
READ, 3, DATA, B28h, 10, 1,
READ, 3, DATA, 8BC0h, 11, 1,



<표 1>은 ZMD405 Meter(Landis+Gyr) 통신 드라이버의  읽기 명령어 종류와 읽은 값 저장위치이고 <표 2>는 여러 개의 데이터 주소값을 읽기 위한 INI 파일 작성방법이다.

명령어 내용 저장내용 비고
INI 지정한(0 ~ 255) INI 파일에
입력한 여러 개의 데이터 주소
값의 읽기		 메모리 저장위치 + 0 :  지정한 첫 데이터 주소에서 읽은 내용
메모리 저장위치 + 1 :  지정한 두번 째 데이터 주소에서 읽은 내용
...		 하나의 읽기 데이터에 따라 여러 개의
자료가 저장될 수도 있음.
<표 2> 참조
DATA 입력한 데이터 주소 값 읽기 메모리 저장위치 + 0 :  설정한 데이터 주소의 현재 값 하나의 읽기 데이터에 따라 여러 개의
자료가 저장될 수도 있음.
<표 1> ZMD405 Meter(Landis+Gyr) 통신 드라이버의  읽기 명령어 종류와 읽은 값 저장위치
파일명 작성방법

작업 폴더\SCAN\R_DATA%03d.ini,

%03d = 0 ~ 255 사이의 파일번호

1) 한줄에 모든 읽을 데이터 주소를 입력한다.

2) 각 데이터 주소는 콤마 ( , )로 구분한다.

3) 최대 19개의 데이터 주소를 입력할 수 있다.

4) 데이터 주소는 16진수 4자리로 입력한다.



입력 예)

0B28, 8BC0, 8C58,
<표 2> 여러 개의 데이터 주소값을 읽기 위한 INI 파일 작성방법



ZMD405 Meter(Landis+Gyr) 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

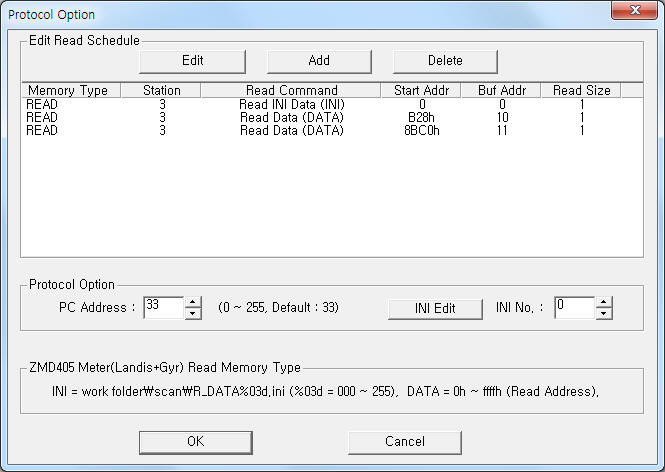

<그림 2> ZMD405 Meter(Landis+Gyr) 통신 드라이버의 옵션 대화상자의 예



<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 PC Address 영역에서도 PC(Source) Address를 설정할 수 있다.

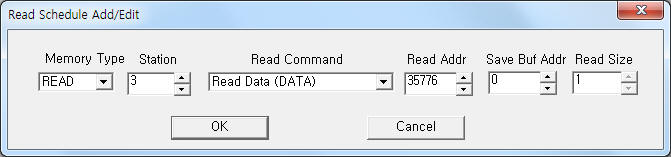

<그림 3> ZMD405 Meter(Landis+Gyr) 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예



<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

<그림 2>의 'INI No.' 영역에서 설정한 INI 번호(0 ~ 255)를 선택한 후   버턴을 누르면 <그림 4>의 대화상자가 나타난다.

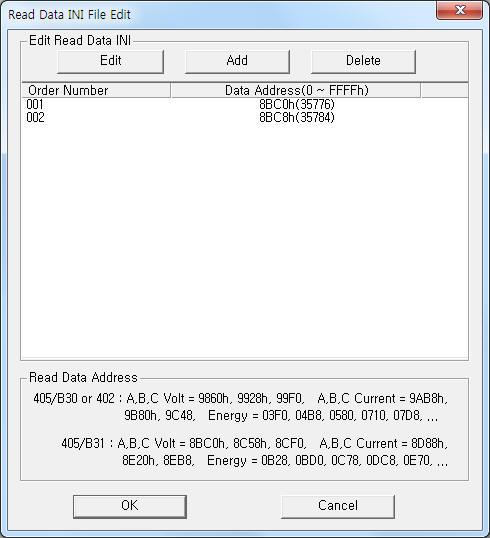

<그림 4> 여러 개의 데이터를 읽기 위한 INI 파일 작성 대화상자의 예



<그림 4>의 , ,  버턴과 리스트 박스를 이용하여 읽을 데이터 주소를 편집할 수 있다.

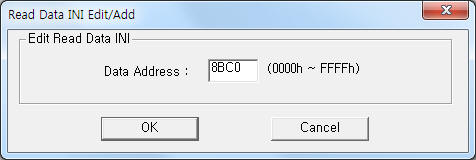

<그림 5> 읽을 데이터 주소 편집/추가 대화상자의 예



<그림 5>는 <그림 4>의 대화상자에서 읽을 데이터 주소 추가 또는 편집할 때 나타나는 대화상자이다.





2. 쓰기 설정

ZMD405 Meter(Landis+Gyr) 통신 드라이버의 쓰기 설정은 없다.





3. 통신케이블 연결

ZMD405 Meter(Landis+Gyr) 장비에 통신 케이블은 다음과 같은 방법으로 연결한다.



RS-485 통신 케이블 연결

ZMD405 Meter(Landis+Gyr)의 RS-485 RJ11 단자의 1( Tx-, Rx-), 2(Tx+, Rx+) 번 핀에 컴퓨터 측 RS-485 +(Tx+, Rx+), -( Tx-, Rx-) 를 각각 연결한다.

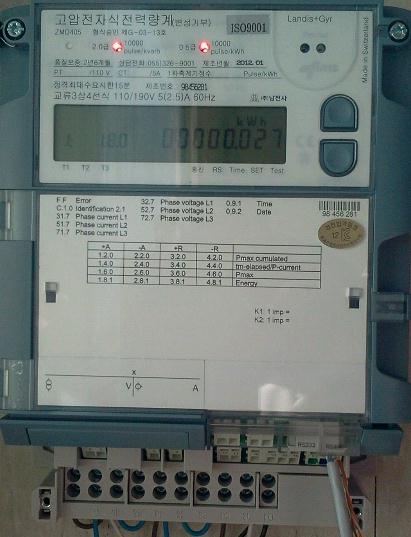

<그림 6>는 ZMD405 Meter(Landis+Gyr)에 RS-485 통신케이블을 연결한 모습이다.

<그림 6> ZMD405 Meter(Landis+Gyr) 장비에 RS-485 통신케이블을 연결한 모습
