XGT Serial Cnet 통신 드라이버

XGT Serial Cnet은 LS 산전의 범용 PLC XGT 시리즈와 통신을 위한 드라이버이다.

1. 읽기 설정

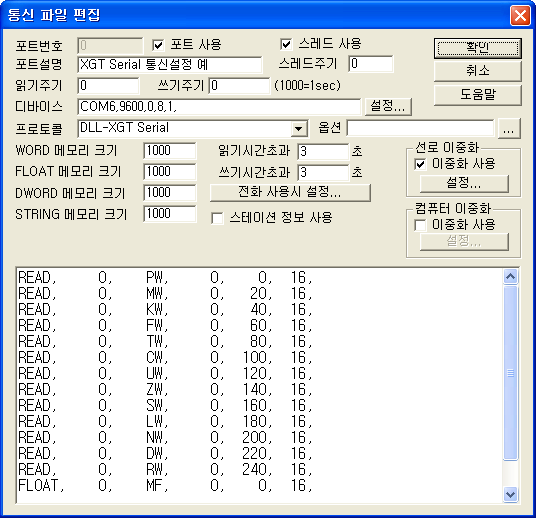

<그림 1>은 XGT Serial 통신 드라이버의 통신설정 예이다.


<그림 1> XGT Serial 드라이버의 통신 설정 예

<그림 1>의 디바이스 설정은 통신속도(9600 bps), Parity Bit (0), Data Bit(8), Stop Bit(1) 순으로 설정한다.

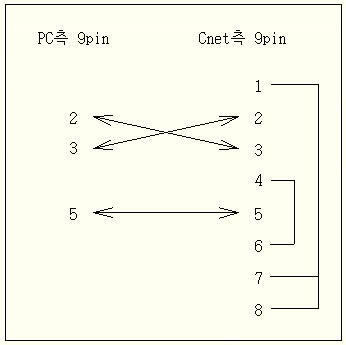

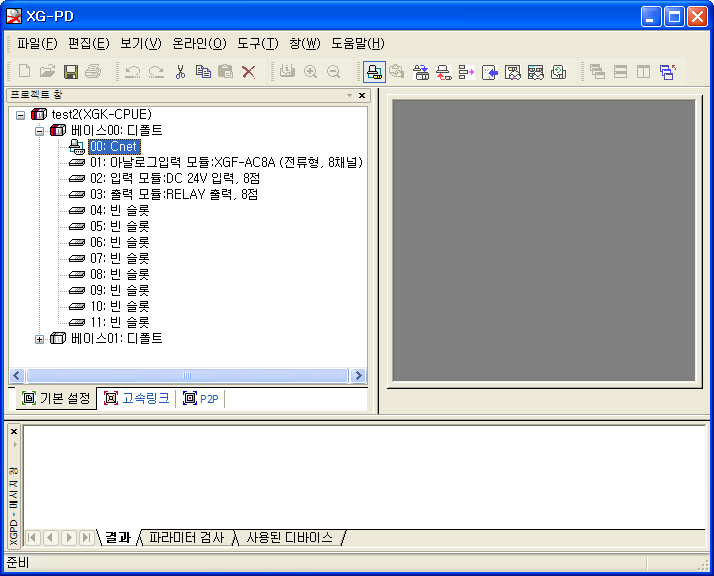

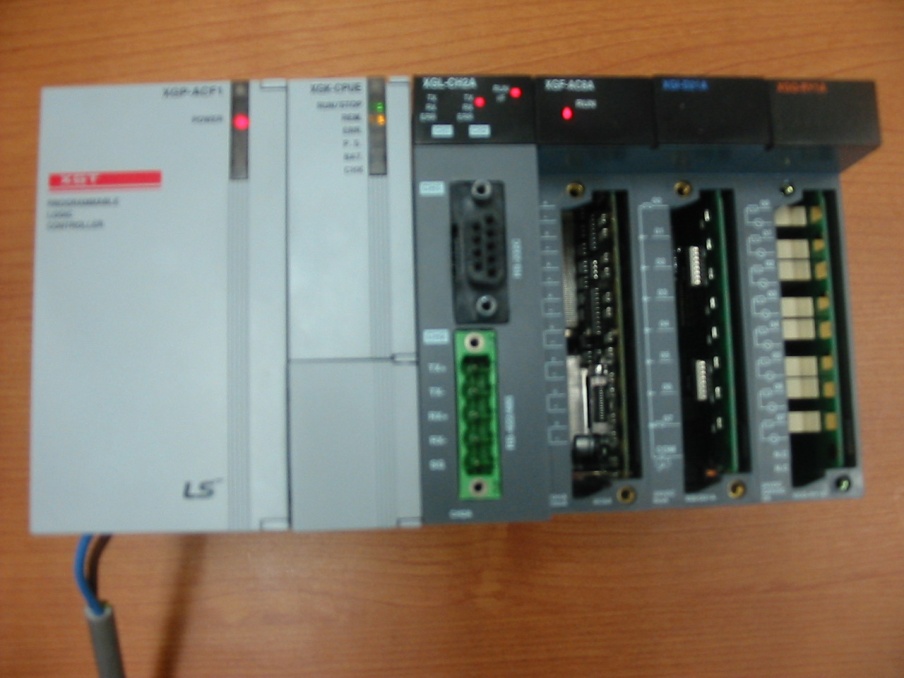

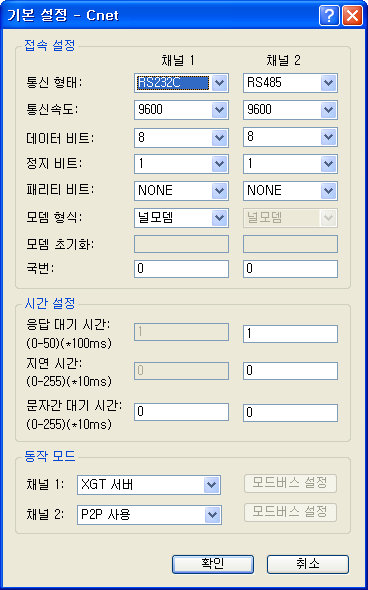

참고) XGT PLC Cnet 모듈의 통신설정은 PLC 구입 시 제공되는 XG-PD 프로그램을 이용하여 설정을 변경할 수 있다.

XGT Serial의 드라이버의 읽기 작성 형식

XGT Serial 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비의 스테이션 – XG-PD의 통신카드에서 설정한 국번을 입력한다..

2) 읽을 디바이스 종류 – P, M, K, F, T, C, U, Z, S, L, N, D, R, ZR의 PLC 디바이스를 입력. (<표 1> 참조)

디바이스 종류 다음에 W(워드), D(더블 워드), F(Float Lo Hi), F2(Float Hi Lo) 의 읽을 단위(기본 = W)를 입력한다.

3) 읽을 시작번지 – 지정한 디바이스에서 읽을 시작번지.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 한번에 읽을 데이터의 크기. (최대 60워드)

읽기 설정 예)

READ, 0, PW, 0, 0, 60,

READ, 0, MW, 0, 20, 60,

READ, 0, KW, 0, 40, 60,

READ, 0, FW, 0, 60, 60,

READ, 0, TW, 0, 80, 60,

READ, 0, CW, 0, 100, 60,

READ, 0, UW, 0, 120, 60,

READ, 0, ZW, 0, 140, 60,

READ, 0, SW, 0, 160, 60,

READ, 0, LW, 0, 180, 60,

READ, 0, NW, 0, 200, 60,

READ, 0, DW, 0, 220, 60,

READ, 0, RW, 0, 240, 60,

FLOAT, 0, MF, 0, 0, 30,

FLOAT, 0, MF2, 20, 20, 30,

DWORD, 0, MD, 0, 0, 30,

<표 1>은 XGT Serial 통신 드라이버에서 사용하는 PLC 디바이스 종류와 크기이다.

디바이스 종류	범위	크기	비고
P	P0 ~ P2047	2048 워드
M	M0 ~ M2047	2048 워드
K	K0 ~ K2047	2048 워드
F	F0 ~ F1023	2048 워드	읽기 전용
F	F1024 ~ F2047	2048 워드
T	T0 ~ T2047	2048 워드
C	C0 ~ C2047	2048 워드
U	U00.00 ~ U7F.31	4096 워드
Z	Z0 ~ Z127	128 워드
S	S0 ~ S127	128 워드
L	L0 ~ L11263	11264 워드
N	N0 ~ N21503	21504 워드
D	D0 ~ D32767	32768 워드	CPUH
D	D0 ~ D19999	20000 워드	CPUS
R	R0 ~ R32767	32768 워드
ZR	ZR0 ~ ZR65535	65536 워드	CPUH 일 때

<표 1> XGT Serial 통신 드라이버에서 사용하는 PLC 디바이스 종류와 크기

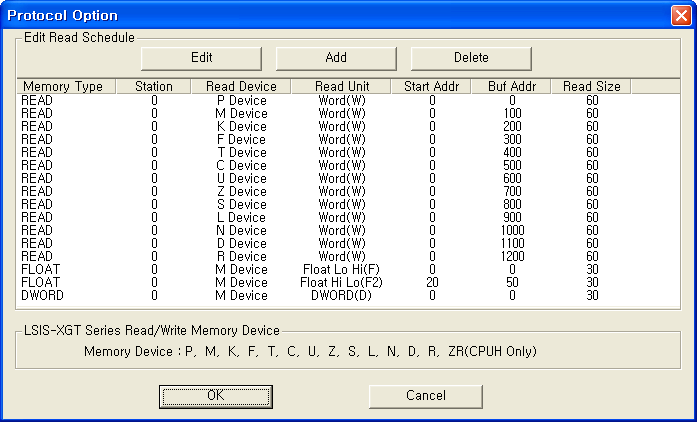

<그림 1> 프로토콜 옵션부의 아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> XGT Serial 통신 드라이버의 읽기 설정 대화상자

<그림 2>의 , , 버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

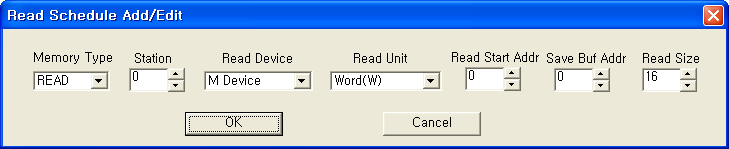

<그림 3>는 <그림 2>의 대화상자에서 읽기 형식을 추가 또는 편집할 때 나타나는 대화상자이다.

<그림 3> XGT Serial 통신 드라이버의 읽기 설정 READ 추가/편집 대화상자의 예0

2. 쓰기 설정

쓰기 설정으로 XGT PLC의 특정 디바이스의 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소

1) Port 연결된 통신포트 번호. (COM 번호가 아님)

2) Station 사용안함.

3) Address 출력할 번지.

PW, MW, KW, … = 앞 3 ~ 7자리 - 디바이스의 워드 단지 10진수 출력번지, 뒤 1자리 – 0 ~ F 비트 16진수 출력번지.

4) Extra1 P, M, K, F, T, C, U, Z, S, L, N, D, R, ZR의 디바이스 종류 입력. (<표 1> 참조)

5) Extra2 사용안함.

설정 예1)

PORT : 0 STATION : 0 ADDRESS : 123F EXTRA1 : MW EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 XGT PLC의 M123.F 번지 값을 제어(ON/OFF)할 수 있다.

설정 예2)

PORT : 0 STATION : 0 ADDRESS : 0052 EXTRA1 : MW EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 XGT PLC의 M005.2 번지 값을 제어(ON/OFF)할 수 있다.

설정 예3)

PORT : 0 STATION : 0 ADDRESS : 0125 EXTRA1 : DW EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 XGT PLC의 D012.5 번지 값을 제어(ON/OFF)할 수 있다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port 연결된 통신포트 번호. (COM 번호가 아님)

2) Station 사용안함.

3) Address 출력할 디바이스의 워드(W, 기타)/더블워드(D)/Float(F, F2)단위 10진수 출력번지.

4) Extra1 P, M, K, F, T, C, U, Z, S, L, N, D, R, ZR의 디바이스 종류 입력. (<표 1> 참조)

디바이스 종류 다음에 W(워드), D(더블 워드), F(Float Lo Hi), F2(Float Hi Lo) 의 쓰기 단위(기본 = W)를 입력.

5) Extra2 사용안함.

설정 예1)

PORT : 0 STATION : 0 ADDRESS : 0012 EXTRA1 : MW EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 MW0012 번지 워드를 설정한 값으로 변경할 수 있다.

설정 예2)

PORT : 0 STATION : 0 ADDRESS : 0037 EXTRA1 : DW EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 DW0037 번지 워드를 설정한 값으로 변경할 수 있다.

설정 예3)

PORT : 0 STATION : 0 ADDRESS : 0064 EXTRA1 : DD EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 DD0064(DW0128, DW0129) 번지 더블워드를 설정한 값으로 변경할 수 있다.

설정 예4)

PORT : 0 STATION : 0 ADDRESS : 0065 EXTRA1 : DF EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 DD0065(DW0130, DW0131) 번지 더블워드를 Float Lo, Hi 순으로 변환 값(IEEE 형식)을 출력할 수 있다.

설정 예5)

PORT : 0 STATION : 0 ADDRESS : 0065 EXTRA1 : DF2 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 XGT PLC의 DD0065(DW0130, DW0131) 번지 더블워드를 Float Hi, Lo 순으로 변환 값(IEEE 형식)을 출력할 수 있다.
