Wizit Dongdo Calorimeter 통신 드라이버

Wizit Dongdo Calorimeter 통신드라이버는 국내 (주)위지트 동도의 적산열량계 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

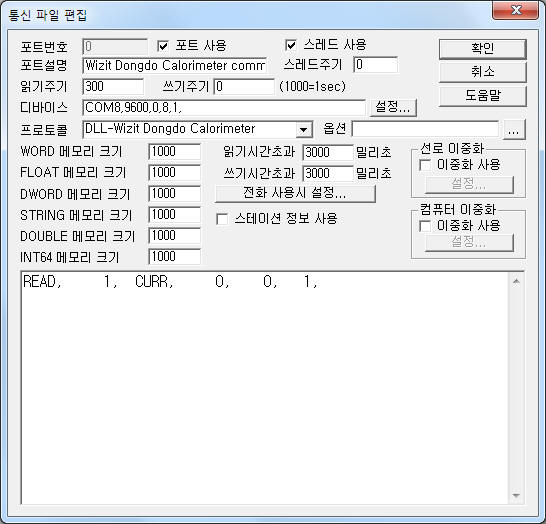

<그림 1>은 Wizit Dongdo Calorimeter 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

<그림 1> Wizit Dongdo Calorimeter 통신 드라이버의 통신파일 편집 예

<그림 1>의 Device 부분은 연결된 통신포트(COM8), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.

Wizit Dongdo Calorimeter 통신드라이버의 읽기 작성 형식

Wizit Dongdo Calorimeter 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) 장비 station address – 0 ~ 255 사이의 station address를 입력.

2) 읽기 명령어 – CURR 의 읽기 명령어를 입력.

3) 읽을 시작주소 – 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정. ( <표 1> )

읽기 설정 예)

READ,  1, CURR,  0,   0,  1,

<표 1>는 CURR 읽기명령의 읽은 값 저장위치와 내용이다.

Wizit Dongdo Calorimeter 통신 드라이버의 읽기 명령에 대한 읽은 값은 WORD, FLOAT, DWORD, DOUBLE 의 지정 번지에 같이 저장된다(저장 형식만 다름).

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

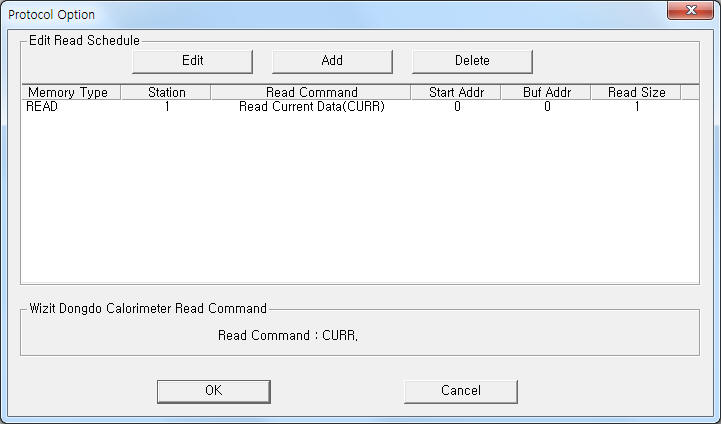

<그림 2> Wizit Dongdo Calorimeter 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 3> Wizit Dongdo Calorimeter 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

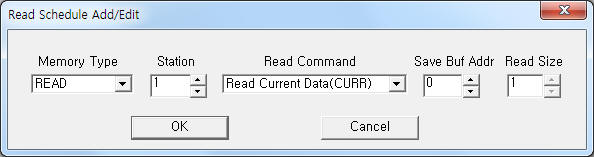

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

Wizit Dongdo Calorimeter 드라이버의 쓰기 설정은 없다.

3. Wizit Dongdo Calorimeter의 모습

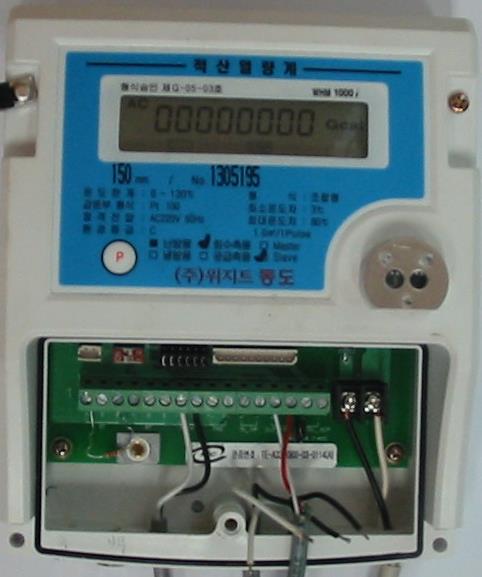

<그림 4>는 Wizit Dongdo Calorimeter 장비의 모습이다.

<그림 4> Wizit Dongdo Calorimeter 장비의 모습
