Utisol Lighting Controller 통신 드라이버

Utisol Lighting Controller 통신드라이버는 조명제어 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 Utisol Lighting Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

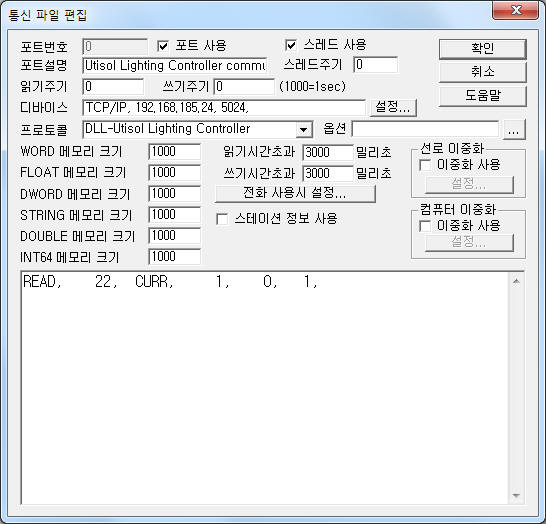

<그림 1> Utisol Lighting Controller 통신 드라이버의 통신파일 편집 예

<그림 1>에서 DEVICE는 디바이스 종류(TCP/IP), 장비의 IP번지(192.168.185.24), 서비스 포트( 5024 ) 순으로 장비에 설정된 값을 입력한다.

Utisol Lighting Controller 통신드라이버의 읽기 작성 형식

Utisol Lighting Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) 장비 Private Address – 0 ~ 255 사이의 Private Address를 입력.

2) 읽기 명령어 – CURR 의 읽기 명령어를 입력.

3) 읽을 시작주소 – 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정. ( <표 1> )

읽기 설정 예)

READ, 22, CURR, 1, 0, 1,

<표 1>는 CURR 읽기명령의 읽은 값 저장위치와 내용이다.

읽은 값 저장위치	내용	비고
저장 시작번지 + 0	장비의 private address	사용안함
저장 시작번지 + 1	RxTx 값	1 ~ 7
저장 시작번지 + 2	sensor type
저장 시작번지 + 3	micom type
저장 시작번지 + 4	장비의 group address
저장 시작번지 + 5	high
저장 시작번지 + 6	low
저장 시작번지 + 7	watt Level	실제 값 = 읽은 값 x 10
저장 시작번지 + 8	type
저장 시작번지 + 9	sensor high rate
저장 시작번지 + 10	status	1 ~ 6
저장 시작번지 + 11	KWh
저장 시작번지 + 12	main command	101 = 응답명령
저장 시작번지 + 13	sub command	101 = 응답명령
저장 시작번지 + 14	time
저장 시작번지 + 15	source private address
저장 시작번지 + 16	destination private address
저장 시작번지 + 17	source group address
저장 시작번지 + 18	destination group address
저장 시작번지 + 19 ~ 21	destination 1 ~ 3 group address
저장 시작번지 + 22	reserved
<표 1> CURR 읽기명령의 읽은 값 저장위치와 내용

Utisol Lighting Controller 통신 드라이버의 읽기 명령에 대한 읽은 값은 WORD, FLOAT, DWORD, DOUBLE 의 지정 번지에 같이 저장된다(저장 형식만 다름).

<그림 1> 프로토콜 옵션부의 아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

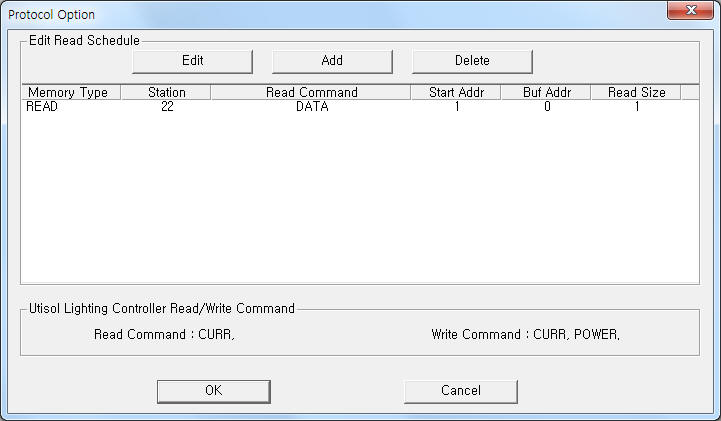

<그림 2> Utisol Lighting Controller 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , , 버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

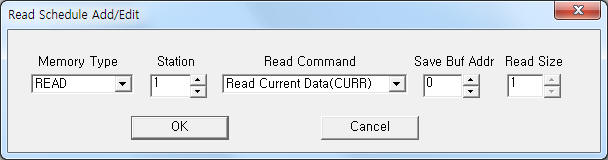

<그림 3> Utisol Lighting Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로 전력 값 등을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 출력인자의 설정은 같고 출력 값(0 또는 1)만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port 연결된 통신포트 번호. (COM 번호가 아님)

2) Station 사용안함.

3) Address 사용안함.

4) Extra1 CURR, POWER 의 쓰기 명령.

CURR : 현재 값 읽기 명령,

POWER : 전력 값 설정 명령 ( 현재 값을 읽은 후 전력 값 설정 ).

5) Extra2 CURR 쓰기 명령의 읽은 값을 저장할 시작번지.

설정 예1)

PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : CURR EXTRA2 : 100 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Utisol Lighting Controller 장비의 현재 값을 읽어서 100 ~ 122 번지 WORD, DWORD, FLOAT, DOUBLE 메모리에 저장한다.

설정 예2)

PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : POWER EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Utisol Lighting Controller 장비의 전력 값을 설정한 값으로 변경할 수 있다.

주의) 전력 값 설정은 장비의 상태에 따라 에러가 발생하는 경우가 있다.

이런 경우에는 동일한 출력명령을 2번 이상 전송해야 한다.

3. Utisol Lighting Controller의 모습

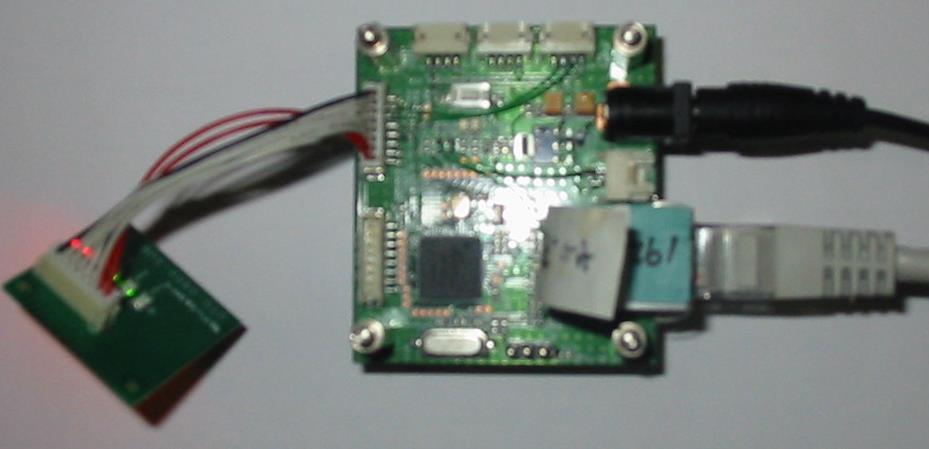

<그림 4>는 Utisol Lighting Controller 장비의 모습이다.

<그림 4> Utisol Lighting Controller 장비의 모습
