Tele Touch Client 통신 드라이버

Tele Touch Client 는 통합 모니터링 Client 장비들간의 연계를 위한 통신 드라이버이다.

1. 읽기 설정

<그림 1>은 Tele Touch Client 드라이버로 통신설정을 한 예이다.

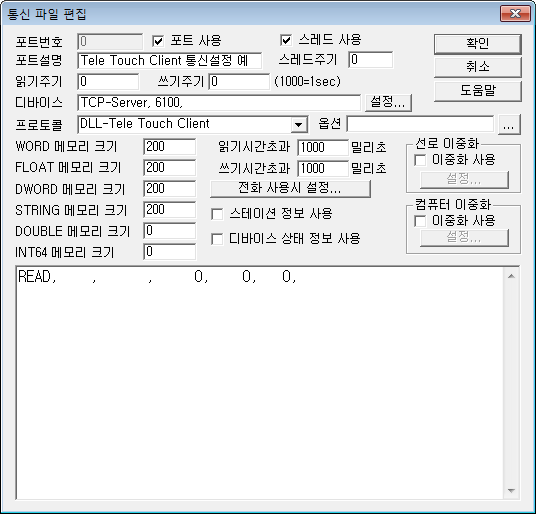

<그림 1> Tele Touch Client 드라이버의 통신설정 예

<그림 1>의 디바이스 설정은 연결형식(TCP-Server), 연결할 TCP/IP 통신 서비스 포트번호(6100) 순으로 입력한다

Tele Touch Client 통신드라이버의 읽기 형식

Tele Touch Client 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비의 스테이션 – 사용안함.

2) 읽을 데이터 형식 – 사용안함.

3) 읽기 시작번지 – 사용안함.

4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 예)

READ,


<표 1>은 Tele Touch Client 통신 드라이버의 읽은 값 저장위치와 내용이다.

주의) Tele Touch Client 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT/DOUBLE 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

2. 쓰기 설정

쓰기 설정으로 감시 프로그램의 현재 값을 장비에 전송할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 디지털 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         사용안함.

3) Address       출력할 번지.

4) Extra1         출력할 메모리 종류,

e : 화재 모듈 선택 상태,

f : 구조 모듈 선택 상태,

g : 구급 모듈 선택 상태,

h : 일반 모듈 선택 상태,

i : 해제 모듈 선택 상태,

5) Extra2          사용않함.

설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0  EXTRA1 : e  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 Tele Touch Client 장비에 화재 모듈 선택 데이터를 전송할 수 있다.

설정 예2)

PORT : 0   STATION : 0   ADDRESS : 0  EXTRA1 : f  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Tele Touch Client 장비에 구조 모듈 선택 데이터를 전송할 수 있다.
