SmartOn Dimming Module 통신 드라이버

SmartOn Dimming Module 통신드라이버는 국내 스마트온테크놀로지사의 무선 디밍제어 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 SmartOn Dimming Module 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

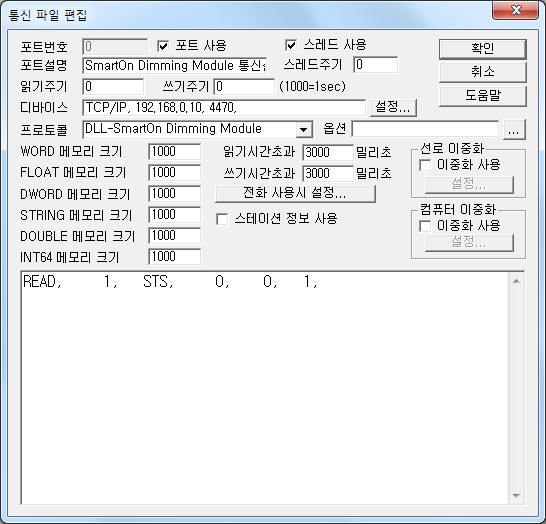

<그림 1> SmartOn Dimming Module 통신 드라이버의 통신파일 편집 예

<그림 1>의 Device 부분은 디바이스 타입(TDP/IP), 장비의 IP 번지(192.168.0.10), 서비스 포트(4470), 순으로 입력한다.

SmartOn Dimming Module 통신드라이버의 읽기 작성 형식

SmartOn Dimming Module 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) Dimming switch address 와 channel 번호 – 하위 바이트 값 = 1 ~ 64 사이의 dimming switch address를 입력.

상위 바이트 값 = 1 ~ 3 사이의 dimming switch channel 번호를 입력. ( 0 = 1번 channel )

2) 읽기 명령어 – STS, PIRID, PIR_A, LOCK, ILLU_A, ILLU, G_SW, PIR, CH 의 읽기 명령어를 입력. ( <표 1> 참조 )

3) 읽을 index, group, channel 번호 – index/group 번호 또는 channel 번호.

STS 명령어 : 0 ~ 3 의 index 번호,

G_SW 명령어 : 1 ~ 10 그룹 ID,

PIR, PIRID, ILLU 명령어 : PIR channel 번호,

기타 명령어 : 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 조명 ID – PIR, PIRID, ILLU 명령어의 조명 ID 번호.

읽기 설정 예)

READ, 1, STS,  0,   0,  1,

<표 1>은 SmartOn Dimming Module 통신드라이버의 읽기명령어와 내용이다.

<표 2> ~ <표 4>은 STS의 index 0/1, index 2, index 에 대한 읽은 값 저장위치와 내용이고 <표 5> ~ <표 8>은 PIRID, ILLU, G_SW, PIR 읽기명령의 읽은 값 저장위치와 내용이다.

SmartOn Dimming Module 통신 드라이버의 읽기 명령에 대한 읽은 값은 WORD, FLOAT, DWORD, DOUBLE 의 지정 번지에 같이 저장된다(저장 형식만 다름).

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

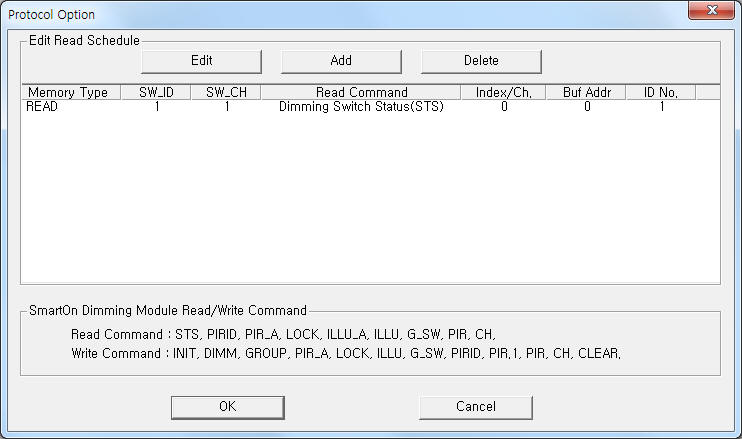

<그림 2> SmartOn Dimming Module 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

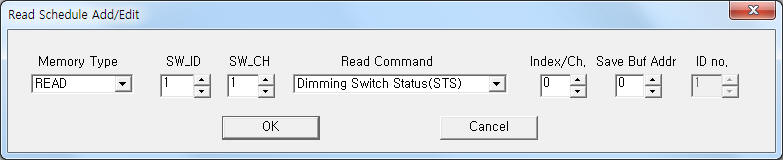

<그림 3> SmartOn Dimming Module 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로 설정 값 등을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.

아날로그 쓰기

TAG 설정 시 필요한 설정 5 가지

1) PORT : 통신 드라이버를 설정한 PORT 번호.

2) STATION : Dimming switch address 와 channel 번호.

 하위 바이트 값 = 1 ~ 64 사이의 dimming switch address를 입력.

상위 바이트 값 = 1 ~ 3 사이의 dimming switch channel 번호를 입력. ( 0 = 1번 channel )

3) ADDRESS : channel 번호 또는 group 번호.( 10진수 단위 )

INIT, DIMM, PIR, PIR.1, PIRID 쓰기 명령어 : channel 번호,

GROUP, G_SW 쓰기 명령어 : 1 ~ 10 group 번호,

기타 명령어 : 사용안함.

4) EXTRA 1 : INIT, DIMM, GROUP, PIR_A, LOCK, ILLU, G_SW, PIRID, PIR.1, PIR, CH, CLEAR 쓰기 명령어를 입력. ( <표 9> 참조 )

5) EXTRA 2 : DIMM, PIR, PIR.1, PIRID 쓰기 명령의 무선모듈 주소( 0 ~ 1024 ) 지정.

주의) 설정 값 등의 쓰기 명령은 통신모드가 'Host' 모드 일 때에만 정상적으로 출력된다.

1 ~ 9 setup 번호는 'flash' 메모리가 설치된 장비에서만 사용할 수 있다.

<표 3>은 SET 쓰기명령의 Address와 쓰기 값이다.

설정 예1)

PORT:0,  station:1, ADDRESS:0001, Extra1:DIMM,  Extra2 : 1 이라고 설정하고 아날로그 출력을 하면 SmartOn Dimming Module 1번 switch, 1번 switch channel, 1번 channel, 1번 ID의 개별 dimming 값을 설정(0 ~ 100%)할 수 있다.

설정 예2)

PORT:0,  station:1, ADDRESS:0001, Extra1:GROUP,  Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 SmartOn Dimming Module 1번 switch, 1번 switch channel, 1번 group의 dimming 값을 설정(0 ~ 100%)할 수 있다.

설정 예3)

PORT:0,  station:1, ADDRESS:0015, Extra1:INIT,  Extra2 : 0 이라고 설정하고 1 의 아날로그 출력을 하면 SmartOn Dimming Module 1번 switch, 1번 switch channel, 15( 0Fh )번 channel의 dimming LED 초기 값을 설정할 수있다.

단, 설정 값은 '작업풀더\SCAN\INIT_LED_001.ini' 파일의 첫 줄의 9개 데이터를 읽어서 사용한다. ( <표 10> ~ <표 11> 참조 )

설정 예4)

PORT:0,  station:1, ADDRESS:0001, Extra1:G_SW,  Extra2 : 0 이라고 설정하고 2 의 아날로그 출력을 하면 SmartOn Dimming Module 1번 switch, 1번 switch channel, 1번 group의 switch group 값을 설정할 수있다.

단, 설정 값은 '작업풀더\SCAN\GROUP_SWITCH_002.ini' 파일의 첫 줄의 32개 데이터를 읽어서 사용한다. ( <표 10> ~ <표 11> 참조 )

설정 예5)

PORT:0,  station:1, ADDRESS:0015, Extra1:PIRID,  Extra2 : 1 이라고 설정하고 999 의 아날로그 출력을 하면 SmartOn Dimming Module 1번 switch, 1번 switch channel, 15( 0Fh )번 channel, 1번 모듈주소의 PIR 센서가 제어하는 조명 ID 값을 설정할 수있다.

단, 설정 값은 '작업풀더\SCAN\PIR_ID_999.ini' 파일의 첫 줄의 34개 데이터를 읽어서 사용한다. ( <표 10> ~ <표 11> 참조 )

3. SmartOn Dimming Module의 모습

<그림 4>는 SmartOn Dimming Module의 모습이고 <그림 5>는 무선모듈의 모습이다.

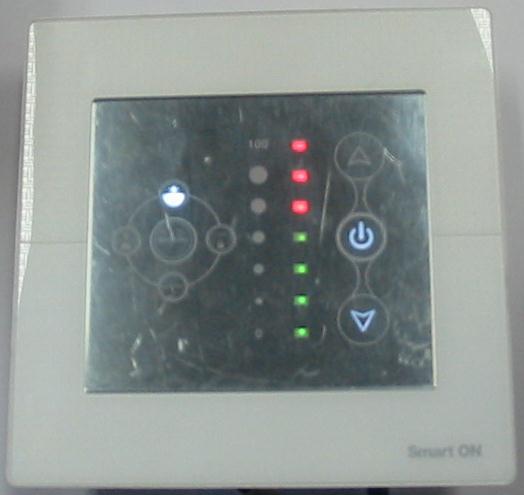

<그림 4> SmartOn Dimming Module의 모습

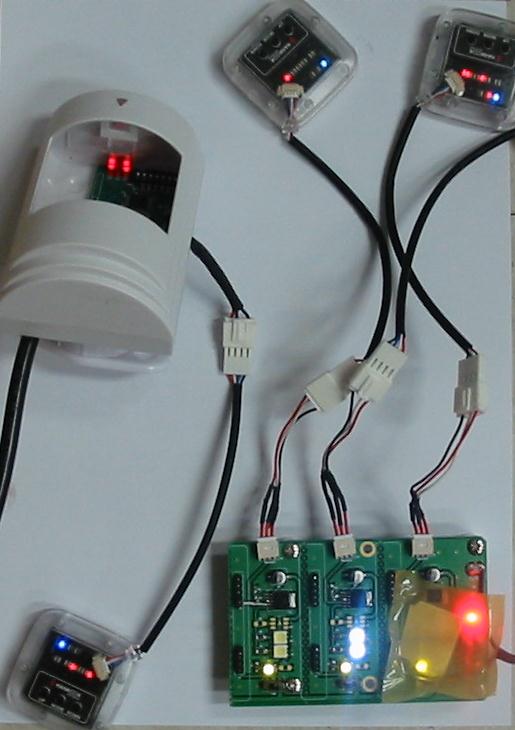

<그림 5> SmartOn 무선모듈의 모습
