Smart Eye R4 통신 드라이버

Smart Eye R4 통신 드라이버는 국내 (주)비엠티 사의 SmartEye 전력 모니터링 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 Smart Eye R4 통신 드라이버의 통신파일 편집 예이다.

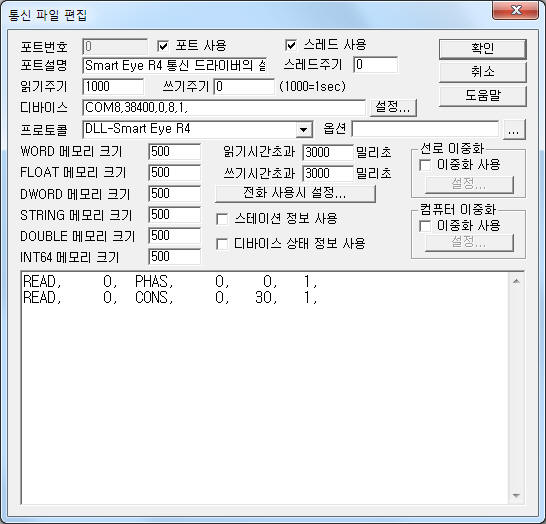

<그림 1> Smart Eye R4 드라이버의 통신파일 편집 예

 <그림 1>의 디바이스는 연결된 통신포트(COM8), 통식속도(38400), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.

Smart Eye R4 통신 드라이버의 읽기 형식

Smart Eye R4 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1)    STATION – 0 ~ 99 사이의 모듈 ID 를 입력.

2)    읽기 명령어 – PHAS, CONS, CALI, QUAL, THD, ID 중에서 입력. ( <표 1> 참조 )

3)    읽을 주소 – 사용안함.

4)    통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.

5)    읽는 크기 - 읽어올 데이터 수. 1로 고정,

읽기 예

READ, 0, PHAS, 0, 0, 1,
READ, 0, CONS, 0, 30, 1,

<표 1>은 Smart Eye R4 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.

Smart Eye R4 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

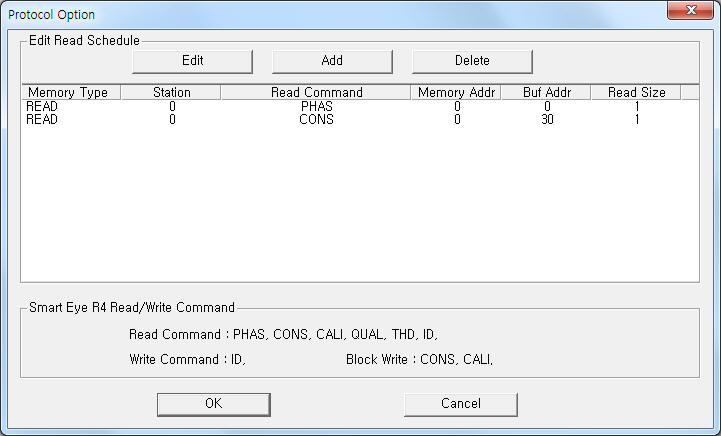

<그림 2> Smart Eye R4 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

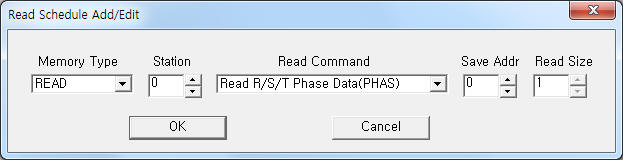

<그림 3> Smart Eye R4 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

Smart Eye R4 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1)  PORT                  연결된 통신포트 번호. (COM 번호가 아님)

2)  STATION             0 ~ 99 사이의 모듈 ID 를 입력.

3)  ADDRESS            사용안함.

4)  Extra1                 ID 등으로 입력.

5)  Extra2                 사용안함.

설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0000  EXTRA1 : ID  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Smart Eye R4 장비의 모듈 ID 값을(0 ~ 99) 설정할 수 있다.

블록 쓰기

블록쓰기는 스크립트의 PlcScanWriteBlock 함수를 사용하여 다음과 같이 설정한다.

Smart Eye R4 통신 드라이버의 블록 쓰기 명령의 CONS 는 double (스크립트 변수 종류설정) 단위로 사용하고 CALI 명령은 ushort 단위로만 사용할 수 있다.

스크립트 이름과 형식 : @PlcScanWriteBlock(int port, int station, int address, string extra1, string extra2, object array_value, int array_size);

    스크립트 작성 예 1 ( CONS 블록쓰기 )

double  Val[9];

Val[0] = 0.1064;
Val[1] = 0.3064;
Val[2] = 0.2064;
Val[3] = 0.1064;
Val[4] = 0.1064;
Val[5] = 0.1064;
Val[6] = 0.1064;
Val[7] = 0.1064;
Val[8] = 0.1064;
@PlcScanWriteBlock(0, 0, 0, "CONS", 0, Val, 9);

    스크립트 작성 예 2 ( CALI 블록쓰기 )

ushort  Val[9];

Val[0] = 12286;
Val[1] = 255;
Val[2] = 32767;
Val[3] = 40000;
Val[4] = 65535;
Val[5] = 1026;
Val[6] = 32767;
Val[7] = 32769;
Val[8] = 40000;
@PlcScanWriteBlock(0, 0, 0, "CALI", 0, Val, 9);

3. Smart Eye R4 장비의 모습

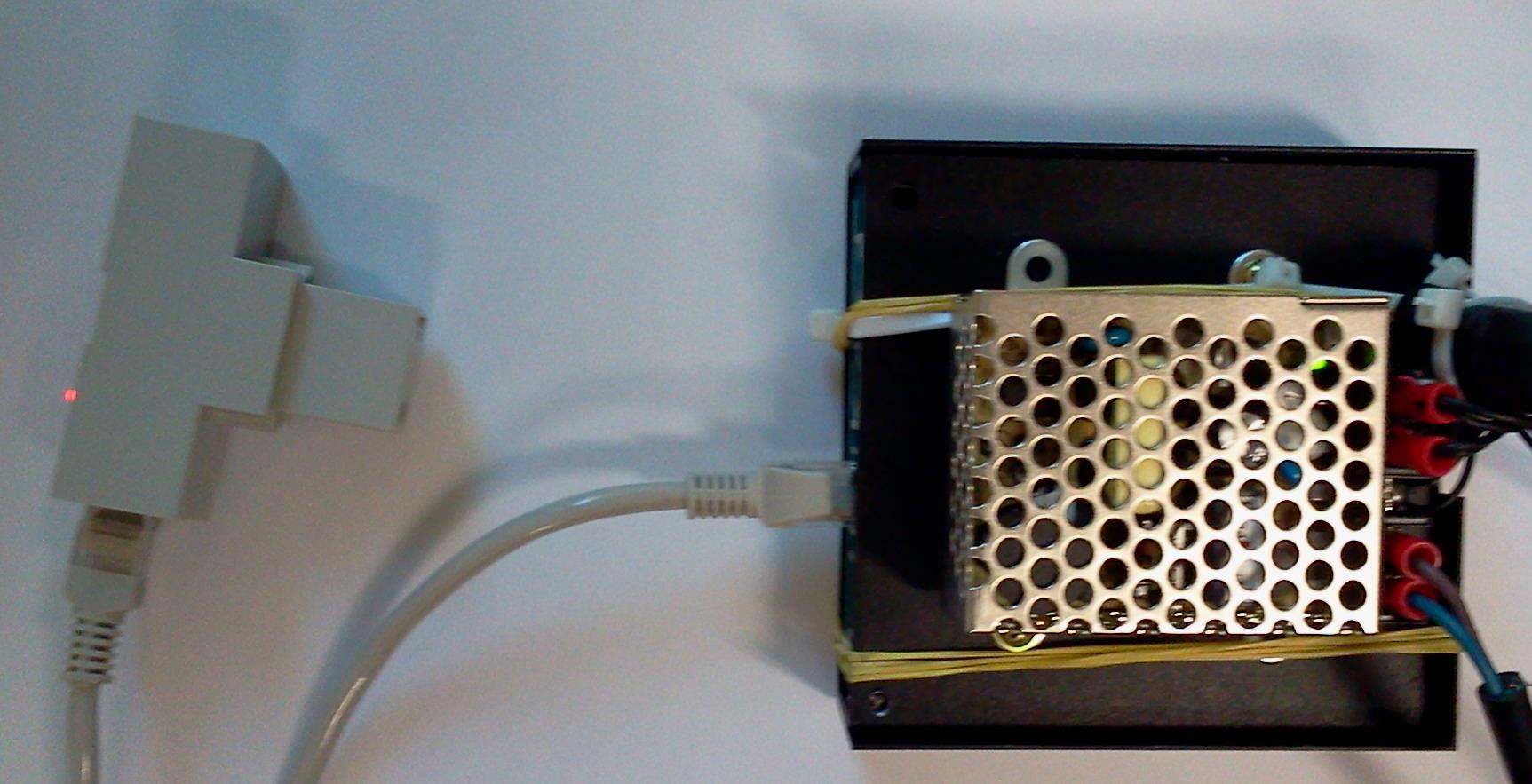

<그림 4>는 Smart Eye R4 장비의 모습이다.

<그림 4> Smart Eye R4 장비의 모습
