ShinWoo AHU Controller 통신드라이버는 국내 신우공조(주)의 에어컨 컨트롤러와 통신을 위한 드라이버이다.

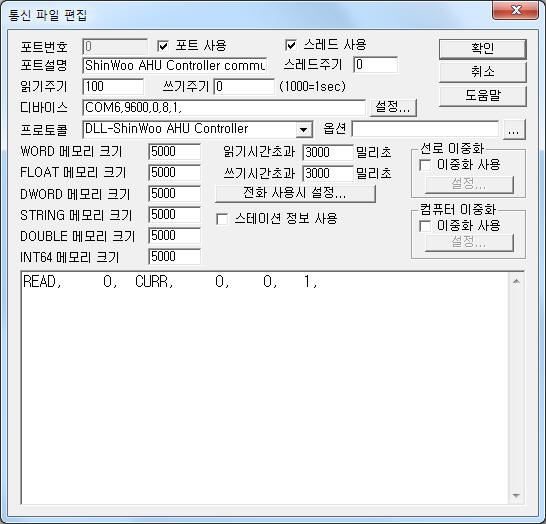

<그림 1>은 ShinWoo AHU Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> ShinWoo AHU Controller 통신 드라이버의 통신파일 편집 예 |
<그림 1>의 DEVICE 설정은 통신포트( COM6 ), 통신속도( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ) 순으로 장비에 설정된 값을 입력한다.
ShinWoo AHU Controller 드라이버의 읽기 작성 형식
ShinWoo AHU Controller 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) Group/Station(ID)번호 – High byte = 0 ~ 255 Group 번호, Low byte = 0 ~ 15 사이의 장비 Station(ID) 번호를 입력.
2) 읽을 명령 – CURR 로 고정. ( <표 1> 참조 )
3) 읽을 시작번지 – 사용안함. ( 0 으로 설정 )
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정.
읽기 설정 예)
READ, 0, CURR, 0, 0, 1,
<표 1>은 ShinWoo AHU Controller 통신 드라이버의 저장위치와 내용이다.
저장위치 및 저장내용 |
범위 |
비고 |
| 저장위치 + 0 : 운전 Mode | 0 : 냉방, 1 : 난방, 2 : 송풍 | |
| 저장위치 + 1 : Fan speed | 0 : Off, 1 : Low, 2 : Mid, 3 : High, 4 : Auto | |
| 저장위치 + 2 : Flag 상태 값 | Bit 0 : 가동(1 = 가동),
Bit 1 : 섭씨, 화씨(1 = 화씨), Bit 2 : Swing(1 = On), Bit 3 : Timer mode, Bit 4 : Turbo, Bit 5 : Fan Run(1 = Run), Bit 6 ~ 7 : reserved |
|
| 저장위치 + 3 : 설정온도 값 | 0 ~ 45℃ | ℃ 기준 ℉ 일 때는 범위가 달라짐 |
| 저장위치 + 4 : 현재온도 값 | ||
| 저장위치 + 5 : 리모콘 상태 | 0 : 리모콘 사용가능(현장 제어), 1 : 리모콘 사용불능(중앙제어) | |
| 저장위치 + 6 : 에러 상태 | Bit 0 ~ 1 : reserved,
Bit 2 : 리모콘 상태, Bit 3 : reserved, Bit 5 : 온도센서 Error ( 1 = Error ), Bit 6 : Drain Error( 1 = Error ), Bit 7 : reserved |
|
| <표 1> ShinWoo AHU Controller 통신 드라이버의 저장위치와 위치 | ||
ShinWoo AHU Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

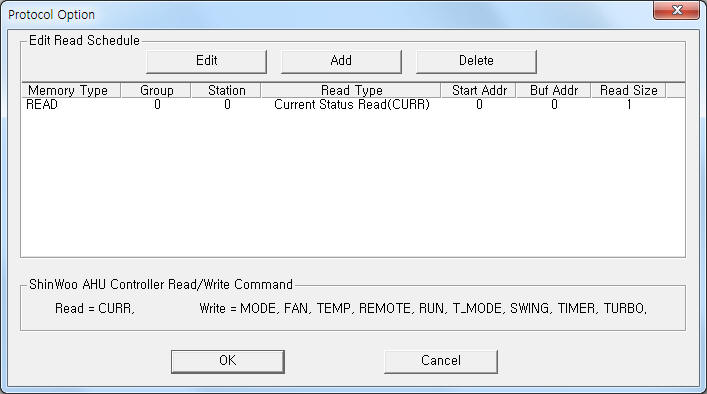

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
| <그림 2> ShinWoo AHU Controller 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

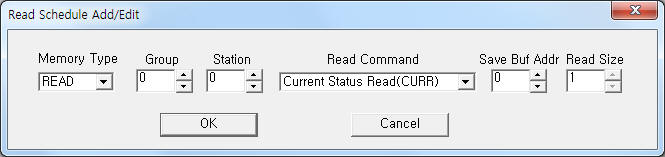

| <그림 3> ShinWoo AHU Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 ShinWoo AHU Controller를 제어할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station Group/Station(ID)번호 – High byte = 0 ~ 255 Group 번호, Low byte = 0 ~ 15 사이의 장비 Station(ID) 번호를 입력.
3) Address 사용안함.
4) Extra1 출력 명령 = MODE, FAN, TEMP, REMOTE, RUN, T_MODE, SWING, TIMER, TURBO.
MODE = 운전 설정, 0 : 냉방, 1 : 난방, 2 : 송풍,
FAN = fan 속도 설정, 0 : Off, 1 : Low, 2 : Mid, 3 : High, 4 : Auto,
TEMP = 온도 설정, 0 ~ 45℃, ( ℃ 기준 )
REMOTE = 리모콘 상태설정, 0 : 리모콘 사용가능(현장 제어), 1 : 리모콘 사용불능(중앙제어),
RUN = 운전/정지 제어, 1 : run, 0 : stop,
T_MODE = 온도단위 설정, 1 : 화씨, 0 : 섭씨,
SWING = swing 설정, 1 : swing on, 0 : swing off,
TIMER = timer on/off 설정, 1 : timer on, 0 : timer off,
TURBO = turbo on/off 설정, 1 : turbo on, 0 : turbo off.
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : MODE EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 Group, 0번 Station(ID) ShinWoo AHU Controller 장비의 냉, 난방, 송품 모드를 설정할 수 있다.(0 : 냉방, 1 : 난방, 2 : 송풍)
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : FAN EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 Group, 0번 Station(ID) ShinWoo AHU Controller 장비의 Fan 속도를 조절할 수 있다.(0 : Off, 1 : Low, 2 : Mid, 3 : High, 4 : Auto)
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : TEMP EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 Group, 0번 Station(ID) ShinWoo AHU Controller 장비의 설정온도를 변경할 수 있다.(0 ~ 45도, 섭씨 기준)
설정 예4)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : RUN EXTRA2 : 로 설정하고 아날로그 출력을 하면 0 번 Group, 0번 Station(ID) ShinWoo AHU Controller 장비의 운전(1), 정지(0)를 설정할 수 있다.

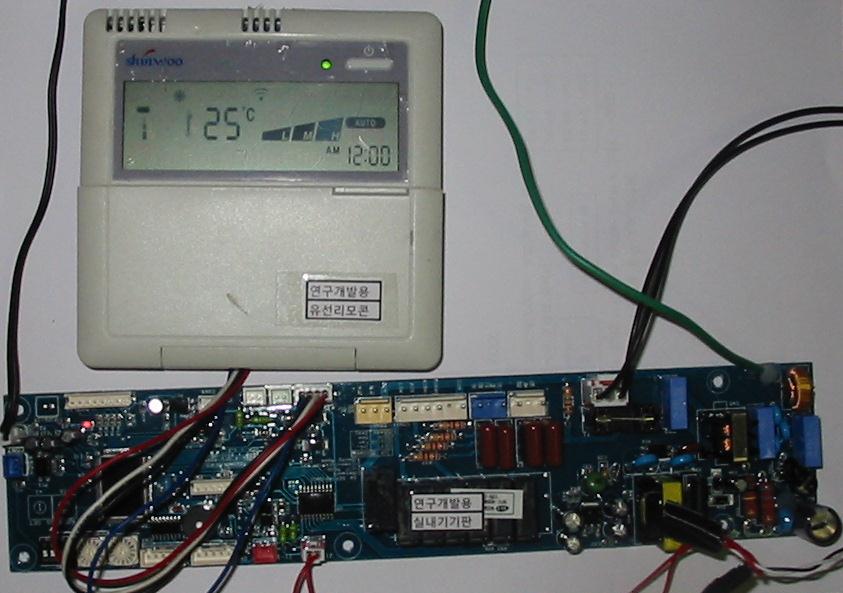

<그림 4>는 ShinWoo AHU Controller 장비의 모습이다.
 |
| <그림 4> ShinWoo AHU Controller 장비의 모습 |
