SV7 Remote Controller 통신 드라이버

SV7 Remote Controller 통신드라이버는 국내 써브텍의 SV7 온도조절기 Controller와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 SV7 Remote Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

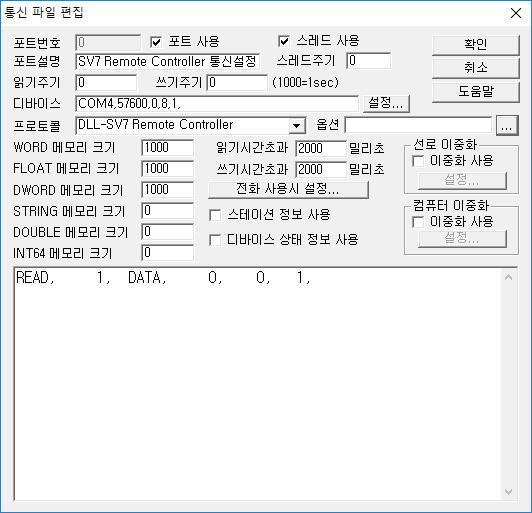

<그림 1> SV7 Remote Controller 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 통신포트(COM4), 통신속도(57600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 장비에 설정된 값을 입력한다.

SV7 Remote Controller 드라이버의 읽기 작성 형식

SV7 Remote Controller 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 0 ~ 127 의 장비 번호.

2) 읽을 명령어 –DATA, TEMP, POWER, S_TEMP, LEVEL, M_TEMP, M_LEVEL, TIME, PROP, I_TIME, I_POW, LOCK, MODEL 의 읽기 명령어를 입력.

3) 읽을 데이터 Address – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 1, DATA, 0, 0, 1,

<표 1>은 SV7 Remote Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용이고 <표 2>는 Controller 상태 값의 비트별 내용이다.

읽기 명령어	내용	통신메모리 저장위치	비고
DATA	모든 P Data 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 장비 모델 저장위치 + 2 : 현재 온도 저장위치 + 3 : 전원 상태 저장위치 + 4 : 설정 온도 저장위치 + 5 : 설정 Level 저장위치 + 6 : 최고 온도 저장위치 + 7 : 최고 Level 저장위치 + 8 : Time 주기 저장위치 + 9 : 비례 제어 저장위치 + 10 : 초기 출력시간 저장위치 + 11 : 초기 출력Power	<표 2> 참조 모델 번호 0 ~ 99 0 = Off, 1 = On 0 ~ 99 1 ~ 10 20 ~ 99 1 ~ 10 1 ~ 60분 0 = 비례, 1 = On/Off 0 ~ 30분 1 ~ 10
TEMP	현재 온도 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 현재 온도	<표 2> 참조 0 ~ 99
POWER	전원 상태 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 전원 상태	<표 2> 참조 0 = Off, 1 = On
S_TEMP	설정 온도 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 설정 온도	<표 2> 참조 0 ~ 99
LEVEL	설정 Level 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 설정 Level	<표 2> 참조 1 ~ 10
M_TEMP	최고 온도 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 최고 온도	<표 2> 참조 20 ~ 99
M_LEVEL	최고 Level 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 최고 Level	<표 2> 참조 1 ~ 10
TIME	Time 주기 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : Time 주기	<표 2> 참조 1 ~ 60분
PROP	비례 제어 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 비례 제어	<표 2> 참조 0 = 비례, 1 = On/Off
I_TIME	초기 출력시간 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 초기 출력시간	<표 2> 참조 0 ~ 30분
I_POW	초기 출력Power 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 초기 출력Power	<표 2> 참조 1 ~ 10
LOCK	Key Lock 상태 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : Key Lock 상태	<표 2> 참조 0 = Unlock, 1 = Lock
MODEL	장비 모델번호 읽기	저장위치 + 0 : Controller 상태 값 저장위치 + 1 : 장비 모델번호	<표 2> 참조 모델번호
<표 1> SV7 Remote Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용

비트별

표현

내용

범위

1 (01h)

2 (02h)

3 (04h)

4 (08h)

5 (10h)

6 (20h)

7 (40h)

8 (80h)

NTC_SHORT1_ERROR
TEMP_OVER_ERROR
HEATER_ONOFF_STATE
SENSOR_MODE_STATE
KEY_LOCK_STATE
POWER_ONOFF_STATE
NTC_SHORT2_ERROR
Don't Used

센서 Short 1
온도 과승
Heater On/Off
제어 Mode
KEY_Lock
전원 상태
센서 Short 2

Short(1), Normal(0)
Over(1), Normal(0)
0(Off) , 1(On)
Sensor(1), Level(0)
0(UnLock), 1(Lock)
0(Off) , 1(On)
Short(1), Normal(0)

<표 2> Controller 상태 값의 비트별 내용

SV7 Remote Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의 아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

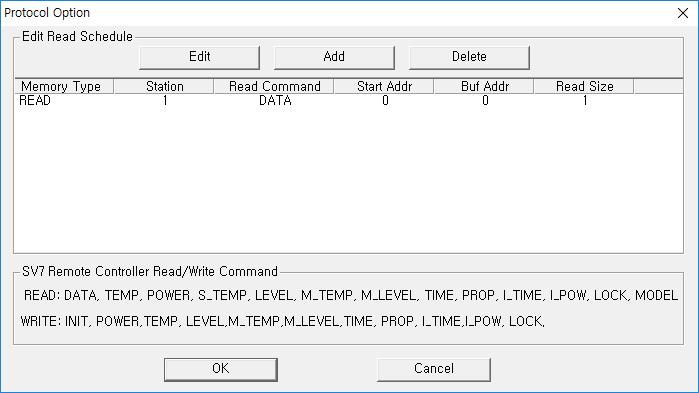

<그림 2> SV7 Remote Controller 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , , 버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

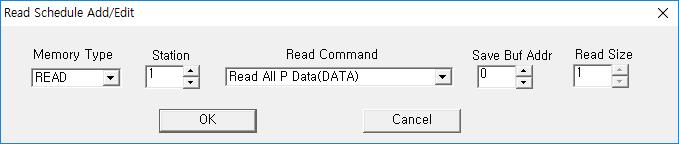

<그림 3> SV7 Remote Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

SV7 Remote Controller 드라이버의 쓰기 설정으로 장비의 설정 값 등을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.

1) Port 연결된 통신포트 번호. (COM 번호가 아님)

2) Station 0 ~ 127 의 장비 번호.

3) Address 사용안함.

4) Extra1 INIT, POWER,TEMP, LEVEL,M_TEMP,M_LEVEL,TIME, PROP, I_TIME,I_POW, LOCK 의 쓰기 명령어.(<표 3> 참조)

5) Extra2 사용안함.

<표 3>은 SV7 Remote Controller 통신 드라이버의 쓰기 명령어 종류와 출력 값이다.

쓰기 명령어	내용	출력 값
INIT	기능 초기화 설정	0 = 기능 초기화
POWER	전원 상태 쓰기	0 = Off, 1 = On
TEMP	설정 온도 쓰기	0 ~ 99
LEVEL	설정 Level 쓰기	1 ~ 10
M_TEMP	최고 온도 쓰기	20 ~ 99
M_LEVEL	최고 Level 쓰기	1 ~ 10
TIME	Time 주기 쓰기	1 ~ 60분
PROP	비례 제어 쓰기	0 = 비례, 1 = On/Off
I_TIME	초기 출력시간 쓰기	0 ~ 30분
I_POW	초기 출력Power 쓰기	1 ~ 10
LOCK	Key Lock 상태 쓰기	0 = Unlock, 1 = Lock
<표 3> SV7 Remote Controller 통신 드라이버의 쓰기 명령어 종류와 출력 값

설정 예1)

PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : POWER EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 SV7 1번 Remote Controller 장비의 전원 상태(0 = Off, 1 = On)을 설정할 수 있다.

설정 예2)

PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : M_TEMP EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 SV7 1번 Remote Controller 장비의 설정 온도를(0 ~ 99) 변경할 수 있다.

3. SV7 Remote Controller 장비의 모습

<그림 4> 는 SV7 Remote Controller 장비의 모습이다.

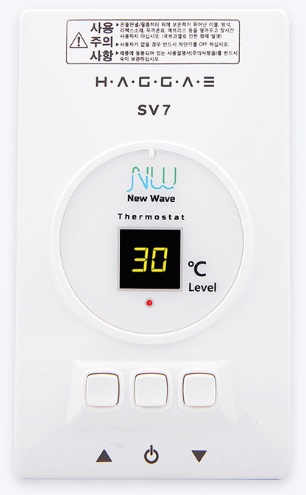

<그림 4> SV7 Remote Controller 장비의 모습
