DAIKIN SUT Series 통신 드라이버는 일본 DAIKIN industries, Ltd.의 하이브리드 유압 시스템과 통신을 위한 드라이버이다.

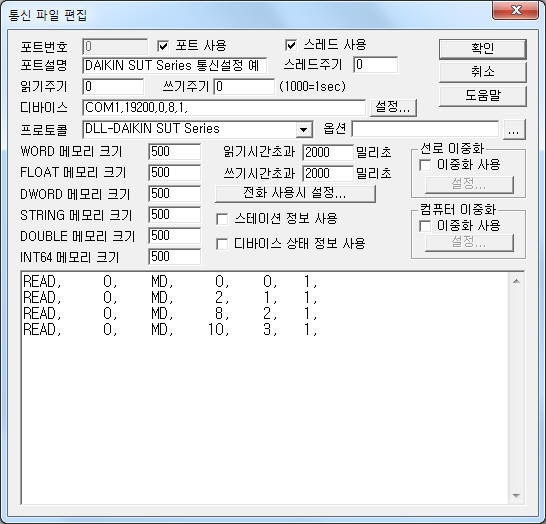

<그림 1>은 DAIKIN SUT Series 통신 드라이버의 통신파일 편집 예이다.
|
|
| <그림 1> DAIKIN SUT Series 드라이버의 통신파일 편집 예 |
<그림 1>의 디바이스 설정은 연결된 통신포트(COM1), 통식속도(19200), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
DAIKIN SUT Series 통신 드라이버의 읽기 형식
DAIKIN SUT Series 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 사용안함.
2) 읽기 명령어 – MD 로 고정.
3) 읽을 주소 – 0 ~ 읽을 메모리 번지. (<표 1> 참조)
4) 통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.
5) 읽는 크기 - 읽어올 데이터 수. 1로 고정,
읽기 예
READ, 0, MD, 0, 0, 1,
READ, 0, MD, 2, 1, 1,
READ, 0, MD,
8, 2, 1,
READ, 0, MD, 10, 3, 1,
<표 1>은 DAIKIN SUT Series 통신 드라이버의 어드레스별 파라메터 명칭 및 내용이다.
 |

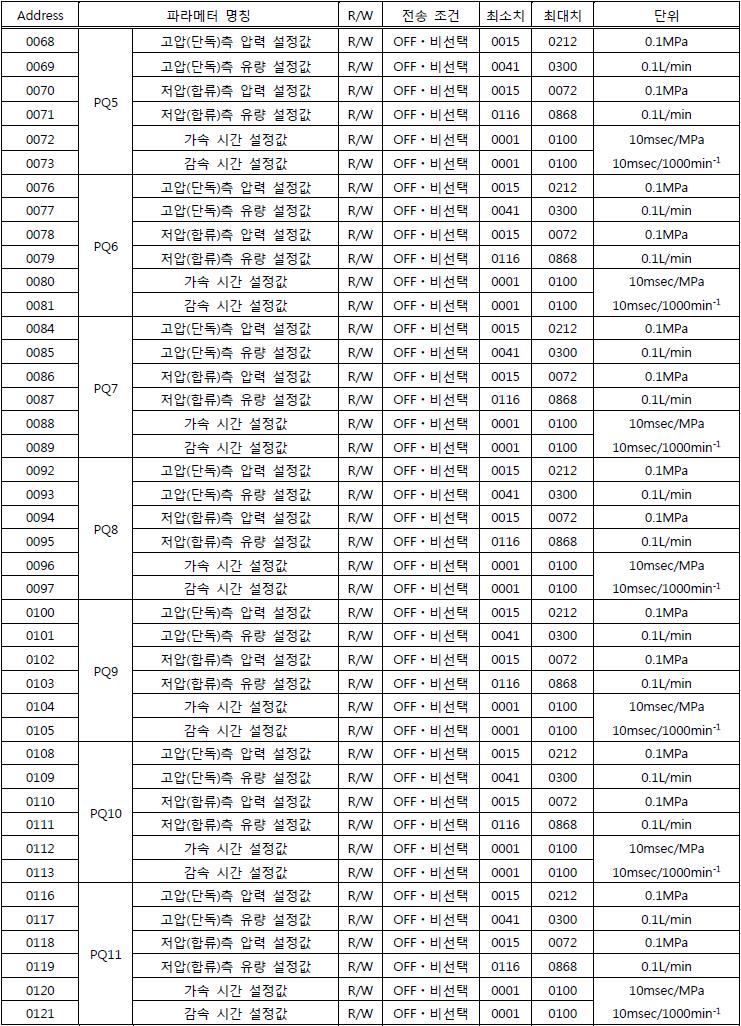

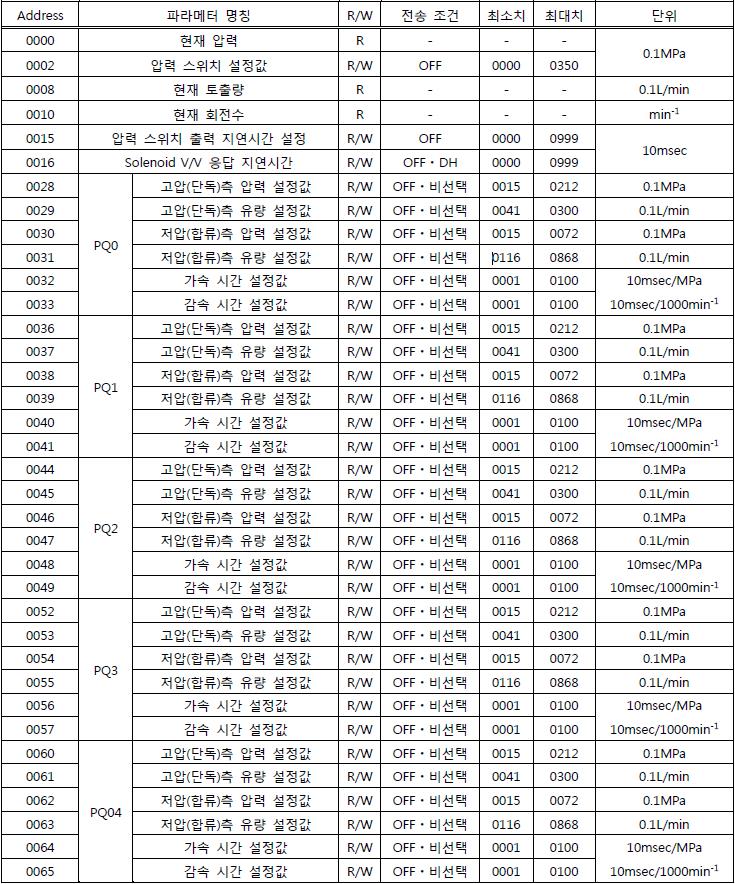

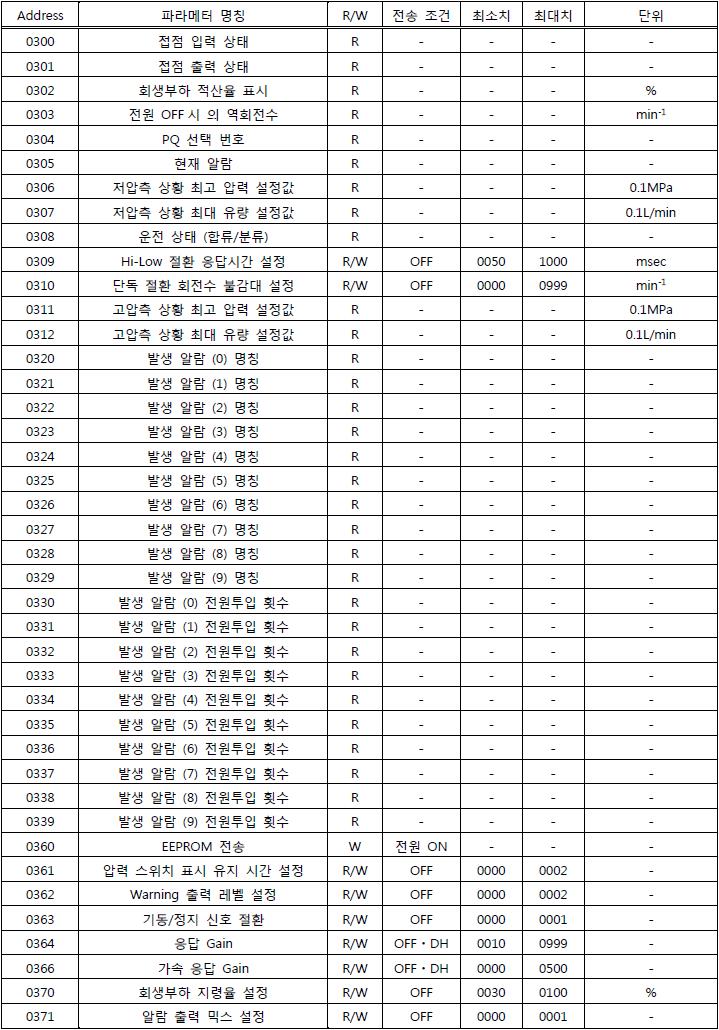

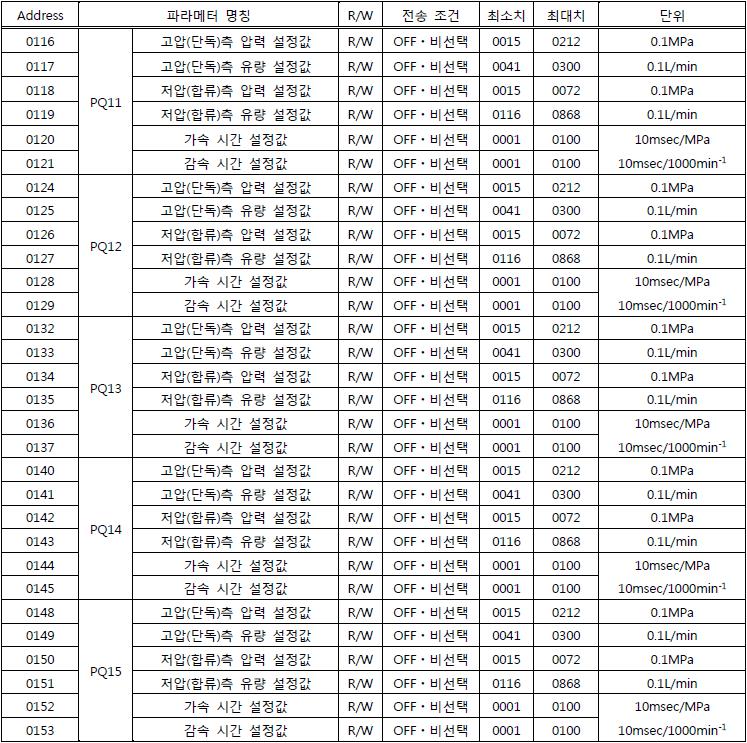

   <표 1> DAIKIN SUT Series 통신 드라이버의 어드레스별 파라메터 명칭 및 내용 |
DAIKIN SUT Series 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE( 경보 읽기 등은 STRING 에도 저장) 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 3>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
|

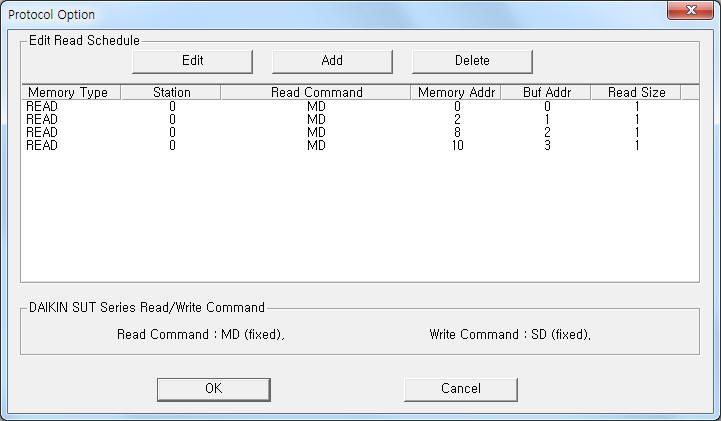

<그림 2> DAIKIN SUT Series 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

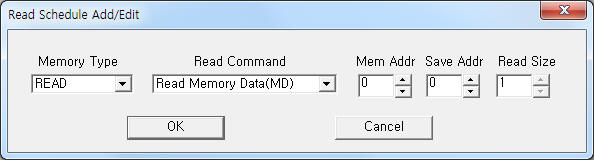

| <그림 3> DAIKIN SUT Series 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
DAIKIN SUT Series 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 사용안함.
3) ADDRESS 10진수 단위의 출력할 메모리 번지. (<표 1> 참조)
4) Extra1 SD 로 고정.
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0055 EXTRA1 : SD EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 DAIKIN SUT Series 장비의 저압측 유량 값을 설정할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0056 EXTRA1 : SD EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 DAIKIN SUT Series 장비의 가압 시간 값을 설정할 수 있습니다.
