SPD-110 Display Controller 통신드라이버는 SPDATA사의 SPD LED 상황판 장비와 통신을 위한 드라이버이다.

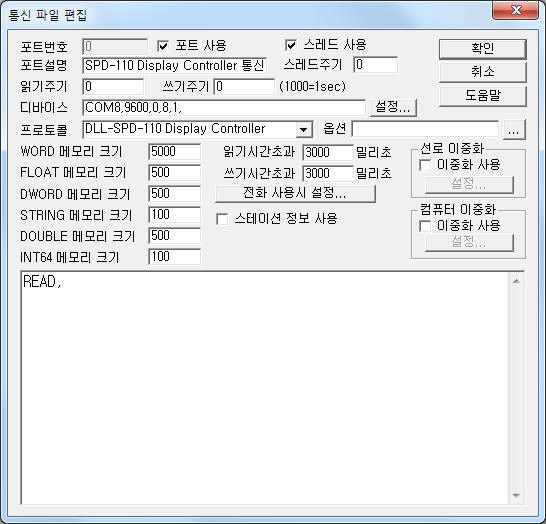

<그림 1>은 SPD-110 Display Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> SPD-110 Display Controller 통신 드라이버의 통신파일 편집 예 |
<그림 1>의 DEVICE 는 통신포트 번호( COM8 ), 통신속도( 19200 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.
SPD-110 Display Controller 통신드라이버의 읽기 작성 형식
SPD-110 Display Controller 통신 드라이버의 읽기는 'READ' 한 줄만 입력한다.

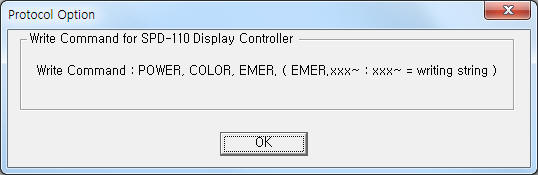

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자에서 쓰기명령 종류를 보여준다.
 |
| <그림 2> SPD-110 Display Controller 통신 드라이버의 옵션 대화상자의 예 |
쓰기 설정으로 SPD-110 Display Controller의 출력 값 등을 설정할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 출력인자의 설정은 같고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 장비의 station 번호.
3) Address EMER 쓰기명령어 이고 Extra2 가 255 일 때 : 긴급 문구쓰기 명령의 출력형식과 글자색 데이터 내용을 위한 WORD 메모리 시작번지( 출력형식 11바이트 + 글자수 만큼의 글자색).
4) Extra1 POWER, COLOR, EMER 의 쓰기 명령.
POWER : SPD-110 장비의 전원 On/Off, ( 출력 값 : 1 = On, 0 = Off )
COLOR : 전체화면 색상제어, ( 출력값 : 0 = clear, 1 = red, 2 = green, 3 = amber )
EMER : 긴급 문구쓰기. ( 쓰기형식 : EMER.xxx~ ( xxx~ = 문자열) )
5) Extra2 EMER 쓰기명령일 때 출력색상 또는 출력방법 : 0, 1, ... = red, 1 = green, 3 = amber, 4 = black, 255 = Address 번지 부터 11바이트의 출력형식과 n개의 글자색을 읽어와서 긴급 문구쓰기를 함(EMER 사용자 설정 출력방법, <표 1> 참조).
<표 1>은 EMER 사용자 출력방법 쓰기에 대한 출력형식, 글자색 읽은 위치와 내용이다.
| 출력형식,글자색 읽는위치 | 내용 |
| 시작번지 + 0 | 0 ~ Y 축 모듈 수: 문구위치 블록 |
| 시작번지 + 1 |
B[1:0]
표출방법( 0 = normal, 1 = clear) B[3:2] Dummy B[7:4] 벼경이미지 |
| 시작번지 + 2 | 메시지 표출 반복 횟수(0 ~ 239 반복회수, 240 = 무한) |
| 시작번지 + 3 |
Bit[3:0]
문구
폰트크기 Bit[5:4] 표출방법( 0 = 표시안함, 1 = 표시, 2 = overlay) Bit[7:6] 문구표출방향(0 = 1라인, 1 = 세로, 2 = 가로) |
| 시작번지 + 4 |
분할화면
모듈수 Bit[3:0] - 좌측으로 분할된 화면의 모듈 수 Bit[7:4] - 우측으로 분할된 화면의 모듈 수 |
| 시작번지 + 5 | 문구색상 표현방법(0 = 색상블록추가, 1 = 구분문자삽입) |
| 시작번지 + 6 | 분할화면 효과 값 |
| 시작번지 + 7 | 메인화면 효과 값 |
| 시작번지 + 8 | 일반문구 효과 속도(0 ~ 255) |
| 시작번지 + 9 | 일반문구 효과 구현 후 정지 시간(500msec 단위) |
| 시작번지 + 10 | 0~ Y 축 모듈 수: 세로 표출 위치 |
| 시작번지 + 12 ~ | Extra1 에 입력한 각 표출글자에 대한 색상 0, 1, ... = red, 2 = green, 3 = amber, 4 = black |
| <표 1> EMER 사용자 출력방법 쓰기에 대한 출력형식, 글자색 읽은 위치와 내용 | |
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : EMER.123.4 56 EXTRA2 : 1 로 설정하고 아날로그 출력을 하면 SPD-110 Display 장비에 123.4 56 의 값을 red 색으로 긴급문구 표시한다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : EMER.123.4 56 EXTRA2 : 2 로 설정하고 아날로그 출력을 하면 SPD-110 Display 장비에 123.4 56 의 값을 green 색으로 긴급문구 표시한다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : EMER.123.4 56 EXTRA2 : 255 로 설정하고 아날로그 출력을 하면 SPD-110 Display 장비에 출력한 글자는 123.4 56 이고 출력형식 11바이트와 8자의 글자색 값은 0 ~ 10, 11 ~ 18번지 WORD 메모리에서 읽어서 긴급문구를 표시한다.

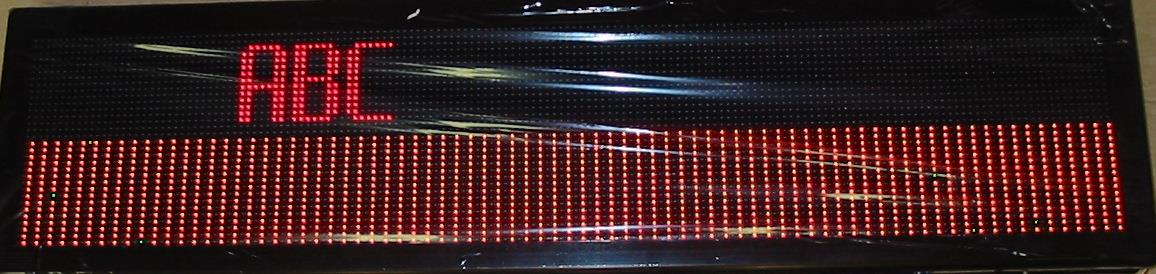

<그림 3>은 SPD-110 Display Controller 장비의 모습이다.
 |
| <그림 3> SPD-110 Display Controller 장비의 모습 |
