SLR5100 RF Protocol 통신 드라이버

SLR5100 RF Protocol 통신드라이버는 중국 SiLion 사의 SLR5100 RF 모듈과 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 SLR5100 RF Protocol 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

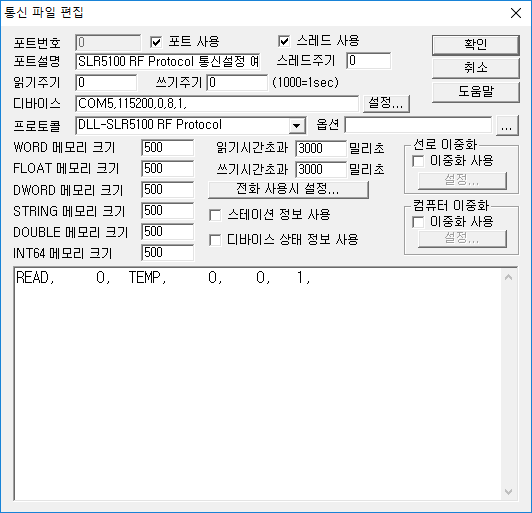

<그림 1> SLR5100 RF Protocol 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 연결된 통신포트(COM5), 장비의 baud rate(115200), data bit(8), stop bit(1) 순으로 장비에 설정된 값을 입력한다.

SLR5100 RF Protocol 드라이버의 읽기 작성 형식

SLR5100 RF Protocol 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 사용안함.

2) 읽기 명령어 – TEMP, VER, ANT, OUT, MODE, INV_T 읽기 명령어 ( <표 1> 참조 ).

3) 읽을 시작번지 – ANT, INV_T 명령일 때 sub-command (읽기 옵션)를 설정.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 0, TEMP, 0, 0, 1,

<표 1>은 SLR5100 RF Protocol 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용이다.

읽기 명령어	내용	통신메모리 저장위치	비고
TEMP	모율의 현재 온도 값 읽기	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 : 모둘의 온도 값	0 : 성공, 1 ~ FFFFh : error, error 일 때는 온도 값이 없음
VER	BOOTLOADER/FIRMWARE 버전 정보 값 읽기	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 : bootloader version 정보 4바이트 저장위치 + 2 : hardware version 정보 4바이트 저장위치 + 3 : firmware date 정보 4바이트	0 : 성공, 1 ~ 0xFFFF : error, error 일 때는 정보 값이 없음 default :13041500h default :A3000001h 최종 컴파일 날자 4바이트(2013.05.22)
ANT	동작 안테나 확인 sub-command = 2 (default)	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 : Tx ant number 저장위치 + 2 : Rx ant number	0 : 성공, 1 ~ 0xFFFF : error, error 일 때는 ant 값이 없음
	모든 안테나 읽기/쓰기 송신 출력확인 sub-command = 3	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 ~ 3 : 1번 안테나 출력 값 저장위치 + 4 ~ 6 : 2번 안테나 출력 값 저장위치 + 7 ~ 9 : 3번 안테나 출력 값 저장위치 + 10 ~ 12 : 4번 안테나 출력 값 저장위치 + 13 ~ 15 : 5번 안테나 출력 값 저장위치 + 16 ~ 18 : 6번 안테나 출력 값 저장위치 + 19 ~ 21 : 7번 안테나 출력 값 저장위치 + 22 ~ 24 : 8번 안테나 출력 값	0 : 성공, 1 ~ 0xFFFF : error, error 일 때는 ant 값이 없음 안테나 번호, 읽기/쓰기 출력 값 순으로 저장
	모든 안테나 읽기/쓰기 송신 출력, 안테나 설정시간 sub-command = 4	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 ~ 4 : 1번 안테나 출력, 설정시간 저장위치 + 5 ~ 8 : 2번 안테나 출력, 설정시간 저장위치 + 9 ~ 12 : 3번 안테나 출력, 설정시간 저장위치 + 13 ~ 16 : 4번 안테나 출력, 설정시간 저장위치 + 17 ~ 20 : 5번 안테나 출력, 설정시간 저장위치 + 21 ~ 24 : 6번 안테나 출력, 설정시간 저장위치 + 25 ~ 28 : 7번 안테나 출력, 설정시간 저장위치 + 29 ~ 32 : 8번 안테나 출력, 설정시간	0 : 성공, 1 ~ 0xFFFF : error, error 일 때는 ant 값이 없음 안테나 번호, 읽기/쓰기 출력, 설정시간 값 순으로 저장
	모든 안테나 단자의 연결상태 sub-command = 5	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 : Tx ant number 저장위치 + 2 : Rx ant number	0 : 성공, 1 ~ 0xFFFF : error, error 일 때는 ant 값이 없음
OUT	읽기 송신 출력정보 값 읽기	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 : current Tx power 저장위치 + 2 : max Tx power 저장위치 + 3 : min Tx power	0 : 성공, 1 ~ 0xFFFF : error, error 일 때는 정보 값이 없음 default 값이 리턴됨 최대 송신출력(기본 : 30 dbm) 최소 송신출력(기본 : 19 dbm)
MODE	bootloader/app 레이어 정보 읽기	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 : bootloader/app 레이어 값	0 : 성공, 1 ~ 0xFFFF : error, error 일 때는 레이어 값이 없음 11h = bootloader 레이어, 12h : app 레이어
INV_T	인벤트리된 모든 태그 정보 값 읽기 sub-command : 0 = 확인하지 않은 태그(default) 1= 29h 명령으로 확인한 태그	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 : 태그의 개수 저장위치 + 2 ~ 4 : read count, RSSI, antenna ID 저장위치 + 5 : 인벤토리된 태그의 주파수 저장위치 + 6 : 모듈의 시스템 시간 저장위치 + 7 : RFU 값 저장위치 + 8 : Tag data 저장위치 + 9 : PC word 값 저장위치 + 10 : Tag EPC ID 값 저장위치 + 11 ~ 19 : 두번 째 태그의 read count, .... ...	0 : 성공, 1 ~ 0xFFFF : error, error 일 때는 태그정보 값이 없음 태그의 개수, 0 일 때는 정보 값이 없음 단위 : KHZ 단위 : ms STRING 메모리에도 tag 문자열 저장 STRING 메모리에도 tag 문자열 저장
<표 1> SLR5100 RF Protocol 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용

SLR5100 RF Protocol 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

INV_T 명령어의 tag data 와 tag EPC ID 값은 STRING 메모리에도 tag 문자열을 저장한다.

<그림 1> 프로토콜 옵션부의 아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

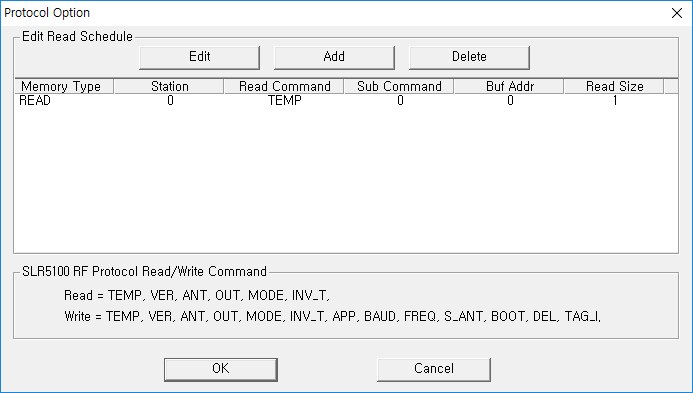

<그림 2> SLR5100 RF Protocol 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , , 버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

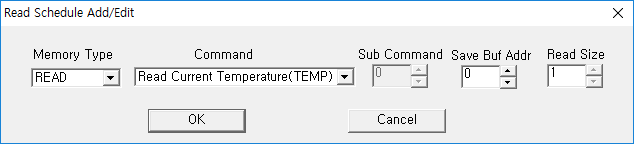

<그림 3> SLR5100 RF Protocol 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

SLR5100 RF Protocol 드라이버의 쓰기 설정으로 설정 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.

1) Port 연결된 통신포트 번호. (COM 번호가 아님)

2) Station 출력 명령어에 따른 설정 값. ( <표 2> 참조 )

3) Address 읽은 값을 저장할 메모리 번지(10진수).

4) Extra1 TEMP, VER, ANT, OUT, MODE, INV_T, APP, BAUD, FREQ, S_ANT, BOOT, DEL, TAG_I 의 출력 명령어. ( <표 2> 참조 )

5) Extra2 출력 명령어에 따른 설정 값. ( <표 2> 참조 )

6) 출력 값 출력 값 또는 설정 값. ( <표 2> 참조 )

<표 2>는 SLR5100 RF Protocol 통신 드라이버의 쓰기 명령을 위한 설정 인자와 내용이다.

쓰기 명령어(Extra1)	내용 및 Station 값	통신메모리 저장위치(Address 에 따라)	Extra2	출력 값
TEMP	모율의 현재 온도 값 읽기, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 : 모둘의 온도 값	사용안함	사용안함
VER	BOOTLOADER/FIRMWARE 버전 정보 값 읽기, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 : bootloader version 정보 4바이트 저장위치 + 2 : hardware version 정보 4바이트 저장위치 + 3 : firmware date 정보 4바이트	사용안함
ANT	동작 안테나 확인, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 : Tx ant number 저장위치 + 2 : Rx ant number	2(default)
	모든 안테나 읽기/쓰기 송신 출력확인, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 ~ 3 : 1번 안테나 출력 값 저장위치 + 4 ~ 6 : 2번 안테나 출력 값 저장위치 + 7 ~ 9 : 3번 안테나 출력 값 저장위치 + 10 ~ 12 : 4번 안테나 출력 값 저장위치 + 13 ~ 15 : 5번 안테나 출력 값 저장위치 + 16 ~ 18 : 6번 안테나 출력 값 저장위치 + 19 ~ 21 : 7번 안테나 출력 값 저장위치 + 22 ~ 24 : 8번 안테나 출력 값	3
	모든 안테나 읽기/쓰기 송신 출력, 안테나 설정시간, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 ~ 4 : 1번 안테나 출력, 설정시간 저장위치 + 5 ~ 8 : 2번 안테나 출력, 설정시간 저장위치 + 9 ~ 12 : 3번 안테나 출력, 설정시간 저장위치 + 13 ~ 16 : 4번 안테나 출력, 설정시간 저장위치 + 17 ~ 20 : 5번 안테나 출력, 설정시간 저장위치 + 21 ~ 24 : 6번 안테나 출력, 설정시간 저장위치 + 25 ~ 28 : 7번 안테나 출력, 설정시간 저장위치 + 29 ~ 32 : 8번 안테나 출력, 설정시간	4
	모든 안테나 단자의 연결상태, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 : Tx ant number 저장위치 + 2 : Rx ant number	5
OUT	읽기 송신 출력정보 값 읽기, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값 저장위치 + 1 : current Tx power 저장위치 + 2 : max Tx power 저장위치 + 3 : min Tx power	사용안함
MODE	bootloader/app 레이어 정보 읽기, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 : bootloader/app 레이어 값	사용안함
INV_T	인벤트리된 모든 태그 정보 값 읽기, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 : 태그의 개수 저장위치 + 2 ~ 4 : read count, RSSI, antenna ID 저장위치 + 5 : 인벤토리된 태그의 주파수 저장위치 + 6 : 모듈의 시스템 시간 저장위치 + 7 : RFU 값 저장위치 + 8 : Tag data 저장위치 + 9 : PC word 값 저장위치 + 10 : Tag EPC ID 값 저장위치 + 11 ~ 19 : 두번 째 태그의 read count, .... ...	0 = 확인하지 않은 tag (default) 1 = 29h 명령으로 확인한 태그
APP	app 레이어로 이동 명령, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 : bootloader version 정보 4바이트 저장위치 + 2 : hardware version 정보 4바이트 저장위치 + 3 : firmware date 정보 4바이트	사용안함
BAUD	통신 baud rate 설정 명령, station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조)		9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 중에서 설정
FREQ	작동 주파수 설정 명령, station 사용안함			1(북미,902-928), 6(중국,920-925), 8(유럽,865-867), 10(중국2, 840-845) 중에서 설정
S_ANT	안테나 단자설정 명령, station = 사용안함		0 : 한개의 논리 안테나 사용	Tx/Rx Ant Num (byte 값)
	안테나 단자설정 명령, station = 1 ~ 4 안테나 개수		2 : 여러 논리 안테나 사용	Tx/Rx Ant Num (station : 1 ~ 4 = 1 ~ 4 byte 값)
	안테나 단자설정 명령, station = Tx/Rx Ant Num, 송신 안테나 논리 값		3 : 안테나 송신 출력설정	상위 2 byte : 읽기 송신 출력, 하위 2 byte : 쓰기 송신 출력
	안테나 단자설정 명령, station = Tx/Rx Ant Num, 송신 안테나 논리 값		4 : 안테나 송신 출력과 설정시간	상위 2 byte : 읽기 송신 출력, 하위 2 byte : 쓰기 송신 출력, 안테나 설정 시간 : 01F4h 값으로 고정
BOOT	bootloader 레이어(모드)로 이동 명령, station 사용안함		사용안함	사용안함
DEL	tag 캐시 비우기 명령, station 사용안함			사용안함
TAG_I	복수 tag 인벤토리 명령 (필터링 사용하지 않는 경우), station 사용안함	저장위치 + 0 : 읽기/쓰기 상태 코드 값(<표 1> 참조) 저장위치 + 1 : select option( 0 ) 저장위치 + 2 : select flags ( 2byte data ) 저장위치 + 3 : tag found		인벤토리 시간 ( 2 byte, ms 단위)
<표 2> SLR5100 RF Protocol 통신 드라이버의 쓰기 명령을 위한 설정 인자와 내용

설정 예1)

PORT : 0 STATION : 0 ADDRESS : 0010 EXTRA1 : APP EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 SLR5100 모듈을 app 레이어로 변경할 수 있다. ( 쓰기명령 결과는 10번지 메모리에 저장함, 0000h 값일 때 정상 명령 수행)
