SF-2200 Protocol 통신 드라이버

SF-2200 Protocol 통신드라이버는 국내 JB 에너텍의 온압 보정기와 통신을 위한 드라이버이다.

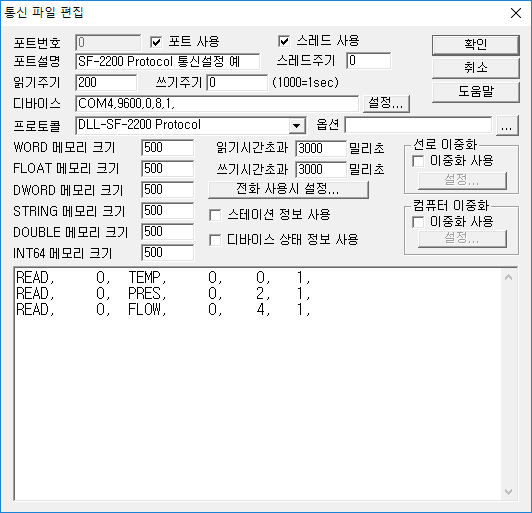

<그림 1>은 SF-2200 Protocol 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

<그림 1> SF-2200 Protocol 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 연결된 통신포트(COM4), 통신속도( 9600 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.

SF-2200 Protocol 드라이버의 읽기 작성 형식

SF-2200 Protocol 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 사용안함.

2) 읽을 명령어 – SERIAL, TEMP, PRES, CORR, FLOW, BATT 의 읽기 명령어를 입력.

3) 읽을 데이터 Address – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 0, TEMP, 0, 0, 1,
READ, 0, PRES, 0, 2, 1,
READ, 0, FLOW, 0, 4, 1,

<표 1>은 SF-2200 Protocol 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용이다.

읽기 명령어	내용	통신메모리 저장위치	비고
SERIAL	serial 번호 읽기	저장위치 + 0 : serial 번호 첫 번쨰 데이터 값 ... 저장위치 + n : serial 번호 데이터 값	STRING 메모리에 serial 번호 문자열을 저장 (저장위치 + 0 위치에)
TEMP	온도 값 읽기	저장위치 + 0 : 현재 온도 값 저장위치 + 1 : 단위	FLOAT 단위 0 : 섭씨, 1 : 화씨
PRES	압력 값 읽기	저장위치 + 0 : 현재 압력 값 저장위치 + 1 : 단위	FLOAT 단위 0:kpa, 1:kgf/cm2, 2:bar, 3:psi, 4:atm
CORR	보정 및 비보정 값 읽기	저장위치 + 0 : 보정 전 값 저장위치 + 1 : 보정 후 값 저장위치 + 2 : K Factor 저장위치 + 3 : LCD Off 시간 저장위치 + 4 : Data 저장 간격 저장위치 + 5 : 유효표시자리수 저장위치 + 6 : Battery Alarm 저장위치 + 7 : Battery Offset	DWORD 단위 DWORD 단위 WORD 단위 BYTE 단위 BYTE 단위 BYTE 단위 WORD 단위 WORD 단위
FLOW	순간 유량 값 읽기	저장위치 + 0 : 순간 유량 값	FLOAT 단위
BATT	Battery, C, K 값 읽기	저장위치 + 0 : Battery 현재 값 저장위치 + 1 : C 값 저장위치 + 2 : K 값	FLOAT 단위 FLOAT 단위 FLOAT 단위
<표 1> SF-2200 Protocol 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용

SF-2200 Protocol 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

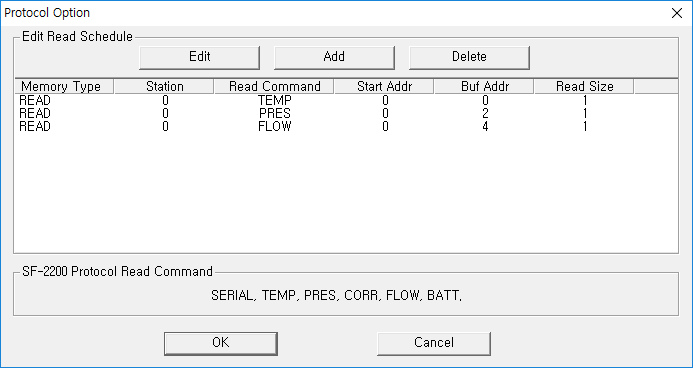

<그림 1> 프로토콜 옵션부의 아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> SF-2200 Protocol 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , , 버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

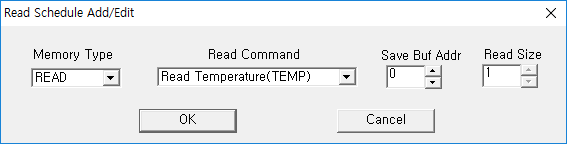

<그림 3> SF-2200 Protocol 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

SF-2200 Protocol 드라이버의 쓰기 설정은 없다.

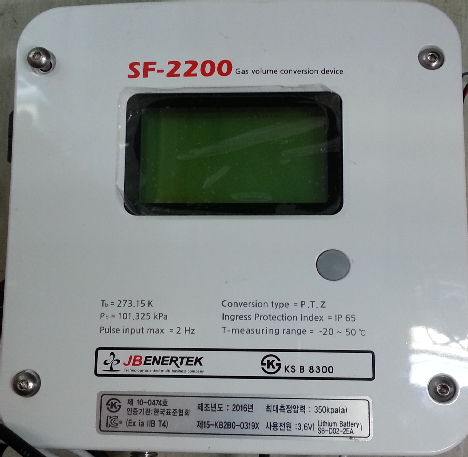

<그림 4> 는 SF-2200 장비의 모습이다.

<그림 4> SF-2200 장비의 모습
