SDD-OT Controller 통신 드라이버

SDD-OT Controller 통신드라이버는 국내 제나드시스템의 SDD-OT 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 SDD-OT Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

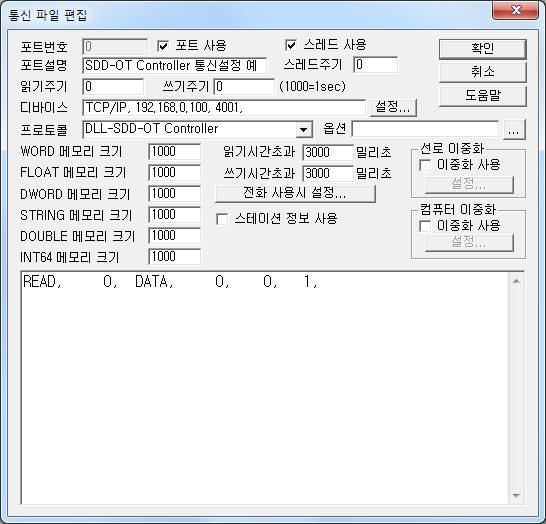

<그림 1> SDD-OT Controller 통신 드라이버의 통신파일 편집 예

<그림 1>에서 DEVICE는 디바이스 종류(TCP/IP), 장비의 IP번지(192.168.0.100), 서비스포트(4001) 순으로 장비에 설정된 값을 입력한다.

SDD-OT Controller 통신드라이버의 읽기 작성 형식

SDD-OT Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 사용안함.

2) 읽기 명령어 – DATA 의 읽기 명령어를 입력.(<표 1> 참조)

3) 읽을 주소 – 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.

읽기 설정 예)

READ, 1, DATA, 0, 0, 1,


<표 1>은 SDD-OT Controller 통신 드라이버의 읽은 값 저장위치와 내용이다.

SDD-OT Controller 통신 드라이버의 읽기 명령에 대한 읽은 값은 WORD, FLOAT, DWORD 의 지정 번지에 같이 저장된다(저장 형식만 다름).

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

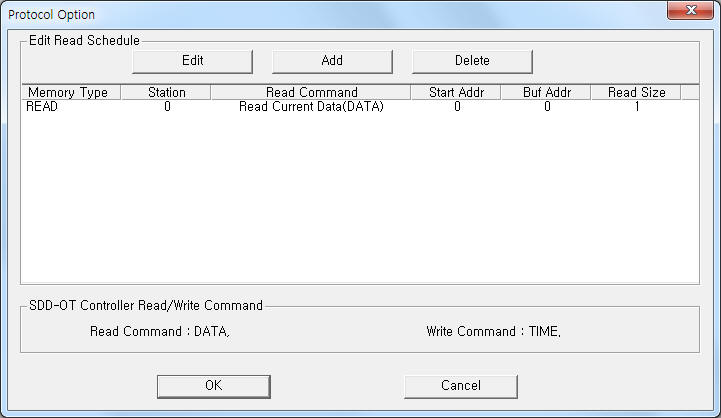

<그림 2> SDD-OT Controller 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

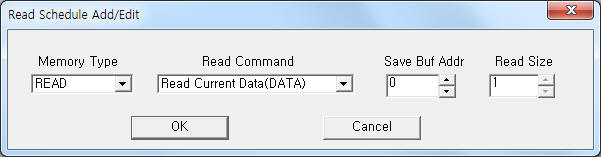

<그림 3> SDD-OT Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로 설정 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.

아날로그 쓰기

TAG 설정 시 필요한 설정 5 가지

1) PORT : PLC에 연결된 PORT 번호.

2) STATION : 사용안함.

3) ADDRESS : 사용안함.

4) EXTRA 1 : TIME 의 쓰기 명령어를 입력.

TIME : 현재 컴퓨터 시간을 장비시간으로 출력.

5) EXTRA 2 : 사용안함.

설정 예1)

PORT:0,  station:0, ADDRESS:0000, Extra1:TIME,  Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 SDD-OT Controller 장비의 현재시간을 컴퓨터와 동기화 시킬 수 있다.

블록 쓰기

SDD-OT Controller 통신 드라이버의 블록쓰기는 지원하지 않는다.

3. SDD-OT Controller 장비의 통신 케이블 연결

SDD-OT Controller 장비에 UTP(direct) Ethernet 통신 케이블을 <그림 4>와 같이 연결한다.

<그림 4>는 SDD-OT Controller 장비에 Ethernet 통신케이블 등을 연결한 예이고 <그림 5>는 SDD-OT Controller 장비의 모습이다.

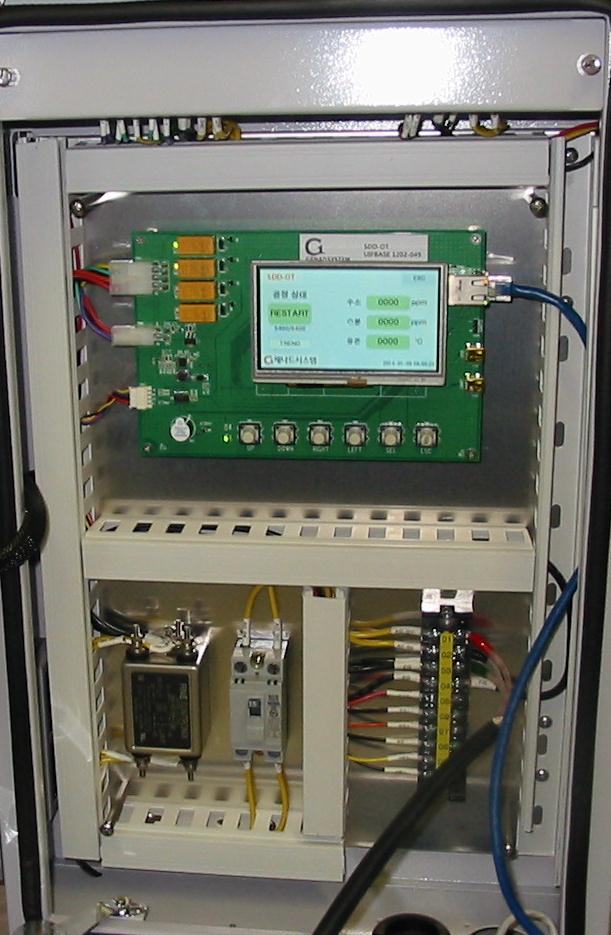

<그림 4> SDD-OT Controller 장비에 Ethernet 통신케이블 등을 연결한 예

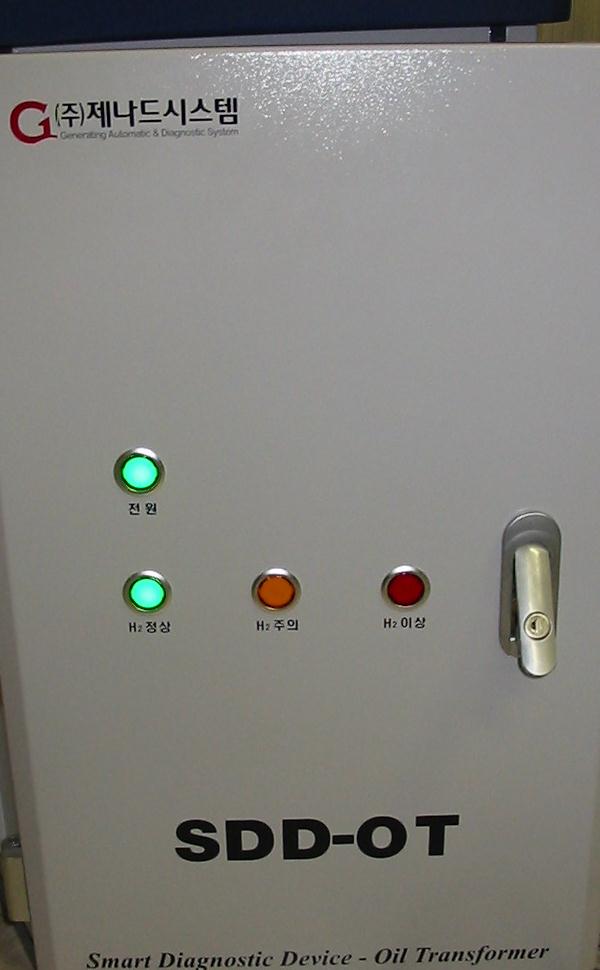

<그림 5> SDD-OT Controller 장비의 모습
