REFUsol Inverter 통신드라이버는 독일 REFUsol 사의 008K - 020K Inverter와 통신을 위한 드라이버이다.

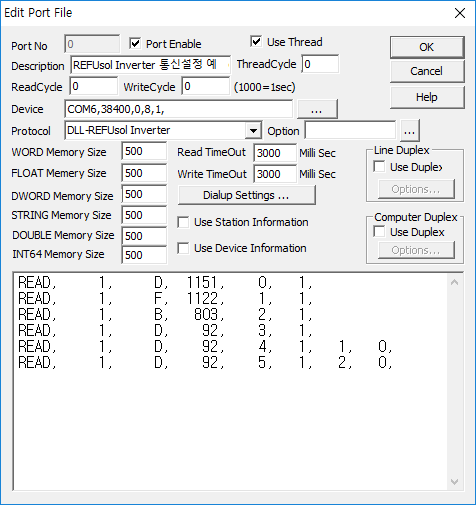

<그림 1>은 REFUsol Inverter 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> REFUsol Inverter 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 디바이스는 연결된 통신포트(COM6), 장비의 baud rate(38400), parity bit(0), data bit(8), stop bit(1) 순으로 장비에 설정된 값을 입력한다.
REFUsol Inverter 드라이버의 읽기 작성 형식
REFUsol Inverter 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 스테이션 – 0 ~ 31 사이의 장비 ID.
2) 읽을 데이터 형식 – B : byte, W : word, D : double word, F : float 데이터(IEEE854 형식).
3) 읽을 시작번지 – 0 ~ 2047 사이의 읽을 데이터 번지. (3절 참조)
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정.
6) sub address - 읽을 index 번호(0 ~ 65535).
읽기 설정 예)
READ, 1, D, 1151, 0, 1,
READ, 1, F, 1122, 1, 1,
READ, 1, B, 803, 2, 1,
READ, 1, D, 92, 3, 1,
READ, 1, D, 92, 4, 1, 1,
READ, 1, D, 92, 5, 1, 2,
REFUsol Inverter 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

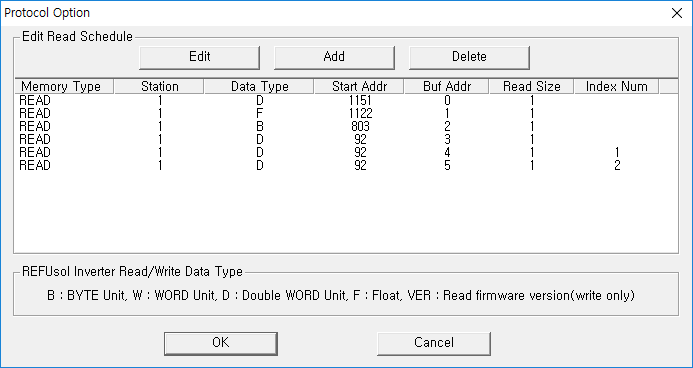

| <그림 2> REFUsol Inverter 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

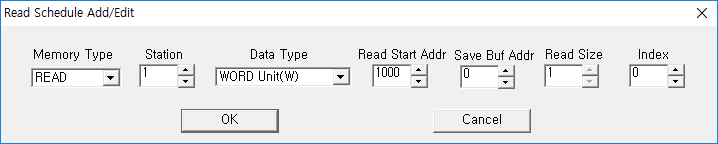

| <그림 3> REFUsol Inverter 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
REFUsol Inverter 드라이버의 쓰기 설정으로 장비의 현재 상태 값 등을 읽을 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 0 ~ 31 사이의 장비 ID.
3) Address 0 ~ 2047 사이의 읽을 데이터 번지. (3절 참조)
4) Extra1 x.sss 형식으로 입력.
x = B : byte, W : word, D : double word, F : float 데이터(IEEE854 형식), VER(버전 정보 읽기) 중에서 입력.
sss = 읽을 sub index 번호(0 ~ 65535)를 입력. (입력하지 않을 경우, 기본 값 = 0)
5) Extra2 읽은 값을 저장할 통신프로그램의 메모리 번지.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 92 EXTRA1 : D.2 EXTRA2 : 80 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 1 번 ID inverter, 92 번 데이터 번지, 2번 index 번지 값을 double word 형식으로 읽어서 80번 WORD/DWORD/FLOAT/DOUBLE/INT64 통신 메모리에 저장한다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0 EXTRA1 : VER EXTRA2 : 90 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 1 번 ID inverter 의 장비 버전 값(0 번 데이터 번지, 0 번 index)을 읽어서 90번 STRING 통신 메모리에 저장한다.

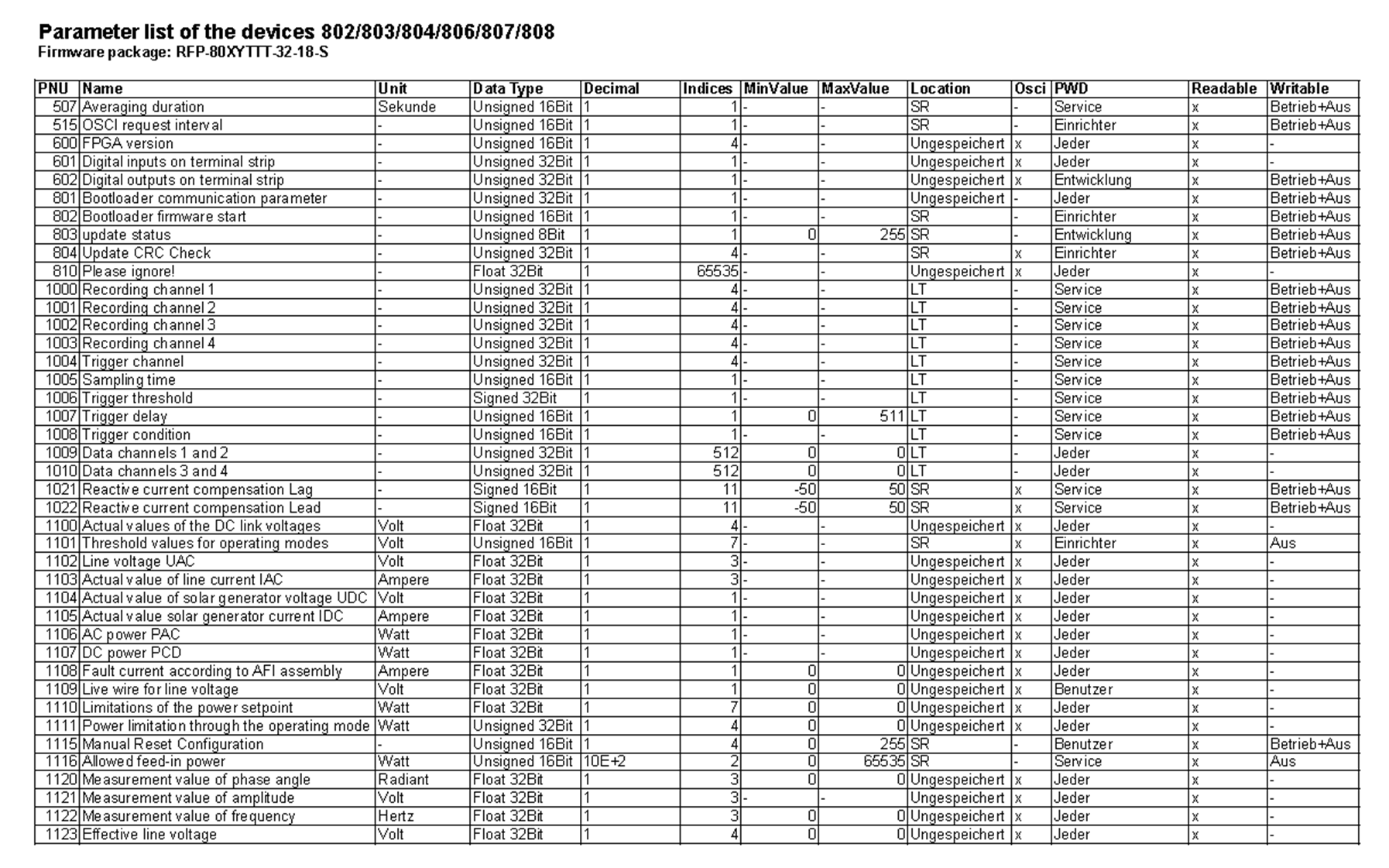

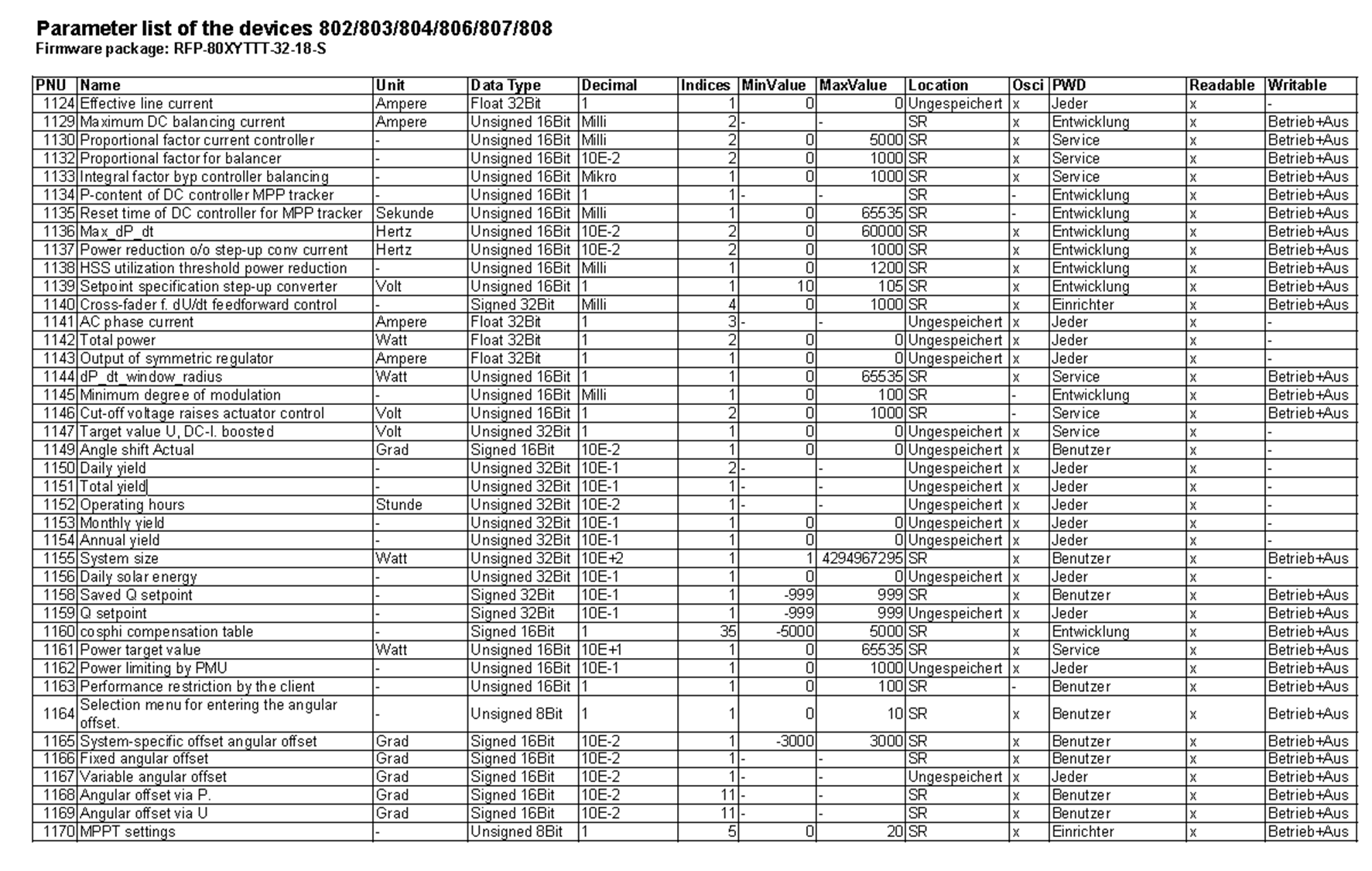

<그림 4>는 REFUsol Inverter 의 주요 데이터 번지별 내용이다.
  |
| <그림 4>REFUsol Inverter 의 주요 데이터 번지별 내용 |
