Prima-T8 KVM Switcher 는 대만 UNICLASS 사의 모니터, 마우스, 키보드 스위칭 장비와 통신을 위한 드라이버이다.

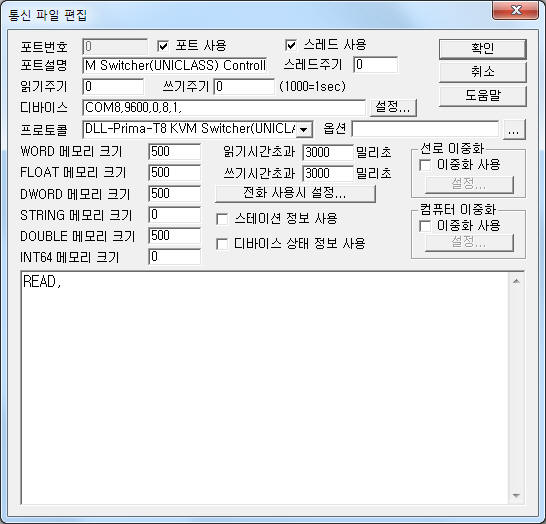

<그림 1>은 Prima-T8 KVM Switcher 통신 드라이버의 통신파일 편집 예이다.
|
|
| <그림 1> Prima-T8 KVM Switcher 드라이버의 통신파일 편집 예 |
<그림 1>의 디바이스는 통신포트(COM8), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.
Prima-T8 KVM Switcher 통신 드라이버의 읽기 형식
Prima-T8 KVM Switcher 통신 드라이버는 쓰기 전용이므로 읽기설정은 없다.
Prima-T8 KVM Switcher 통신 드라이버의 쓰기로 설정 값 등을 변경 할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) PORT 연결된 통신포트 번호. (COM 번호가 아님)
2) STATION 사용안함.
3) ADDRESS 출력상태 값을 저장할 메모리 번지.
4) Extra1 BROAD, DISP 의 쓰기 명령어를 입력. ( <표 1> 참조 )
5) Extra2 사용안함.
6) 출력 값 BROAD 쓰기 명령 : 0 ~ 11, DISP 쓰기 명령어 : 0 ~ 8.
<표 1>은 출력명령 별 출력 값과 내용이다.
Write command |
내용 |
출력 값 | 출력 후 저장 값 |
| BROAD | 방송전환 장치 출력 | 0 :
접수전화 1 : 전화이관 2 : MUTE이관 3 : HS방송 4 : MIC방송 5 : 동보방송 6 : 예고방송 7 : 비상전화 8 : TTS송출 9 : TTS해제 10 : 초기상태 |
ADDRESS + 0 : 출력 상태 값(정상 = 1, 에러 = 0) ADDRESS + 1 : 출력 값 ( 0 ~ A bit ON ) |
| DISP | 화면전환 장치 출력 | 0 :
원격KM스위치 리셋 1 ~ 8 : CH 1 ~ CH8 화면 전환 |
ADDRESS + 0 : 출력 상태 값(정상 = 1, 에러 = 0) ADDRESS + 1 : 출력 값 ( 0 ~ 8 bit ON ) |
| <표 1> 출력명령 별 출력 값과 내용 | |||
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : BROAD EXTRA2 : 0, 출력 값 = 10 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Prima-T8 KVM Switcher 장비를 '초기상태'로 설정할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : DISP EXTRA2 : 0, 출력 값 = 3 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Prima-T8 KVM Switcher 장비의 CH3 으로 화면을 전환할 수 있다.

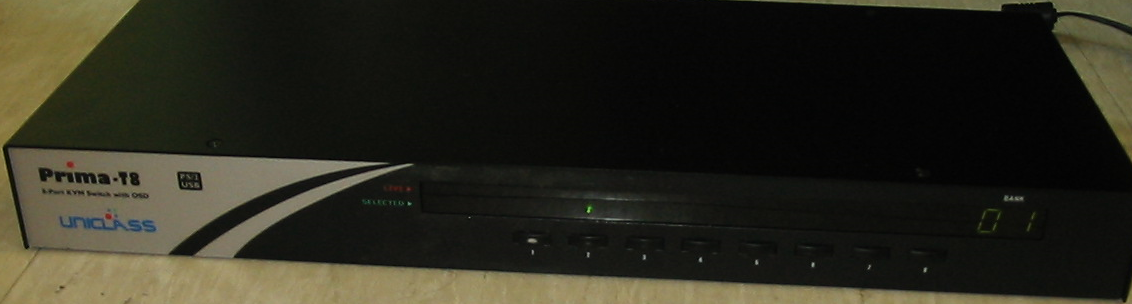

<그림 2>는 Prima-T8 KVM Switcher 장비의 모습이다.
 |
| <그림 2> Prima-T8 KVM Switcher 장비의 모습 |
