P-300AD Temperature Controller 통신 드라이버



P-300AD Temperature Controller 통신드라이버는 국내 (주)디케이의 P-300AD 온도 조절기 장비와 통신을 위한 드라이버이다.

1. 읽기 설정



<그림 1>은 P-300AD Temperature Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

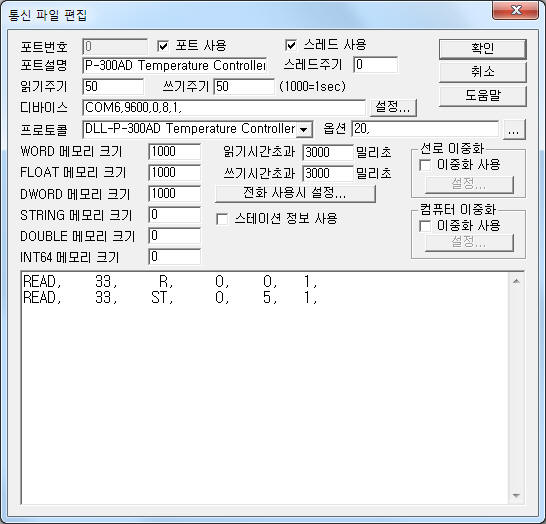

<그림 1> P-300AD Temperature Controller 통신 드라이버의 통신파일 편집 예



<그림 1>에서 DEVICE는 연결된 통신포트(COM6), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1) 순으로 장비에 설정된 값을 입력한다.

또한 옵션 부에는 쓰기 후 읽기 지연시간(0 ~ 1000mSec, 기본 = 20mSec)을 설정한다.





P-300AD Temperature Controller 통신드라이버의 읽기 작성 형식

P-300AD Temperature Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 33 ~ 63 사이의 장비의 Address를 입력.

2) 읽기 명령어 – R, ST, FAULT, FAN, ANALOG, PEAK, BUZZ의 읽을 명령어를 입력. (<표 1> 참조)

3) 읽을 주소 – 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 개수를 입력. 1로 설정.



읽기 설정 예)

READ, 33, R, 0, 0, 1,
READ, 33, ST, 0, 5, 1,



<표 1>은 P-300AD Temperature Controller 통신 드라이버의 읽기 명령어종류와 읽은 값 저장위치이고 <표 2>와 <표 3>은 Error/Fault 상태 값 비트별 의미이다.

명령어 내용 저장내용 비고

R
R Phase 온도,  Error/Fan 상태 읽기		 메모리 저장위치 + 0 :  R Phase 온도 값(Float),
메모리 저장위치 + 1 :  Error 상태 값(<표 2> 참조),
메모리 저장위치 + 2 :  Fan 상태 값(<표 3> 참조)		 R Phase Temp = xxx.xx 형식
ST S/T Phase 온도 값 읽기 메모리 저장위치 + 0 :  S Phase 온도 값(Float),
메모리 저장위치 + 1 :  T Phase 온도 값(Float)		 xxx.xx 형식
FAULT Warning/Fault  Parameter 읽기 메모리 저장위치 + 0 :  Warning 온도 값(Float),
메모리 저장위치 + 1 :  Fault 값(Float)		 xxx.xx 형식
FAN Fan On/Off Parameter 읽기 메모리 저장위치 + 0 :  Fan On 값(Float),
메모리 저장위치 + 1 :  Fan Off 값(Float)		 xxx.xx 형식
ANALOG Analog Output Range 읽기 메모리 저장위치 + 0 :  Analog Output High 값,
메모리 저장위치 + 1 :  Analog Output Low 값		 0 ~ 255 사이 값
PEAK Peak High/Low 읽기 메모리 저장위치 + 0 :  Peak High 값(Float),
메모리 저장위치 + 1 :  Peak Low 값(Float)		 xxx.xx 형식
BUZZ Buzz Status 읽기 메모리 저장위치 + 0 :  Buzz Status 값 1 = True, 0 = False
<표 1> P-300AD Temperature Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치



비트 내용 비고
0 ~ 2 비트 R/S/T Position 1 = high, 0 = low
3 비트 Reserved
4 ~ 5 비트 Fault/Warning Status 1 = high, 0 = low
6  비트 Sensor Breaking 1 = high, 0 = low
7  비트 Sensor Short 1 = high, 0 = low
<표 2> Error 상태 값 비트별 의미



비트 내용 비고
0 ~ 5 비트 Reserved
6 비트 Fan ON
7 비트 Auto/Manual
<표 3> Fan 상태 값 비트별 의미



P-300AD Temperature Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

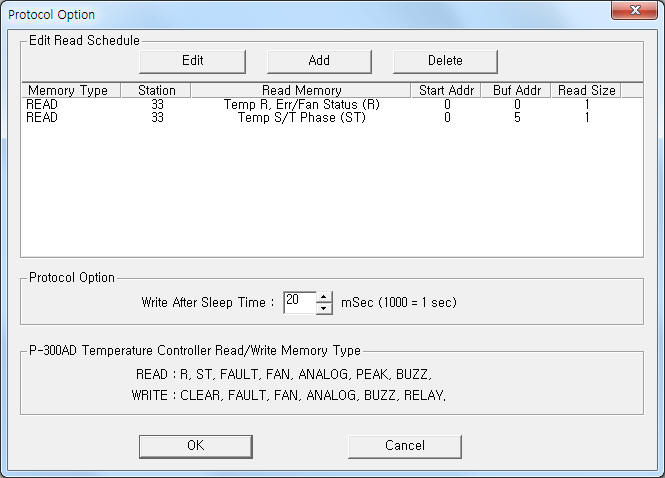

<그림 2> P-300AD Temperature Controller 통신 드라이버의 옵션 대화상자의 예



<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

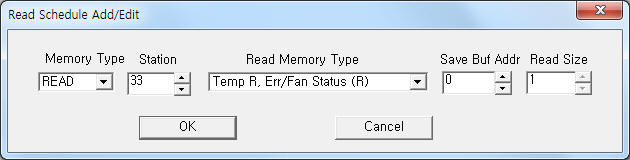

<그림 3> P-300AD Temperature Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예



<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.



2. 쓰기 설정

쓰기 설정으로 온도 조절기의 설정 값 등을 변경할 수 있다.



디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.





아날로그 쓰기

TAG 설정 시 필요한 설정 5 가지

1) PORT : PLC에 연결된 PORT 번호.

2) STATION : 33 ~ 63 사이의 장비의 Address를 입력.

3) ADDRESS : CLEAR, FAULT, FAN, ANALOG, RELAY 쓰기 명령 : 출력할 내용 설정. (<표 4> 참조)

        기타 명령 : 사용안함.

4) EXTRA 1 : CLEAR, FAULT, FAN, ANALOG, BUZZ, RELAY의 쓰기 명령어를 입력.

5) EXTRA 2 : RELAY 쓰기 명령 : Fault On/Off 값 설정에 사용.

        기타 명령 : 사용안함.



설정 예1)

PORT:0,  station:33, ADDRESS:0000, Extra1:FAULT, Extra : 0 이라고 설정하고 아날로그 출력을 하면 33번 P-300AD 장비의 Warning 값을 설정할 수 있다.



설정 예2)

PORT:0,  station:33, ADDRESS:0001, Extra1:FAULT, Extra : 0 이라고 설정하고 아날로그 출력을 하면 33번 P-300AD 장비의 Fault 값을 설정할 수 있다.



설정 예3)

PORT:0,  station:33, ADDRESS:0001, Extra1:FAN, Extra : 0 이라고 설정하고 아날로그 출력을 하면 33번 P-300AD 장비의 Fan Off 값을 설정할 수 있다.



<표 4>는 P-300AD Temperature Controller 통신 드라이버의 쓰기 명령어 종류와 내용이다.

쓰기 명령어 내용 ADDRESS 범위 쓰기 값 범위
CLEAR Memory Clear 0 : Warning Memory Clear
1 : Fault Memory Clear
2 : Peak High Memory Clear
3 : Peak Low Memory Clear		 1 = True, 0 = False
FAULT Warning/Fault  값 쓰기 0 : Warning 값
1 : Fault 값		 xxx.xx (0.00 ~ 655.35)
FAN Fan On/Off 값 쓰기 0 : Fan On 값
1 : Fan Off 값		 xxx.xx (0.00 ~ 655.35)
ANALOG Analog Output High/Low 값 쓰기 0 : Analog Output High 값
1 : Analog Output Low 값		 0 ~ 255
BUZZ Buzz On/Off 사용안함 1 = True, 0 = False
RELAY Relay 제어 0 : Warning Off
1 : Warinig On		 1 = Fan Relay On, 0 = Fan Relay Off
(Extra2 = Fault On/Off)
 <표 4> P-300AD Temperature Controller 통신 드라이버의 쓰기 명령어 종류와 내용





블록 쓰기

P-300AD Temperature Controller 통신 드라이버의 블록 쓰기는 없다.





3. 통신케이블 연결

P-300AD Temperature Controller 에 시리얼 통신 케이블은 다음과 같은 방법으로 연결한다.



RS-485 통신 케이블 연결

P-300AD Temperature Controller의 6번 단자(+)와  7번 단자(-)에 컴퓨터 측의 RS-485 +, - 단자를 연결한다.

<그림 4>는 P-300AD Temperature Controller의 모습이고 <그림 5>는 RS-485 통신케이블 등을 연결한 장비의 모습이다.

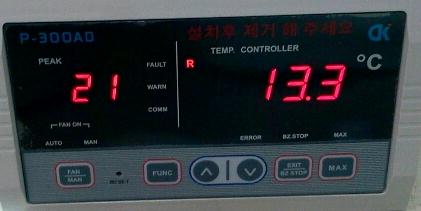

<그림 4> P-300AD Temperature Controller 장비의 모습

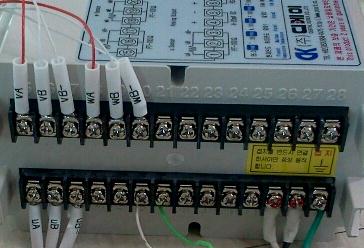

<그림 5> P-300AD Temperature Controller에 RS-485 통신케이블을 연결한 모습
