Pine View 통신드라이버는 국내 (주)파인시스의 온도측정 콘트롤러와 통신을 위한 드라이버이다.

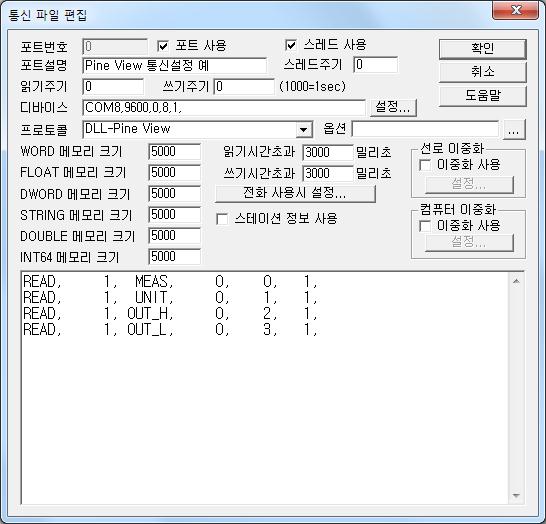

<그림 1>은 Pine View 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> Pine View 통신 드라이버의 통신파일 편집 예 |
<그림 1>의 DEVICE 설정은 연결된 통신포트( COM8 ), 통신속도( 9600 ), Parity Bit( 0 ), Data Bit( 8 ), Stop Bit( 1 )를 순서대로 장비에 설정된 통신속도를 입력한다.
Pine View 콘트롤러의 통신속도, Parity Bit, Data Bit, Stop Bit 는 전면의 조작스위치와 출력설정으로 변경할 수 있다.
Pine View 드라이버의 읽기 작성 형식
Pine View 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 스테이션 – 장비의 ID( 1 ~ 127 ).
2) 읽을 명령 – MEAS, MANU, INPUT, UNIT, IN_DOT, IN_H, IN_L, D_DOT, D_H, D_L, CORR, HOLD, O_HOLD, FUNC, FILT, A_CH, A_TYPE, A_BAND, A_SET, A_DELAY, BAUD, ID, OUT_H, OUT_L 중의 하나. ( <표 1> 참조 )
3) 읽을 시작번지 – 사용안함. ( 0 으로 설정 )
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정.
읽기 설정 예)
READ, 1, MEAS, 0, 0, 1,
READ, 1, UNIT, 0, 1, 1,
READ, 1, OUT_H, 0, 2, 1,
READ, 1, OUT_L, 0, 3, 1,
<표 1>은 Pine View 통신 드라이버의 읽기/쓰기 명령어 별 내용과 범위이고 <표 2>는 입력 종류 별 내용과 범위이다.
| 명령어 | 내 용 | 비 고 |
| MEAS | 입력 측정 값(PV) 읽기 | 읽기 전용 |
| MANU | 제품 이름 읽기 | |
| INPUT | 입력종류 읽기/쓰기 | <표 2> 참조 |
| UNIT | 표시 단위 읽기/쓰기 | 0 = ℃, 1 = ℉ |
| IN_DOT | 입력 값의 소수점 위치 읽기/쓰기 | 0 = 소수점 없음, 1 ~ 3 = 소수점 1 ~ 3 자리 |
| IN_H | 입력 상한 값 읽기/쓰기 | word unit |
| IN_L | 입력 하한 값 읽기/쓰기 | |
| D_DOT | 표시 값의 소수점 위치 읽기/쓰기 | 0 = 소수점 없음, 1 ~ 3 = 소수점 1 ~ 3 자리 |
| D_H | 표시 상한 값 읽기/쓰기 | word unit |
| D_L | 표시 하한 값 읽기/쓰기 | |
| CORR | 센서 보정 값 읽기/쓰기 | |
| HOLD | 측정 값 Hold 읽기/쓰기 | 0 = 기능 Off, 1 = 최저 값, 2 = 최고 값 |
| O_HOLD | 측정 값 Hold Off 읽기/쓰기 | 0 = 기능 Off, 1 = 기능 On |
| FUNC | 특수 함수 종류 읽기/쓰기 | 0 = Linear, 2 = Square Root, 3 = Root |
| FILT | 필터 설정 읽기/쓰기 | 0 = 필터 Off, 1 = 평균 필터, 2 = EIR 필터 1, 3 = EIR 필터 2 |
| A_CH | 경보 입력 채널 읽기/쓰기 | 0 ~ 3 = 알람 채널 1 ~4 |
| A_TYPE | 경보 종류 읽기/쓰기 | 0 = 상한 경보, 1 = 하한 경보 |
| A_BAND | 경보 Deadband 읽기/쓰기 | 0 ~ 9999 |
| A_SET | 경보 설정 값 읽기/쓰기 | -1999 ~ 9999 |
| A_DELAY | 경보 Delay Time 읽기/쓰기 | 0 ~ 9999 |
| BAUD | 통신속도(Baud rate) 읽기/쓰기 | 0 = 4800, 1 = 9600, 2 = 19200, 3 = 38400, 4 = 57600 |
| ID | 장비 ID 읽기/쓰기 | 1 ~ 127 |
| OUT_H | 출력 상한 값 읽기/쓰기 | word unit |
| OUT_L | 출력 하한 값 읽기/쓰기 | |
| <표 1> Pine View 통신 드라이버의 읽기/쓰기 명령어 별 내용과 범위 | ||
| 그룹 | 표시 종류 | 읽기/쓰기 값 |
| TC | B (PR 30%) | 0 |
| R (PR 13%) | 1 | |
| S (PR 10%) | 2 | |
| K (CA) | 3 | |
| E (CRC) | 4 | |
| J (IC) | 5 | |
| T (CC) | 6 | |
| N | 7 | |
| mV | 11 | |
| RTD | DIN PT100 Ω | 8 |
| DIN (0.1) PT | 9 | |
| JIS PT100 Ω | 10 | |
| mA | V | 12 |
| mV | 13 | |
| <표 2> 입력 종류 별 내용과 범위 | ||
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

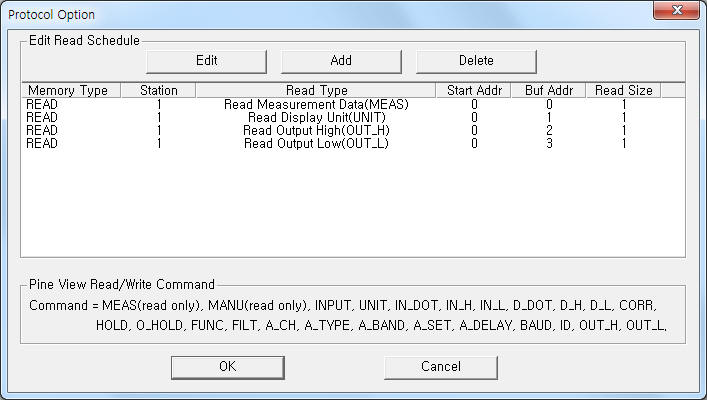

| <그림 2> Pine View 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

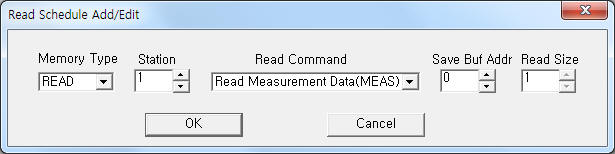

| <그림 3> Pine View 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 온도측정 콘트롤러의 설정 값을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 장비의 ID 번호. (1 ~ 127 ).
3) Address 사용안함.
4) Extra1 출력 명령 : INPUT, UNIT, IN_DOT, IN_H, IN_L, D_DOT, D_H, D_L, CORR, HOLD, O_HOLD, FUNC, FILT, A_CH, A_TYPE, A_BAND, A_SET, A_DELAY, BAUD, ID, OUT_H, OUT_L 중의 하나. ( <표 1> 참조 )
5) Extra2 사용안함.
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : INPUT EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 ID의 Pine View 장비의 입력종류를 설정(출력 값 = 0 ~ 13)할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 0000 EXTRA1 : IN_DOT EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 1번 ID의 Pine View 장비의 입력 값의 소수점 위치를 설정(출력 값 = 0 ~ 3)할 수 있다.
RS-485 통신케이블 연결
Pine View 장비 뒷면 11(+), 12(-) 단자(RS-422 = 13, 14 단자)에 컴퓨터 측의 RS-485 +, - 단자를 연결한다.
기본전원 연결
Pine View 장비의 뒷면 26, 27 단자에 85 ~ 264V AC 기본 전원을 연결한다.

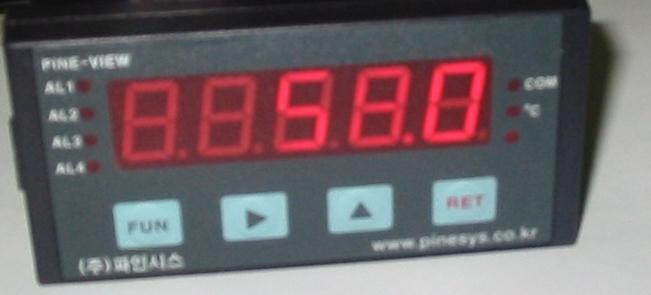

<그림 4>는 Pine View 장비의 모습이다.
 |
| <그림 4> Pine View 장비의 모습 |
