PEMS TCU Protocol 통신 드라이버

PEMS TCU Protocol 은 국내 엠넥스텍(주)의 전력 모니터링 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

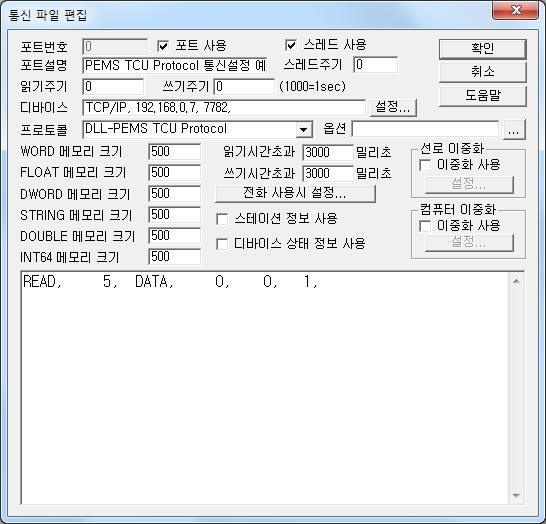

<그림 1>은 PEMS TCU Protocol 통신 드라이버의 통신파일 편집 예이다.

<그림 1> PEMS TCU Protocol 드라이버의 통신파일 편집 예

 <그림 1>의 디바이스는 디바이스 종류(TCP/IP), 장비의 IP번지(192.168.0.7), 서비스 포트(7782) 순으로 콤마( , )로 구분하여 장비에 설정된 값을 입력한다.

PEMS TCU Protocol 통신 드라이버의 읽기 형식

PEMS TCU Protocol 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1)    TCU ID – 0 ~ 255 TCU ID.

2)    읽기 명령어 – DATA 읽기 명령어를 입력. ( <표 1> 참조 )

3)    읽을 주소 – 사용안함.

4)    통신 메모리 저장 위치 – 읽은 값을 저장할 시작번지.

5)    읽는 크기 - 읽어올 데이터 수. 1로 고정,

읽기 예

READ, 5, DATA, 0, 0, 1,

<표 1>은 PEMS TCU Protocol 통신 드라이버의 DATA 읽기 명령어의 읽은 값 저장위치와 내용이다.

PEMS TCU Protocol 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

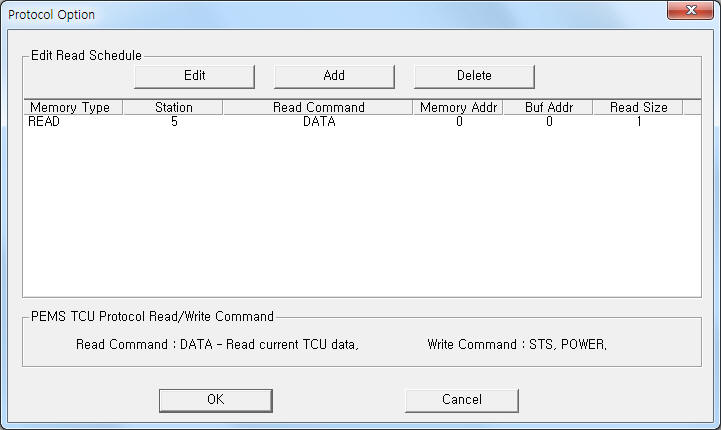

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> PEMS TCU Protocol 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

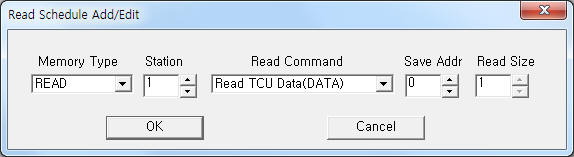

<그림 3> PEMS TCU Protocol 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

PEMS TCU Protocol 통신 드라이버의 쓰기로 장비의 상태와 전력 값 등을 설정 할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정방법 등이 동일하고 출력 값(0 또는 1)만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1)  PORT                  연결된 통신포트 번호. (COM 번호가 아님)

2)  STATION             0 ~ 255 TCU ID.

3)  ADDRESS            0 ~ 255 PCM ID. ( 0 = 전체 PCM )

4)  Extra1                 STS, POWER 쓰기 명령어.

STS : 상태 값 변경 명령어,

POWER : 대기 전력 값 변경 명령어.

5)  Extra2                 사용안함.

설정 예1)

PORT : 0   STATION : 5   ADDRESS : 0001  EXTRA1 : STS  EXTRA2 : 0 으로 설정하고 3010h 값을 출력하면 0 번 포트에 연결된 5번 PEMS TCU, 1번 PCM 장비의 상태를 '수동 + 강제 On' 상태로 변경할 수 있다.

( 2020h 출력 값 : 자동설정,  2000h 출력 값 : 수동설정 )

설정 예2)

PORT : 1   STATION : 5   ADDRESS : 0002  EXTRA1 : POWER  EXTRA2 : 0 으로 설정하고 아날로그 출력하면 0 번 포트에 연결된 5번 PEMS TCU, 2번 PCM 장비의 대기 전력 값을 설정한 값으로 변경할 수 있다.

3. PEMS TCU 장비의 모습

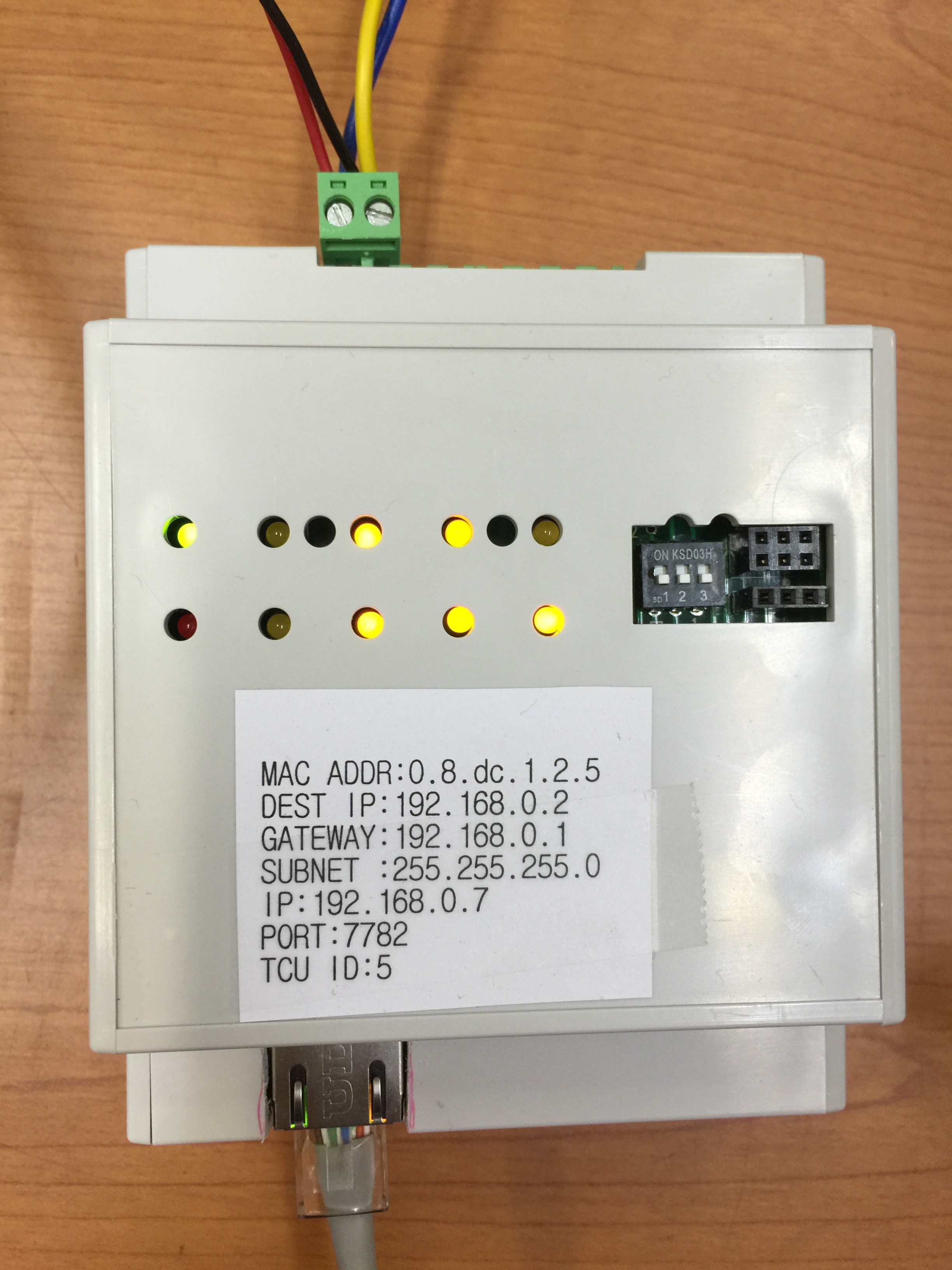

<그림 4>는 PEMS TCU 장비의 모습이다.

<그림 4> PEMS TCU 장비의 모습
