PDMS-S Protocol 통신 드라이버

PDMS-S Protocol 통신드라이버는 국내 (주)우리이엔시의 배전반 진단장치 내 전기스파크 분석기와 통신을 위한 드라이버이다.

1. 읽기 설정

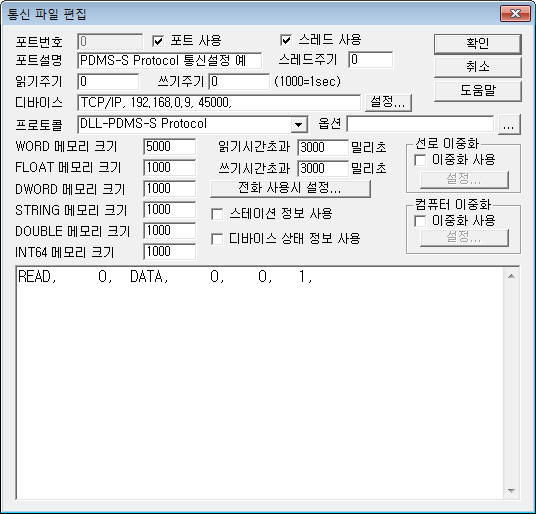

<그림 1>은 PDMS-S Protocol 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

<그림 1> PDMS-S Protocol 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 디바이스 종류(TCP/IP), 장비의 IP번지(192.168.0.9 ), 서비스포트 번호(45000) 순으로 장비에 설정된 값을 입력한다.

PDMS-S Protocol 드라이버의 읽기 작성 형식

PDMS-S Protocol 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비 번호 – 사용안함.(0 으로 고정)

2) 읽기 명령어 – DATA  읽기 명령어 ( <표 1> 참조 ).

3) 읽을 시작번지 – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 0, DATA, 0, 0, 1,

<표 1>은 PDMS-S Protocol 통신 드라이버의 DATA 읽기 명령에 대한 읽은 값 저장내용이다.

PDMS-S Protocol 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

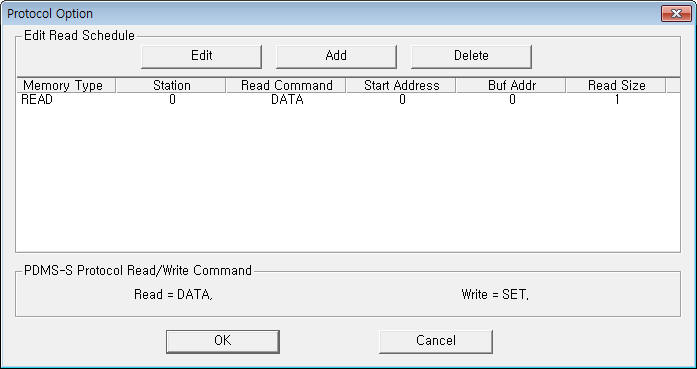

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> PDMS-S Protocol 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

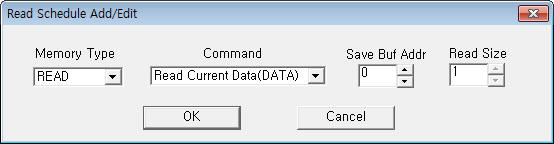

<그림 3> PDMS-S Protocol 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

PDMS-S Protocol 드라이버의 쓰기 설정으로 설정 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.

1) Port            연결된 통신포트 번호. (COM 번호가 아님)

2) Station        사용안함.

3) Address       0 ~ 100 사이의 THD(노이즈 차동설정) 값을 입력.

4) Extra1         출력 명령어.SET  의 출력 명령어. ( <표 1> 참조 )

5) Extra2        0 ~ 31 사이의 입력신호 증폭값(기본 = 0 으로 설정).

6) 출력 값      1 ~ 99 사이의 이벤트 레벨 설정 값. ( 예) 50이면 50% 이상이 되면 경보 발생됨 )

설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0  EXTRA1 : SET  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 PDMS-S 장비의 이벤트 레벨 값(1 ~ 99)을 설정할 수 있다.

3. PDMS-S 장비의 모습

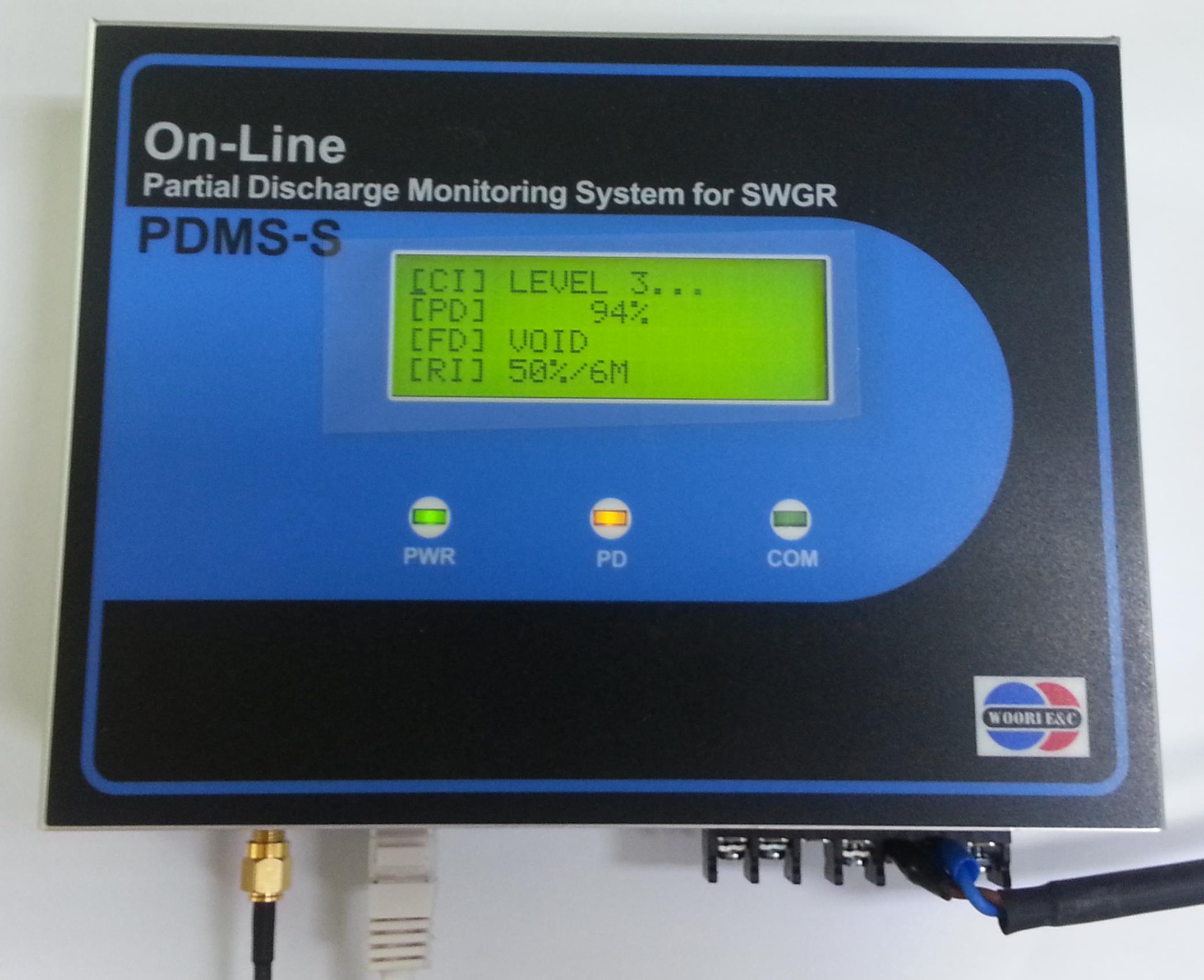

<그림 4> 는 PDMS-S 장비의 모습이다.

<그림 4> PDMS-S 장비의 모습
