NJTP Server 통신드라이버는 Teeup 프로토콜의 서버 역할을 하는 통신드라이버이다.

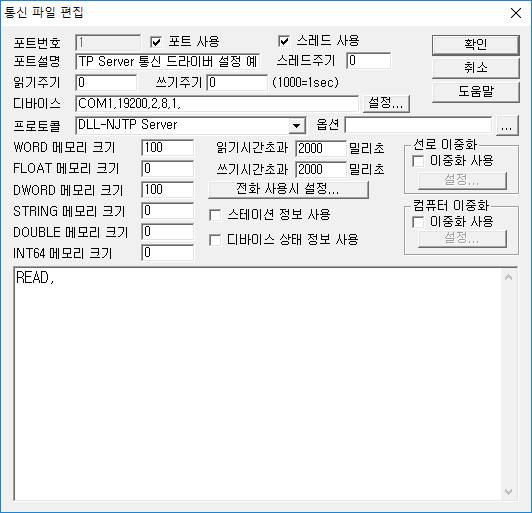

<그림 1>은 NJTP Server 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> NJTP Server 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 연결된 통신포트( COM6 ), 통신속도( 19200 ), 패리티 비트( 2 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.
NJTP Server 드라이버의 읽기 작성 형식
NJTP Server 통신 드라이버의 읽기 작성 형식은 READ, 한 줄만 작성하면 된다.
읽기 설정 예)
READ,
<표 1>은 NJTP Server 통신 드라이버의 상태정보 및 쓰기 값 전송을 위한 메모리 위치와 내용이다.
Client 측의 명령어 |
상태정보 및 쓰기 값 전송을 위한 메모리 위치와 내용 |
비고 |
|
상태정보 읽기 |
WORD 0 번지 : 상태코드 (01 : 카드 없음, 02 : 카드있음) 카드 감지가 없을 경우(상태코드 = 01 ) WORD 1 번지 : 타석 상태, 0 = 빈타석(카드대기), 1 = 사용 중(선택버튼대기), 2 = 종료 중(볼 판매중), 4 = 고장상태(볼 판매완료), 8 = 호출상태 ( ) 는 BVC 상태정의, 복수 상태 가능(12H = 고장 + 호출 상태) WORD 2 번지 : 카드 이용가능 볼 수 ( 0 ~ 9999 ) WORD 3 번지 : 좌우 타석 구분 ( 0 = 우 타석, 1 = 좌 타석 )
카드가 감지되었을 경우(상태코드 = 02 ) STRING 5 번지 : 회원 번호 ( 8자리 문자 ) WORD 6 번지 : 멤버십 코드 ( 0 ~ 9 ) WORD 7 번지 : 재 발행 회수 ( 0 ~ 99 )
WORD 10 번지 : 상태정보 읽기 데이터 전송 flag ( 데이터 전송 시 항상 1의 값으로 설정 ) WORD 11 번지 : 상태정보 읽기 + 강제 Reset 데이터 전송 flag ( 데이터 전송 시 항상 1의 값으로 설정 ) |
Client 측에서 상태정보 읽기 명령이 전송되면 Server 는 상태코드에 따라 지정된 WORD 또는 DWORD 메모리 값을 Client 에 보내준다. |
|
상태정보 읽기 + 강제 Reset |
||
| 카드잔액 쓰기 | WORD/DWORD 20 번지 : 쓰기 명령어 발생 flag ( 신규 발생 시 항상 1 의 값으로 설정 ) WORD/DWORD 21 번지 : 카드 잔액 ( 0 ~ 999999 ) WORD/DWORD 22 번지 : 볼 단가 ( 0 ~ 99 ) WORD/DWORD 23 번지 : 배정 시간 ( 0 ~ 9999 ) WORD/DWORD 24 번지 : 볼 수 제한 ( 0 ~ 9999 ) WORD/DWORD 25 번지 : 좌우 타석지정 ( 0 = 우타석, 1 = 좌타석 ) |
쓰기 명령어 발생 flag 가 1 로 세팅되면 해당 명령에 대한 설정 값을 읽은 후 flag 값을 0 으로 설정하여 다음 쓰기 명령어를 받을 준비를 하도록 감시 프로그램에서 스크립트 등을 작성한다. |
| 카드무효 명령 | WORD/DWORD 30 번지 : 쓰기 명령어 발생 flag ( 신규 발생 시 항상 1 의 값으로 설정 ) |
|
| 날짜/시간 쓰기 명령 | WORD/DWORD 40 번지 : 쓰기 명령어 발생 flag ( 신규 발생 시 항상 1 의 값으로 설정 ) WORD/DWORD 41 ~ 45 번지 : 년, 월, 일, 시, 분 WORD/DWORD 46 번지 : reserved 값 |
|
| <표 1> NJTP Server 통신 드라이버의 상태정보 및 쓰기 값 전송을 위한 메모리 위치와 내용 | ||

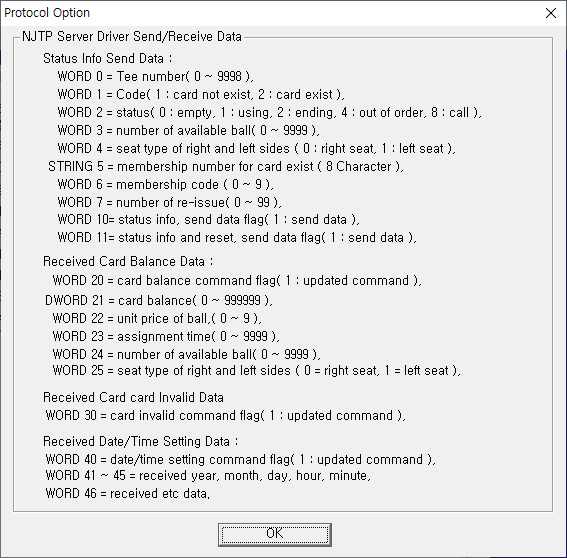

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자에서 상태정보 및 쓰기 값
전송을 위한 메모리 위치와 내용을 보여준다.
 |
| <그림 2> NJTP Server통신 드라이버의 옵션 대화상자의 예 |
NJTP Server 드라이버의 쓰기설정은 없다.
