NJT Protocol 통신 드라이버

NJT Protocol 통신드라이버는 Teeup 프로토콜을 지원하는 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 NJT Protocol 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

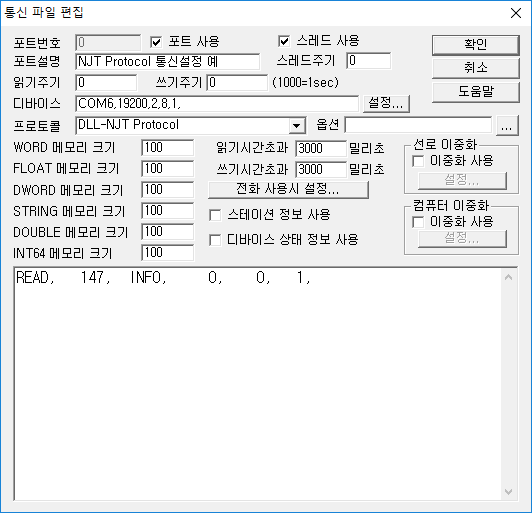

<그림 1> NJT Protocol 통신 드라이버의 통신파일 편집 예

<그림 1>에서 연결된 통신포트( COM6 ), 통신속도( 19200 ), 패리티 비트( 2 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.

NJT Protocol 드라이버의 읽기 작성 형식

 NJT Protocol 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 0 ~ 9998 사이의 타석번호를 입력.

2) 읽을 명령어 – INFO, R_INFO 중에서 설정. ( <표 1> 참조 )

3) 읽을 데이터 Address – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ,   147,   INFO,   0,  0,  1,

<표 1>은 NJT Protocol 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.

NJT Protocol 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

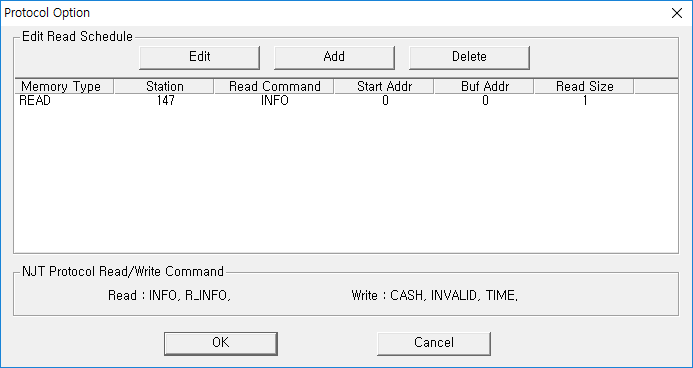

<그림 2> NJT Protocol통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 3> NJT Protocol 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

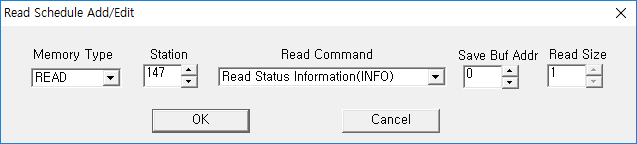

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

 NJT Protocol 드라이버의 쓰기설정으로 카드잔액 등을 설정할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.

1) Port           연결된 통신포트 번호. (COM 번호가 아님)

2) Station       0 ~ 9998 사이의 타석번호를 입력.

3) Address      CASH 명령일 경우 : 0 ~ 9999 의 배정시간.

기타 명령 : 사용안함.

4) Extra1        CASH, INVALID, TIME의 쓰기 명령어름 입력.

CASH : 카드 잔액 등의 설정, CASH.xx.yy 형식으로 입력,  xx = 볼 단가, yy = 좌우 타석구분 ( 0 = 우타석, 1 = 좌타석 )

INVALID : 카드 무효명령,

TIME : 연결된 모든 장비에 날짜, 시간설정 명령을 전송.

5) Extra2        CASH 명령일 경우 : 0 ~ 9999 의 볼 수 제한.

기타 명령 : 사용안함.

6) 출력 값      CASH 명령일 경우 : 0 ~ 999999 의 카드 잔액,

기타 명령 : 사용안함.

설정 예1)

PORT : 0   STATION : 147  ADDRESS : 120  EXTRA1 : CASH.12.1  EXTRA2 : 200  출력 값 : 3460 으로 설정하고 아날로그 출력을 하면 카드 잔액 = 3460, 볼 단가 = 12, 배정시간 120분, 볼 수 200, 좌 타석 으로 카드를 설정할 수 있다.
