NAM IL NCT-P3 Current Measurement 통신드라이버는 국내 남일엔지니어링의 NCT P3 장비와 통신을 위한 드라이버이다.

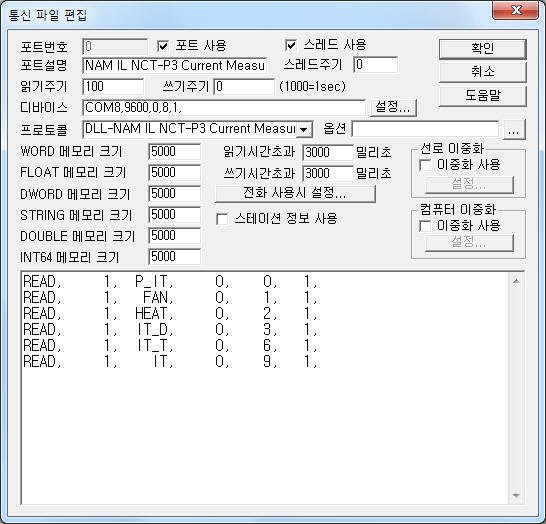

<그림 1>은 NAM IL NCT-P3 Current Measurement 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> NAM IL NCT-P3 Current Measurement 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM8), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
NAM IL NCT-P3 Current Measurement 통신드라이버의 읽기 작성 형식
NAM IL NCT-P3 Current Measurement 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 255 사이의 장비 번호를 입력.
2) 읽기 명령어 – IT, I3, P_IT, P_I3, SC, TEMP, HUMI, CR, CS, CT, IT_D, IT_T, I3_D, I3_T, PIT_D, PIT_T, PI3_D, PI3_T, STS, PORT, FAN, HEAT, H_HEAT 의 읽기 명령어를 입력.(<표 1> 참조)
3) 읽을 주소 – IT, I3, P_IT, P_I3, SC, TEMP, HUMI 읽기 명령어 : 0 = Phase R, 1 = Phase S, 2 = Phase T,
기타 명령 : 사용안함.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.
읽기 설정 예)
READ, 1, P_IT, 0, 0, 1,
READ, 1, FAN, 0, 1, 1,
READ, 1, HEAT, 0, 2, 1,
READ, 1, IT_D, 0, 3, 1,
READ, 1, IT_T, 0, 6, 1,
READ, 1, IT, 0, 9, 1,
<표 1>은 NAM IL NCT-P3 Current Measurement 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 읽기 명령어 | 내용 | 읽은 값 저장 내용 | 비고 |
| IT | N1L 의 IT 값 읽기 | 저장 위치 + 0 : IT 값 | Read start address : 0 = Phase R, 1 = Phase S, 2 = Phase T |
| I3 | N1L 의 I3 값 읽기 | 저장 위치 + 0 : I3 값 | |
| P_IT | N1L 의 Peak IT값 읽기 | 저장 위치 + 0 : Peak IT 값 | |
| P_I3 | N1L 의 Peak I3값 읽기 | 저장 위치 + 0 : Peak I3 값 | |
| SC | N1L 의 SC 값 읽기 | 저장 위치 + 0 : SC 값 | |
| TEMP | N1L 의 온도 값 읽기 | 저장 위치 + 0 : 온도 값 | Read start address : 0 = Phase R, 1 = Phase S, 2 = Phase T 실제 값 = 읽은 값 / 100 |
| HUMI | N1L 의 습도 값 읽기 | 저장 위치 + 0 : 습도 값 | |
| IT_D | N1L 의 IT 현재 날짜 읽기 | 저장 위치 + 0 : 년(0 ~ 99) 저장 위치 + 1 : 월 저장 위치 + 2 : 일 |
|
| IT_T | N1L 의 IT 현재 시간 읽기 | 저장 위치 + 0 : 시간(0 ~ 23) 저장 위치 + 1 : 분 저장 위치 + 2 : 초 |
|
| I3_D | N1L 의 I3 현재 날짜 읽기 | 저장 위치 + 0 : 년(0 ~ 99) 저장 위치 + 1 : 월 저장 위치 + 2 : 일 |
|
| I3_T | N1L 의 I3 현재 시간 읽기 | 저장 위치 + 0 : 시간(0 ~ 23) 저장 위치 + 1 : 분 저장 위치 + 2 : 초 |
|
| PIT_D | N1L 의 Peak IT 날짜 읽기 | 저장 위치 + 0 : 년(0 ~ 99) 저장 위치 + 1 : 월 저장 위치 + 2 : 일 |
|
| PIT_T | N1L 의 Peak IT 시간 읽기 | 저장 위치 + 0 : 시간(0 ~ 23) 저장 위치 + 1 : 분 저장 위치 + 2 : 초 |
|
| PI3_D | N1L 의 Peak I3 날짜 읽기 | 저장 위치 + 0 : 년(0 ~ 99) 저장 위치 + 1 : 월 저장 위치 + 2 : 일 |
|
| PI3_T | N1L 의 Peak I3 시간 읽기 | 저장 위치 + 0 : 시간(0 ~ 23) 저장 위치 + 1 : 분 저장 위치 + 2 : 초 |
|
| STS | Relay Status 읽기 | 저장 위치 : 0 : Relay Status | Bit 0 : R상 써지검출 접점 Bit 1 : S상 써지검출 접점 Bit 2 : T상 써지검출 접점 Bit 3 : Fan Relay 접점 Bit 4 : Heater Relay접점 |
| PORT | Port Option 읽기 | 저장 위치 : 0 : Port Option | Bit 0 : R상 Bit 1 : S상 Bit 2 : T상 |
| FAN | Fan On Temperature 읽기 | 저장 위치 : 0 : 온도 값 | 실제 값 = 읽은 값 / 100 |
| HEAT | Heater On Temperature 읽기 | ||
| H_HEAT | Heater On Humidity 읽기 | 저장 위치 : 0 : 습도 값 | |
| <표 1> NAM IL NCT-P3 Current Measurement 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치 | |||
NAM IL NCT-P3 Current Measurement 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

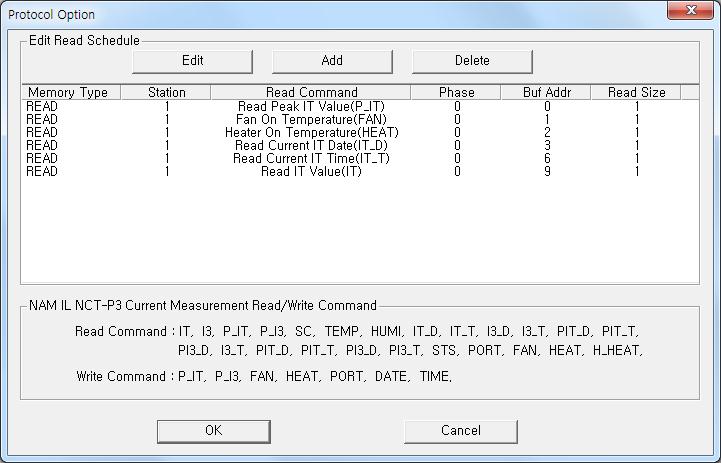

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
| <그림 2> NAM IL NCT-P3 Current Measurement 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

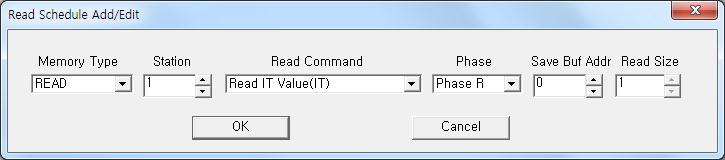

| <그림 3> NAM IL NCT-P3 Current Measurement 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 설정 값을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : PLC에 연결된 PORT 번호.
2) STATION : 0 ~ 255 사이의 장비 번호를 입력.
3) ADDRESS : P_IT, P_I3, FAN, HEAT, PORT 쓰기 명령어 : 0 = Phase R, 1 = Phase S, 2 = Phase T,
기타 명령어 : 사용안함.
4) EXTRA 1 : P_IT, P_I3, FAN, HEAT, PORT, DATE, TIME 의 쓰기 명령어를 입력.(<표 2> 참조)
5) EXTRA 2 : 사용안함.
표 2>는 NAM IL NCT-P3 Current Measurement 통신 드라이버의 쓰기 명령어 종류와 출력인자이다.
| 쓰기 명령어 | 내용 | 출력 값 | Address | 비고 |
| P_IT | N1L 의 Peak IT 값 쓰기 | Peak IT 값 | 0 = Phase R, 1 = Phase S, 2 = Phase T |
|
| P_I3 | N1L 의 Peak I3 값 쓰기 | Peak I3 값 | ||
| FAN | Fan On 온도 설정 | 온도 값 | (설정 값 = 실제 값 x 100) | |
| PORT | Port Option 설정 | Port Option 값 | ||
| DATE | 현재 컴퓨터 날짜를 전송 | 사용안함 | 사용안함 | |
| TIME | 현재 컴퓨터 시간을 전송 | |||
| <표 2> NAM IL NCT-P3 Current Measurement 통신 드라이버의 쓰기 명령어 종류와 출력인자 | ||||
설정 예1)
PORT:0, station:1, ADDRESS:0000, Extra1:DATE, Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 1번 NAM IL NCT-P3 Current Measurement 장비의 현재 날짜를 컴퓨터 날짜와 동기화 시킬 수 있다.
설정 예2)
PORT:0, station:1, ADDRESS:0000, Extra1:TIME, Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 1번 NAM IL NCT-P3 Current Measurement 장비의 현재 시간을 컴퓨터 시간과 동기화 시킬 수 있다.
블록 쓰기
NAM IL NCT-P3 Current Measurement 통신 드라이버의 블록쓰기는 지원하지 않는다.

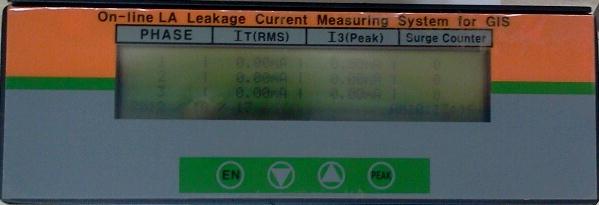

<그림 4>는 NAM IL NCT-P3 Current Measurement 장비의 모습이다.
 |
| <그림 4> NAM IL NCT-P3 Current Measurement 장비의 모습 |
