MI-4200A Digital Weighing Indicator 통신드라이버는 국내 미건에스티(주)의 MI-4200A Digital Weighing Indicator 장비와 통신을 위한 드라이버이다.
주의) MI-4200A Digital Weighing Indicator 통신드라이버는 통신방식을 'Command Mode'로 설정(F33 또는 F43 을 1로 설정)해야 통신이 가능하다.

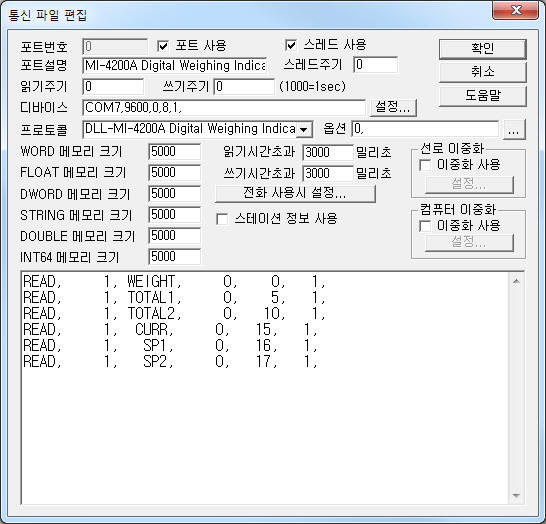

<그림 1>은 MI-4200A Digital Weighing Indicator 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> MI-4200A Digital Weighing Indicator 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM7), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
또한 프로토콜 옵션부에는 'Check Sum' 사용여부(0 : 사용안함, 1 : 사용, 기본 = 0)를 설정(F36 설정)한다.
MI-4200A Digital Weighing Indicator 통신드라이버의 읽기 작성 형식
MI-4200A Digital Weighing Indicator 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 1 ~ 99 사이의 장비 Address 번호를 입력.
2) 읽기 명령어 – DATE, TIME, ORDER, CODE, ITEM, CONT, WEIGHT, TOTAL1, TOTAL2, CURR, ALL, SP1, SP2, SP3, SP4, LOW, HIGH 의 읽기 명령어를 입력.(<표 1> 참조)
3) 읽을 주소 – 사용안함. 0으로 설정.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.
읽기 설정 예)
READ, 1, WEIGHT, 0, 0, 1,
READ, 1, TOTAL1, 0, 5, 1,
READ, 1, TOTAL2, 0, 10, 1,
READ, 1, CURR, 0, 15, 1,
READ, 1, SP1, 0, 16,
1,
READ, 1, SP2, 0, 17, 1,
<표 1>은 MI-4200A Digital Weighing Indicator 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 읽기 명령어 | 내용 | 저장 내용 | 비고 |
| DATE | 현재날짜 읽기 | 저장위치 + 0 ~ 2 : 현재 년(2자리), 월, 일 |
|
| TIME | 현재시간 읽기 | 저장위치 + 0 ~ 2 : 현재 시간, 분, 초 | |
| ORDER | 순번 읽기 | 저장위치 + 0 : 순번 값 | 최대 6자리(10진수) |
| CODE | 코드 읽기 | 저장위치 + 0 : 코드 값 | 최대 6자리(10진수) |
| ITEM | 품번 읽기 | 저장위치 + 0 : 품번 값 | 최대 3자리(10진수) |
| CONT | 키 용기 값 읽기 | 저장위치 + 0 : 키 용기 값 | 최대 6자리(10진수) |
| WEIGHT | 현재 중량 값 읽기 | 저장위치 + 0 : 상태 1 저장위치 + 1 : 상태 2 저장위치 + 2 : 현재 중량 값 저장위치 + 3 : 단위 |
상태 1 : 0 = 안정, 1 = 불안정, 2 = 과부하, 4 = 기타, 상태 2 : 0 = 총중량, 1 = 순중량, 2 = 기타, 중량 값 : Float/Double 데이터, 단위 : 문자열 메모리 참조 |
| TOTAL1 | 소계 데이터 값 읽기 | 저장위치 + 0 : 품번 값(2자리 수) 저장위치 + 1 : 코드 값(6자리 수) 저장위치 + 2 : 소계 횟수(6자리 수) 저장위치 + 3 : 소계 중량(8자리 수) |
|
| TOTAL2 | 총계 데이터 값 읽기 | 저장위치 + 0 : 품번 값(2자리 수) 저장위치 + 1 : 코드 값(6자리 수) 저장위치 + 2 : 총계 횟수(6자리 수) 저장위치 + 3 : 총계 중량(10~12자리 수) |
|
| CURR | 계량 값 읽기 | 저장위치 + 0 : 계량 값 | 최대 6자리(10진수) |
| ALL | 인디게이터 내부에 기억된 모든 데이터 읽기 |
저장위치 + 0 ~ 2 : 현재 년(2자리), 월, 일 저장위치 + 3 ~ 5 : 현재 시간, 분, 초 저장위치 + 6 : 품번 값(2자리 수) 저장위치 + 7 : 코드 값(6자리 수) 저장위치 + 8 : 소계 횟수(6자리 수) 저장위치 + 9 : 용기 값(6자리 수) 저장위치 + 10 : 현재 중량(6자리 수) 저장위치 + 11 : 총 중량(6자리 수) |
|
| SP1 | 설정 값 읽기 | 저장위치 + 0 : 설정 값 | 최대 6자리(10진수) |
| SP2 | 대 공급 값 읽기 | 저장위치 + 0 : 대 공급 값 | 최대 6자리(10진수) |
| SP3 | 소 공급 값 읽기 | 저장위치 + 0 : 소 공급 값 | 최대 6자리(10진수) |
| SP4 | 낙차 값 읽기 | 저장위치 + 0 : 낙차 값 | 최대 6자리(10진수) |
| LOW | 경량(Under) 값 읽기 | 저장위치 + 0 : 경량 값 | 최대 4자리(10진수) |
| HIGH | 과량(Over) 값 읽기 | 저장위치 + 0 : 과량 값 | 최대 4자리(10진수) |
| <표 1> MI-4200A Digital Weighing Indicator 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치 | |||
MI-4200A Digital Weighing Indicator 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64/STRING 메모리에 동일한 값(저장형식만 다름)이 저장한다.

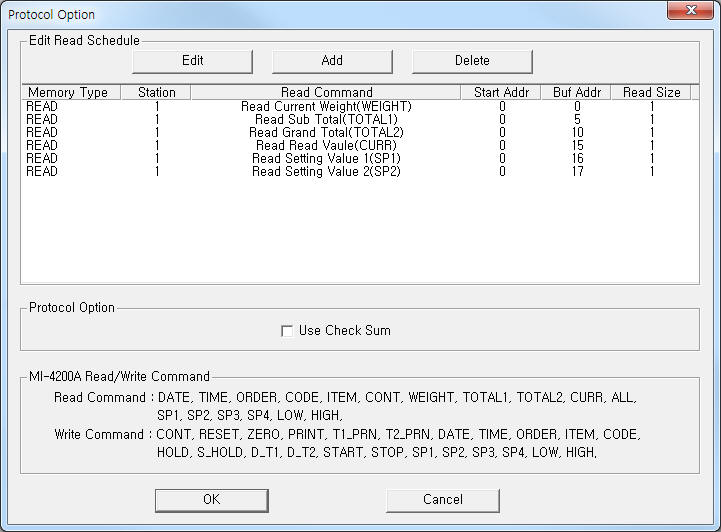

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
| <그림 2> MI-4200A Digital Weighing Indicator 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 'Use Check Sum' 영역에서도 Check Sum 사용여부를 설정할 수 있다.
 |

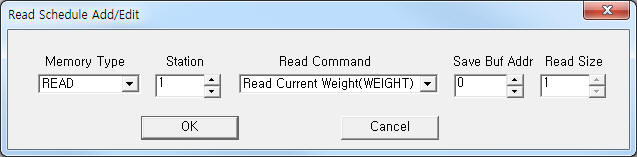

| <그림 3> MI-4200A Digital Weighing Indicator 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 MI-4200A 장비의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : 장비에 연결된 PORT 번호.
2) STATION : 1 ~ 99 사이의 장비 Address를 입력.
3) ADDRESS : 사용안함.
4) EXTRA 1 : CONT, RESET, ZERO, PRINT, T1_PRN, T2_PRN, DATE, TIME, ORDER, ITEM, CODE, HOLD, S_HOLD, D_T1, D_T2, START, STOP, SP1, SP2, SP3, SP4, LOW, HIGH 쓰기 명령어를 입력. (<표 2> 참조)
5) EXTRA 2 : 사용안함.
<표 2>는 MI-4200A Digital Weighing Indicator 통신 드라이버의 쓰기 명령어 종류와 쓰기 값 이다.
| 쓰기 명령어 | 내용 | 쓰기 값 | 비고 |
| CONT | 키 용기 값 쓰기 | 없음 | |
| RESET | 용기 리셋 | 없음 | |
| ZERO | 영점 설정 | 없음 | |
| 프린터 실행명령 | 없음 | ||
| T1_PRN | 소계 프린터 실행 | 없음 | |
| T2_PRN | 총계 프린터 실행 | 없음 | |
| DATE | 현재날짜 쓰기 | 없음 | 컴퓨터 현재날짜와 장비날짜를 동기화 |
| TIME | 현재시간 쓰기 | 없음 | 컴퓨터 현재시간과 장비시간을 동기화 |
| ORDER | 순번 값 설정 | 설정할 순번 값 | |
| ITEM | 품번 값 설정 | 설정할 품번 값 | |
| CODE | 코드 값 설정 | 설정할 코드 값 | |
| HOLD | 홀드 설정 | 없음 | |
| S_HOLD | 홀드 해제 | 없음 | |
| D_T1 | 소계 삭제 명령 | 없음 | |
| D_T2 | 총계 삭제 명령 | 없음 | |
| START | 시작 명령 | 없음 | |
| STOP | 정지 명령 | 없음 | |
| SP1 | 설정 값 쓰기 | 설정 값 | |
| SP2 | 대 공급 값 쓰기 | 대 공급 값 | |
| SP3 | 소 공급 값 쓰기 | 소 공급 값 | |
| SP4 | 낙차 값 쓰기 | 낙차 값 | |
| LOW | 경량(Under) 값 쓰기 | 경량 값 | |
| HIGH | 과량(Over) 값 쓰기 | 과량 값 | |
| <표 2> MI-4200A Digital Weighing Indicator 통신 드라이버의 쓰기 명령어 종류와 쓰기 값 | |||
설정 예1)
PORT:0, station:1, ADDRESS:0000, Extra1: ZERO, Extra : 0 이라고 설정하고 아날로그 출력을 하면 MI-4200A Digital Weighing Indicator 의 1번 Address의 영점 설정을 할 수 있다.
설정 예2)
PORT:0, station:1, ADDRESS:0000, Extra1: SP1, Extra : 0 이라고 설정하고 아날로그 출력을 하면 MI-4200A Digital Weighing Indicator 의 1번 Address의 설정 값을 변경할 수 있다.
설정 예3)
PORT:0, station:1, ADDRESS:0000, Extra1: SP2, Extra : 0 이라고 설정하고 아날로그 출력을 하면 MI-4200A Digital Weighing Indicator 의 1번 Address의 대 공급 값을 설정할 수 있다.
블록 쓰기
MI-4200A Digital Weighing Indicator 통신 드라이버의 블록쓰기는 지원하지 않는다.
MI-4200A 장비와 RS-232C 통신을 하기 위해서는 장비 뒷면 RXD2, GND2, TXD2 단자와 컴퓨터 측의 단자를 다음과 같이 연결한다.
컴퓨터 측(9핀 케이블) MI-4200A 측
Rx (2 번) -------------------------------------- TXD2 단자
Tx (3 번) -------------------------------------- RXD2 단자
GND (5 번) ------------------------------------- GND2 단자

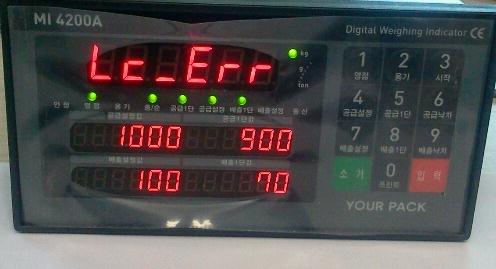

<그림 4>는 MI-4200A Digital Weighing Indicator 장비의 모습이다.
 |
| <그림 4> MI-4200A Digital Weighing Indicator 장비의 모습 |
