MD-2100RTU 통신 드라이버

MD-2100RTU 는 국내의 ㈜종성테크의 우량계 장비를 지원하는 통신 드라이버이다.

1. 읽기 설정

<그림 1>은 MD-2100RTU 드라이브로 통신설정을 한 예이다.

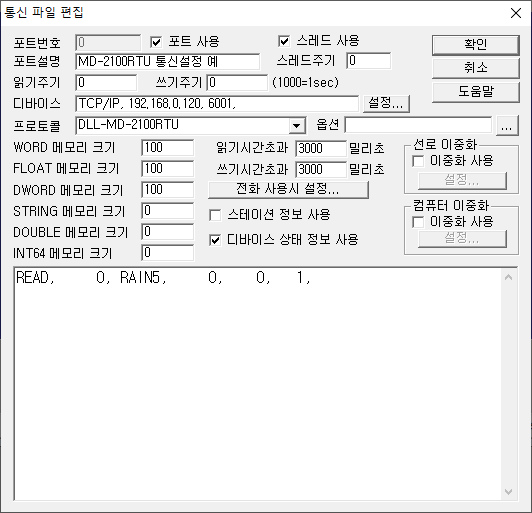

<그림 1> MD-2100RTU 드라이브의 통신설정 예

<그림 1>의 DEVICE 부분은 연결된 통신방법 ( Comport ) , COM1, 9600, 0, 8, 1 순으로 장비에 설정된 통신포트, 통신속도, Parity Bit, Data Bit, Stop Bit 순으로 입력한다.

MD-2100RTU 드라이브의 READ 작성 형식

MD-2100RTU 통신 드라이브의 READ 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 단말기 ID. (0~8)

2) DEVICE - 사용안함. (0 으로 고정)

3) 읽을 주소 – 사용 안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신메모리의 위치.

5) 읽는 크기 : 읽을 크기.

READ 예)

READ,    0,  0,     0,    0,  1,

<표 1>은 읽기 데이터의 통신 메모리 저장내용 및 위치이다.

<표 1> 읽기 데이터의 통신 메모리 저장내용 및 위치

<그림 1>에서 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서 READ 스케쥴을 작성할 수 있다.

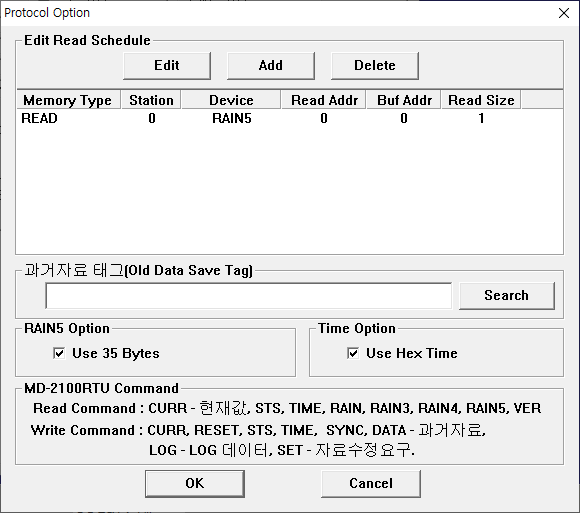

<그림 2> MD-2100RTU 드라이브의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 READ 스케쥴을 작성한다.

<그림 2>의 ‘과거자료 태그’ 영역과 ‘Time Option’ 영역에서도 과거 데이터 읽기로읽은 데이터를 저장할 아날로그 입력태그 이름과 현재시간 읽은 값의 16진수 여부를 설정할 수 있다.

<그림 2>의 ‘RAIN5 Option’ 영역에서 RAIN5(전인우량읽기)의 기본 30Bytes의 응답 패킷을 35Bytes로 설정할 수 있다.

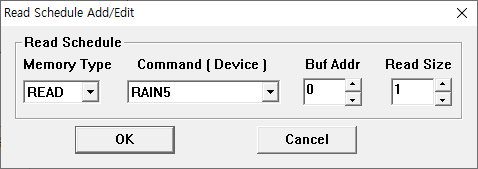

<그림 3> MD-2100RTU 드라이브의 READ 추가/편집 대화상자의 예

2. 출력 설정

디지털 출력 설정법

디지털 출력 TAG 설정 시 필요한 요소는 아날로그 출력태그 설정요소와 동일하고 출력 값(0, 1)만 다르다.

아날로그 출력 설정법

아날로그 출력은 입력한 데이터 값을 상황판에 전송한다.

아날로그 출력 TAG 설정 시 필요한 요소

1) PORT           연결된 PORT 번호

2) STATION      출력내용 및 자료년도.

0  또는  9999 – Modern Tech Display – 출력 설정법 보기

DATA, SET 명령 – 과거 자료요구, 자료 수정요구의 년도를 입력.

기타 – 사용안함.

주의 ) 항상 0, 9999 이외의 숫자로 설정해야 RTU출력 명령,   0,  9999 – Display 에 출력하는 명령.

3) Address      읽기 데이터를 저장할 WORD 메모리 번지 또는 자료수정 요구 시의 월, 일 ( 상위 2자리 월, 하위 2자리 일 )

                     SET 명령 – 자료수정 요구 시의 월, 일 ( 상위 2자리 월, 하위 2자리 일 ),

                     RESET (RST), SYNC (TSYN )  – 사용안함,

                     기타 – 읽은 데이터를 저장할 WORD 번지.

4) Extra1         출력내용.

           RESET (RST) – 장비 RESET,

           SYNC (TSYN) – 시간 동기화, ( 장비의 시간을 컴퓨터 시간과 동기화 시킴 )

           CURR – 현재 우량 읽기,

           LOG – 상태 LOG 데이터 읽기,

           STS – 장비 상태 읽기,

           TIME – 현재시간 읽기,

           RAIN – 현재 우량 2 읽기,

           RAIN3 – 현재 우량 3 읽기,

           RAIN4 – 강우 강도 읽기,

           RAIN5 – 전일 우량 읽기,

           VER – 버전 정보 읽기.

           DATA – 과거자료 읽기 : 출력 값은 과거자료 요구 시, 분, ( 상위 2자리 시, 하위 2자리 분 )

           SET – 지정한 시간자료 수정명령.

5) Extra2         과거자료, 자료수정 요구 시의 지정시간.

                     DATA 명령 – 과거자료 요구 월, 일 ( 상위 2자리 월, 하위 2자리 일 ),

                     SET 명령 – 자료수정 요구 시, 분 ( 상위 2자리 시, 하위 2자리 분 ),

                     기타 : 사용안함.

주의 ) 출력 명령에 의한 현재 우량, LOG 데이터, 상태 데이터, 과거자료 데이터 읽기는 지정한 Address 의 WORD 번지부터 읽은 데이터를 저장한다.

          단 ) 저장할 데이터의 첫 번째 번지는 읽기 성공여부( 1 : 읽기 성공,   0 : 읽기 통신에러 등 ) 표시 하였다.

중요 ) DATA 출력명령으로 과거 데이터를 읽어오면 지정한 ( 프로토콜 옵션 부에 입력 ) 아날로그 입력태그에 과거 데이터( 1시간 단위의 모든 데이터 )를 저장한다.

<표 5> CURR 출력에 의한 읽은 데이터 통신 메모리 저장내용 및 위치

<표 6> LOG 출력에 의한 읽은 데이터 통신 메모리 저장내용 및 위치

<표 7> STS 출력에 의한 읽은 데이터 통신 메모리 저장내용 및 위치

<표 8> TIME 출력에 의한 읽은 데이터 통신 메모리 저장내용 및 위치

<표 9> DATA 출력에 의한 읽은 데이터 통신 메모리 저장내용 및 위치

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : RESET  EXTRA2 : 빈칸으로 설정하고 디지털/아날로그 출력을 하면 RTU 장비를 Reset 시킬 수 있다.

설정 예2)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : SYNC  EXTRA2 : 빈칸으로 설정하고 디지털/아날로그 출력을 하면 RTU 장비의 현재시간을 컴퓨터 시간과 동일하게 맞춘다.

설정 예3)

PORT : 0   STATION : 2002   ADDRESS : 0030  EXTRA1 : DATA   EXTRA2 : 0830 으로 설정하고 1300 의  아날로그 값을 출력하면 2002년 8월 30일 13시 00분의 과거 데이터를 읽어서 30 번 WORD 메모리에 저장한다.

또한 지정한 아날로그 입력태그의 2002년 8월 30일 13시 00 ~ 13 시 59 분까지의 데이터와 13시의 시간 데이터를 읽을 값으로 변경 ( 또는 생성 )한다.

설정 예4)

PORT : 0   STATION : 2002   ADDRESS : 0200  EXTRA1 : DATA   EXTRA2 : 0615 으로 설정하고 1700 의  아날로그 값을 출력하면 2002년 6월 15일 17시 00분의 과거 데이터를 읽어서 200 번 WORD 메모리에 저장한다.

또한 지정한 아날로그 입력태그의 2002년 6월 15일  17시 00 ~ 17 시 59 분까지의 데이터와 17시의 시간 데이터를 읽을 값으로 변경 ( 또는 생성 )한다.

설정 예5)

PORT : 0   STATION : 2002   ADDRESS : 0830  EXTRA1 : SET   EXTRA2 : 1245 으로 설정하고 12 의  아날로그 값을 출력하면 2002년 8월 30일 12시 45분의 데이터를 12로 변경한다.

설정 예6)

PORT : 0   STATION : 2002   ADDRESS : 1205  EXTRA1 : SET   EXTRA2 : 0932 으로 설정하고 3 의  아날로그 값을 출력하면 2002년 12월 5일 9시 32분의 데이터를 3으로 변경한다.
