LS Remote Metering 통신 드라이버

LS Remote Metering 통신드라이버는 국내 LS 산전의 원격검침 HCU 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 LS Remote Metering 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

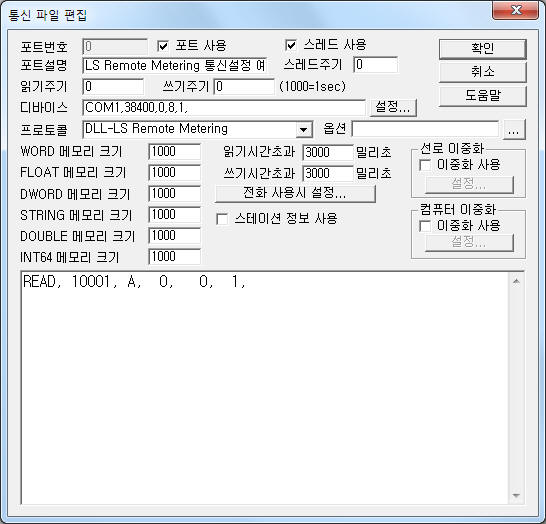

<그림 1> LS Remote Metering 통신 드라이버의 통신파일 편집 예

<그림 1>에서 DEVICE는 연결된 통신포트(COM1), 통신속도(38400), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.

LS Remote Metering 통신드라이버의 읽기 작성 형식

LS Remote Metering 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) 장비 ID – 0 ~ 99999 사이의 HCU 장비 ID를 입력.

2) 읽기 명령어 – A, 1, 2, 3, 4, 5, 6 의 읽기 명령어를 입력.

A = 전체 채널 값 읽기,

1 ~ 6 = 각 채널 값 읽기.

3) 읽을 시작주소 – 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정. ( <표 1> )

읽기 설정 예)

READ, 10001, A,  0,   0,  1,

<표 1>는 CURR 읽기명령의 읽은 값 저장위치와 내용이다.

LS Remote Metering 통신 드라이버의 읽기 명령에 대한 읽은 값은 WORD, FLOAT, DWORD, DOUBLE 의 지정 번지에 같이 저장된다(저장 형식만 다름).

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

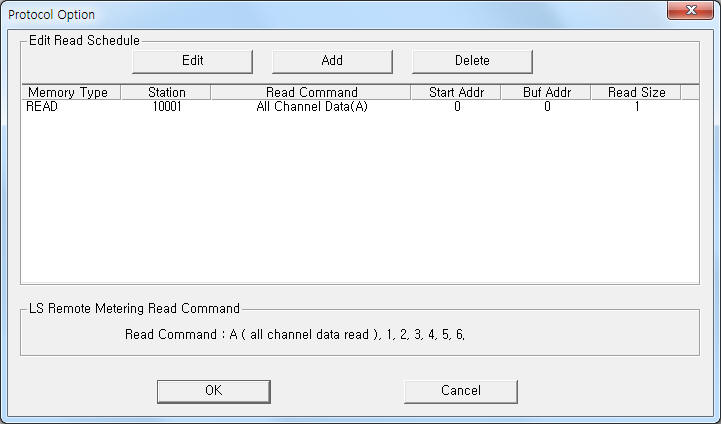

<그림 2> LS Remote Metering 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

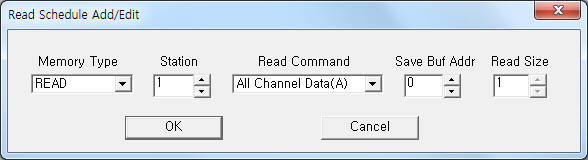

<그림 3> LS Remote Metering 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

LS Remote Metering 통신 드라이버의 쓰기 설정은 없다.

3. LS Remote Metering의 전원 및 통신 케이블 연결

LS Remote Meterrinf 원격 검침 단말기의 기본전원 및 통신 케이블을 다음과 같이 연결한다.

기본전원 연결

<그림4>의 원격형 전력량계의 후면 P0, P1, P2, P3 단자에 사용 전원을 인가하고, WHM COM 케이블을 HCU 원격 검침 단말기장치의 접속 커넥터에 연결을 한다.

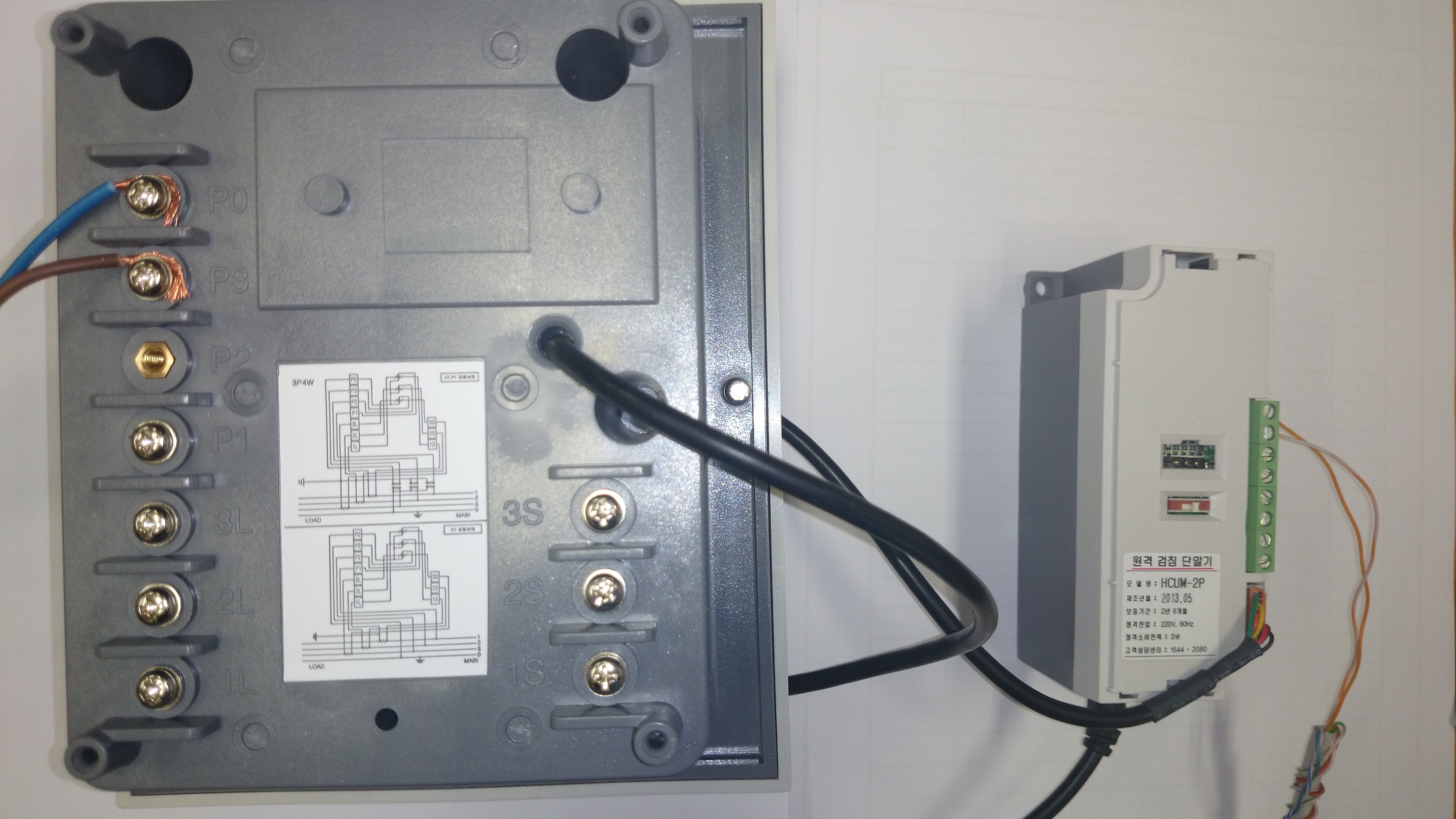

<그림 4> LS산전 원격형 전력량계 장비의 기본전원 연결 및 통신케이블 등을 연결한 모습

통신케이블 연결

<그림4>의 HCU 원걱 검침 단말기에 RS485 단자를 이용하여 통신을 한다.

<그림 5>는 LS산전 원격형 전력량계 장비의 모습이고 <그림 6> LS산전 원격검침 단말기 장비의 모습이다.

주의) HCU 원격 검침 단말기 장치마다 설비미터의 계측 단자와 RS485 통신 단자가 다르니 해당 모델별 올바른 통신 단자를 확인하여 연결해야 한다.

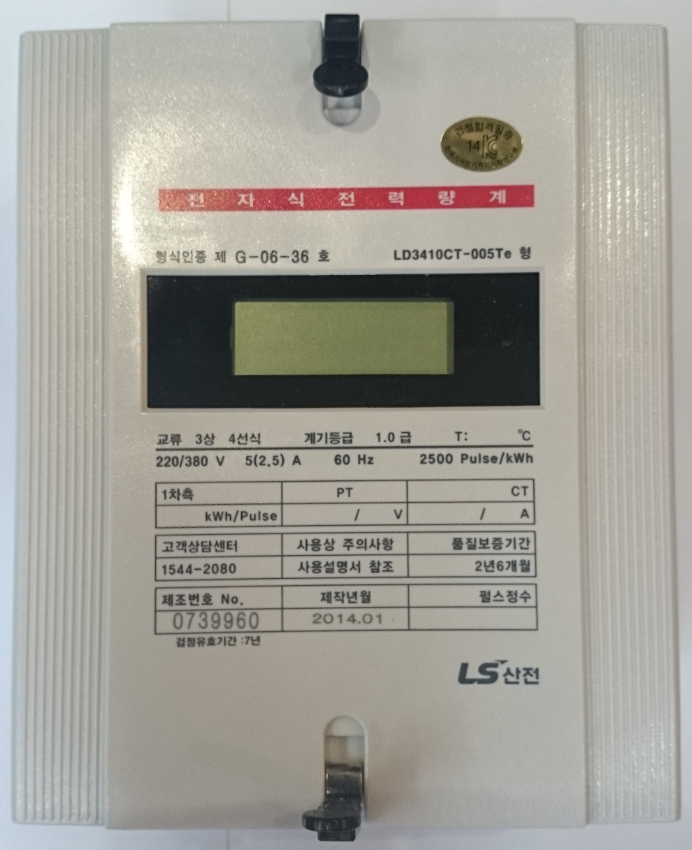

<그림 5> LS산전 원격형 전력량계 장비의 모습

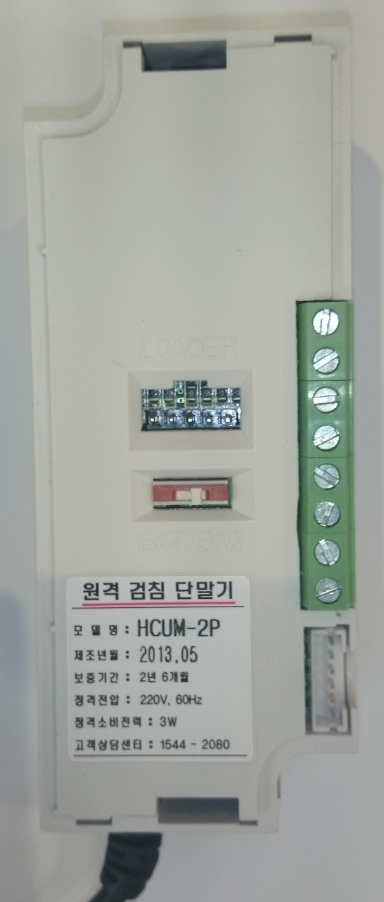

<그림 6> LS산전 원격검침 단말기 장비의 모습
