Kubota KF-C3000 Weight Meter 통신 드라이버

Kubota KF-C3000 Weight Meter 통신드라이버는 일본 Kubota 사의 중량측정기와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 Kubota KF-C3000 Weight Meter 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

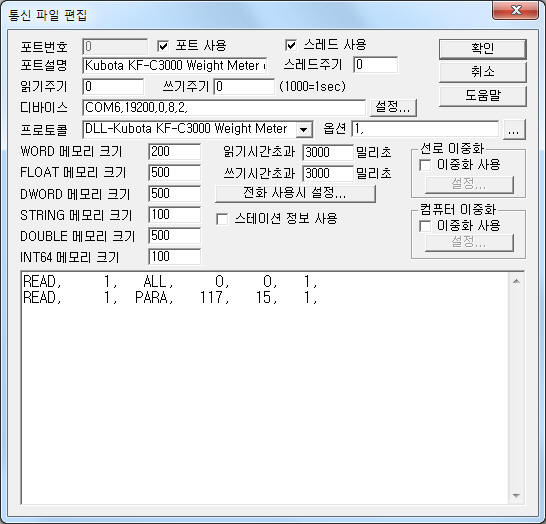

<그림 1> Kubota KF-C3000 Weight Meter 통신 드라이버의 통신파일 편집 예

<그림 1>의 DEVICE 는 통신포트 번호( COM6 ), 통신속도( 19200 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 2 ) 순으로 장비에 설정된 값을 입력한다.

프로토콜 옵션 부에는 KF-C3000 모델 여부 ( 0 : C88 모델, 1 : C1000 모델, 기본 = 1 )를 입력한다.

Kubota KF-C3000 Weight Meter 통신드라이버의 읽기 작성 형식

Kubota KF-C3000 Weight Meter 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) Sation address – 0 ~ 31 장비의 호기번호.

2) 읽기 종류 – ALL, PARA, DATA 읽기 종류를 설정.

3) 읽을 번지 – PARA, DATA 읽기 종류일 때 파라메터 번호를 입력. ( 117 = 유량 설정치, 115 = 비율 설정치, 50 = 정량 설정치 등 )

4) 통신 메모리 저장 위치 - 읽은 값을 저장할 통신메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 1,    ALL,    0,  0,  1,

READ, 1,    PARA, 117, 15,  1,


<표 1>은 ALL 읽기의 읽은 값 저장위치 및 내용이다.

Kubota KF-C3000 Weight Meter 통신 드라이버로 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT/DOUBLE 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

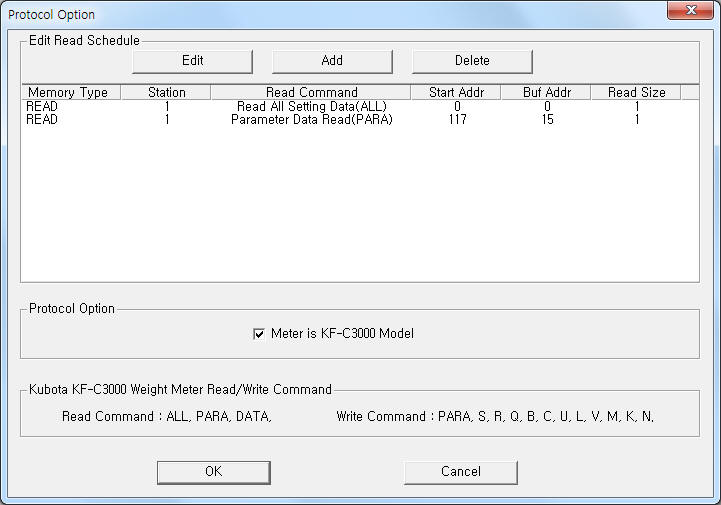

<그림 2> Kubota KF-C3000 Weight Meter 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 'Meter is KF-C3000 Model' 영역에서도 KF-C3000 모델 여부를 설정할 수 있다.

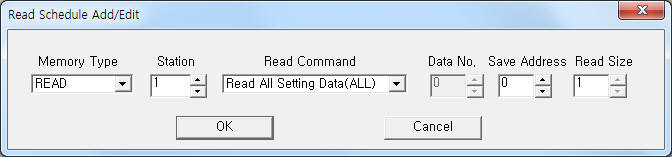

<그림 3> Kubota KF-C3000 Weight Meter 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로  파라메터 값 등을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 출력인자의 설정은 같고 출력 값(0 또는 1)만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         0 ~ 31 장비의 호기번호

3) Address        PARA 쓰기 명령일 때 0 ~ 999 파라메터 번호.

4) Extra1          PARA, S, R, Q, B, C, U, L, V, M, K, N 의 쓰기 명령.

PARA : 파라메터 값 쓰기명령,

S : 유량 설정 쓰기명령,

R : 비율 설정 쓰기명령,

Q : 정량 설정 쓰기명령,

B : 정량전 설정 쓰기명령,

C : 중량 보정치 쓰기명령,

U : 중량상한 쓰기명령,

L : 중량하한 쓰기명령,

V : 중량상상한 쓰기명령,

M : 중량하하한 쓰기명령,

K : 수분율 쓰기명령,

N : 모터 회전비 쓰기명령.

5) Extra2          출력할 값의 0 ~ 5 소수점 자릿수.

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 0183  EXTRA1 : PARA  EXTRA2 : 2 로 설정하고 아날로그 출력을 하면 1호기 KF 장비의 중량 보정치를 설정(소수점 2자리)할 수 있다.

설정 예2)

PORT : 0   STATION : 1   ADDRESS : 0117  EXTRA1 : PARA  EXTRA2 : 3 으로 설정하고 아날로그 출력을 하면 1호기 KF 장비의 유량 설정치를 변경(소수점 3자리)할 수 있다.

설정 예3)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : U  EXTRA2 : 2 로 설정하고 아날로그 출력을 하면 1호기 KF 장비의 중량 상한 값을 변경(소수점 2자리)할 수 있다.

설정 예4)

PORT : 0   STATION : 1   ADDRESS : 0000  EXTRA1 : L  EXTRA2 : 2 로 설정하고 아날로그 출력을 하면 1호기 KF 장비의 중량 하한 값을 변경(소수점 2자리)할 수 있다.

3. KF-C3000 장비의 모습

<그림 4>는 KF-C3000 장비의 모습이고 <그림 5>는 KF-OT 장비의 모습이다.

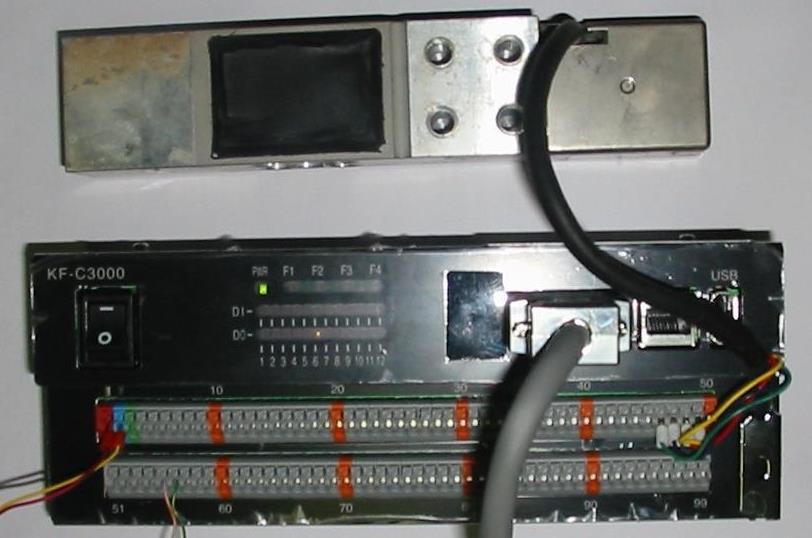

<그림 4> KF-C3000 장비의 모습

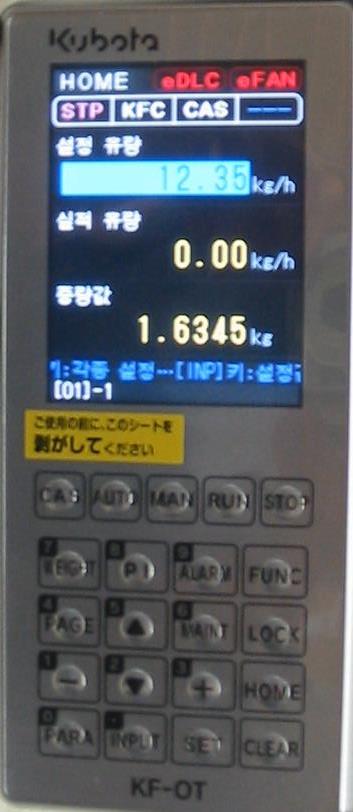

<그림 5> KF-OT 장비의 모습
