KYT-7000 Series Card Reader 는 국내 (주)키트로닉스의 7000 Series Card Reader와 통신을 위한 드라이버이다.

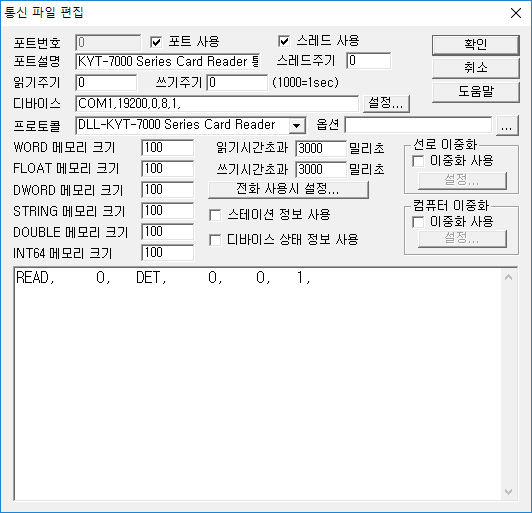

<그림 1>은 KYT-7000 Series Card Reader 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> KYT-7000 Series Card Reader 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 연결된 통신포트( COM1 ), 통신속도( 19200 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.
KYT-7000 Series Card Reader 드라이버의 읽기 작성 형식
KYT-7000 Series Card Reader 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 장비 번호 – 사용안함.
2) 읽기 명령어 – DET : 카드 접촉 상태 값 읽기.
3) 시작번지 – 사용안함.
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정.
읽기 설정 예)
READ, 0, DET, 0, 0, 1,
<표 1>은 KYT-7000 Series Card Reader 통신 드라이버의 DET 읽기 명령에 대한 읽은 값 저장위치와 내용이다.
읽기 명령어 |
내용 | 읽은 데이터 저장위치와 내용 |
| DET | 카드 접촉 상태 값 읽기 | 저장위치 + 0 : 카드 상태 값, ( 1 : 정상, 0 : 이상, 4 : 통신 이상 ) 정상 일 떄 저장위치 + 1 : STAT 값, ( 1 : 카드 Detection, 0 : 카드 Non-Detection ) 저장위치 + 2 ~ 5 : 카드 데이터 값, ( BYTE 단위 ) 저장위치 + 2 번지의 STRING 메모리 : 데이터 값을 string로 저장 이상 일 떄 저장위치 + 1 : 에러 상태 값 ( <표 2> 참조 ) |
| <표 1> KYT-7000 Series Card Reader 통신 드라이버의 DET 읽기 명령에 대한 읽은 값 저장위치와 내용 | ||
<표 2>는 카드 상태 값이 이상일 경우의 에러 값과 내용이다.
| 에러 값 | 에러 내용 | 비고 |
| 01 | Command Not Define | |
| 02 | No Card | |
| 03 | Card Fail | |
| 04 | Card Jam | |
| 05 | Data Fail | |
| 06 | Time Out | |
| 08 | M/S Blank Error | Magnetic Data Interpreter Error |
| 09 | M/S Preamble Error | |
| 10 | M/S Parity Error | |
| 11 | M/S Post amble Error | |
| 12 | M/S LRC Error | |
| 14 | IC Card Contact Error | IC Card |
| 15 | IC Card Control Error | |
| 16 | Command Cancel | |
| 18 | EEPROM Error | RF Card |
| 20 | Not Detected at the Antenna | |
| 21 | MIFARE Card Error (On Authentication ) | |
| 22 | MIFARE Card Error (Not Selected RF Card) | |
| 23 | MIFARE Card Read Error | |
| 24 | MIFARE Card Write Error | |
| 25 | MIFARE Card Increment(Decrement) Error | |
| 26 | Read Data Format Error(Character - Error) | |
| 27 | RF Initial Error | |
| 28 | The Carrier wave not emitted in antenna | |
| 29 | RF Card Contact Error | |
| 30 | Block Error | |
| 40 | SLE4442 PSC Modify Error | |
| 41 | SLE4442 PSC Read Error | |
| 42 | SLE4442 Memory Read Error | |
| 44 | SLE Card Control Error | |
| 45 | SLE Card Contact Error | |
| 46 | SLE4428 PSC Modify Error | |
| 47 | SLE4428 PSC Read Error | |
| 48 | SLE4428 Memory Read Error | |
| 255 | Unknown Error | |
| <표 2> 카드 상태 값이 이상일 경우의 에러 값과 내용 | ||
KYT-7000 Series Card Reader 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

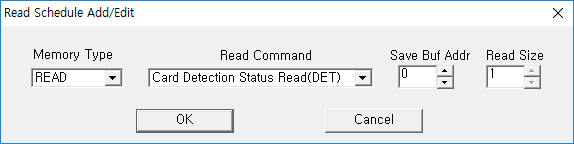

| <그림 2> KYT-7000 Series Card Reader 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

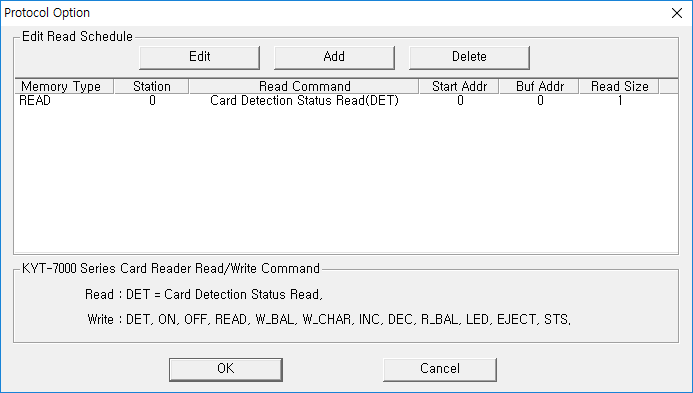

| <그림 3> KYT-7000 Series Card Reader 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
KYT-7000 Series Card Reader 드라이버의 쓰기설정으로 카드잔액 등을 설정할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station READ, W_BAL, W_CHAR, INC, DEC, R_BAL 쓰기 명령일 떄 A, B Key Type 및 0 ~ F Sector 값을 지정.
( 0 ~ 15 = A Key Type, 0 ~ F Sector, 16 ~ 31 = B Key Type, 0 ~ F Sector )
3) Address 쓰기 상태 값을 저장할 메모리 시작위치.
4) Extra1 DET, ON, OFF, READ, W_BAL, W_CHAR, INC, DEC, R_BAL, LED, EJECT, STS의 쓰기 명령어름 입력.
5) Extra2 READ, W_BAL, W_CHAR, INC, DEC, R_BAL 쓰기 명령일 떄 0 ~ 3 의 Block 번호.
6) 출력 값 W_BAL, INC, DEC 명령 : Double Word 단위의 Card Balance 값, LED 명령 : 0 = 모두 Off, 1 = Red On, 2= Orange On, 3 = Green On.
<표 3>은 KYT-7000 Series Card Reader 통신 드라이버의 쓰기 명령인자 및 상태 값 저장위치와 내용이다.
쓰기 명령어 ( Extra1 ) |
Station | Extra2 | 출력 값 | 명렁 내용 | 쓰기 상태 값 저장위치와 내용 |
| DET | 사용안함 | 사용안함 | 사용안함 | 카드 접촉 상태 값 읽기 |
<표 1>의 저장위치와 내용과 동일 |
| ON | Power On | 저장위치 + 0 : 카드 상태 값, ( 1 : 정상, 0 : 이상, 4 : 통신 이상 ) 정상 일 떄 저장위치 + 1 : STAT 값, ( 1 : 카드 Detection, 0 : 카드 Non-Detection ) 이상 일 떄 저장위치 + 1 : 에러 상태 값 ( <표 2> 참조 ) |
|||
| OFF | Power Off | ||||
| READ.xxxxxxxxxxxx xx = 00 ~ FF Secret Key |
Key Type A = 0 ~ 15 Key Type B = 16 ~ 31 Sector : 0 ~ 15 = 0 ~ F Sector, 16 ~ 31 = 0 ~ F Sector |
Block : 0 ~ 3 |
사용안함 | Read Block | 저장위치 + 0 : 카드 상태 값, ( 1 : 정상, 0 : 이상, 4 : 통신 이상 ) 정상 일 떄 저장위치 + 1 : STAT 값, ( 1 : 카드 Detection, 0 : 카드 Non-Detection ) 저장위치 + 2 ~ 17 : 카드 데이터 값, ( BYTE 단위 ) 저장위치 + 2 번지의 STRING 메모리 : 데이터 값을 string로 저장 이상 일 떄 저장위치 + 1 : 에러 상태 값 ( <표 2> 참조 ) |
| W_BAL.xxxxxxxxxxxx xx = 00 ~ FF Secret Key |
Block : 0 ~ 2 |
double word Balance Data |
Balance Write | 저장위치 + 0 : 카드 상태 값, ( 1 : 정상, 0 : 이상, 4 : 통신 이상 ) 정상 일 떄 저장위치 + 1 : STAT 값, ( 1 : 카드 Detection, 0 : 카드 Non-Detection ) 이상 일 떄 저장위치 + 1 : 에러 상태 값 ( <표 2> 참조 ) |
|
| W_CHAR.xxxxxxxxxxxx.yy~ xx = 00 ~ FF Secret Key yy~ = 16 byte string data |
사용안함 | Character Write | |||
| INC.xxxxxxxxxxxx xx = 00 ~ FF Secret Key |
double word Balance Data |
Balance Increment | |||
| DEC.xxxxxxxxxxxx xx = 00 ~ FF Secret Key |
Balance Decrement | ||||
| R_BAL.xxxxxxxxxxxx xx = 00 ~ FF Secret Key |
사용안함 | Read Balance | 저장위치 + 0 : 카드 상태 값, ( 1 : 정상, 0 : 이상, 4 : 통신 이상 ) 정상 일 떄 저장위치 + 1 : STAT 값, ( 1 : 카드 Detection, 0 : 카드 Non-Detection ) 저장위치 + 2 : 읽은 Balance Data. ( double word 단위 ) 이상 일 떄 저장위치 + 1 : 에러 상태 값 ( <표 2> 참조 ) |
||
| LED | 사용안함 | 사용안함 |
0 = 모두 Off, 1 = Red On, 2= Orange On, 3 = Green On |
LED On/Off | 저장위치 + 0 : 카드 상태 값, ( 1 : 정상, 0 : 이상, 4 : 통신 이상 ) 정상 일 떄 저장위치 + 1 : STAT 값, ( 1 : 카드 Detection, 0 : 카드 Non-Detection ) 이상 일 떄 저장위치 + 1 : 에러 상태 값 ( <표 2> 참조 ) |
| EJECT | 사용안함 | Eject | |||
| STS | Status Request | ||||
| <표 3> KYT-7000 Series Card Reader 통신 드라이버의 쓰기 명령인자 및 상태 값 저장위치와 내용 | |||||
설정 예1)
PORT : 0 STATION : 15 ADDRESS : 100 EXTRA1 : W_BAL.123456789012 EXTRA2 : 2 출력 값 : 10000 으로 설정하고 아날로그 출력을 하면 Key Type = A, Sector = F, Blocl = 2, Secter Key = '123456789012' ( 6 byte ), Balance 값은 10,000 으로 Balance Write 출력을 할 수 있다.
출력 후 출력완료 상태 값은 100 ~ 101 번지 WORD/DWORD/FLOAT/DOUBLE 메모리에 저장한다.
설정 예2)
PORT : 0 STATION : 31 ADDRESS : 200 EXTRA1 : W_CHAR.123456789012.1234567890123456 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 Key Type = B, Sector = F, Blocl = 0, Secter Key = '123456789012' ( 6 byte ), 출력 할 문자열은 1234567890123456 으로 Character Write 출력을 할 수 있다.
출력 후 출력완료 상태 값은 200 ~ 201 번지 WORD/DWORD/FLOAT/DOUBLE 메모리에 저장한다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 300 EXTRA1 : R_BAL.123456789012 EXTRA2 : 1 으로 설정하고 아날로그 출력을 하면 Key Type = A, Sector = 0, Blocl = 1, Secter Key = '123456789012' ( 6 byte ) 의 Card Balance 값을 읽을 수 있다.
출력 후 읽은 상태 값은 300 ~ 301 번지 메모리에 저장하고, 정상 읽기 상태일 때는 302번지(DWORD) 메모리에 읽은 Balance 값을 저장한다.
