KVC450 Compact SHIM Gauge 통신드라이버는 국내 ㈜케이브이씨 사의 KVC450 Compact SHIM Gauge Module과 통신을 위한 드라이버이다.

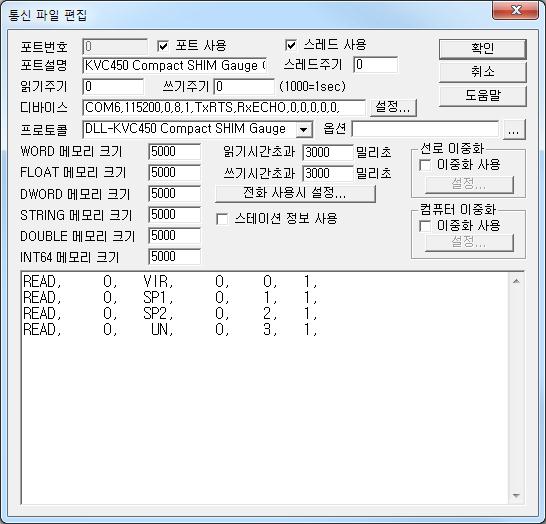

<그림 1>은 KVC450 Compact SHIM Gauge 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> KVC450 Compact SHIM Gauge 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 연결된 통신포트(COM6), 통신속도(115200), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
KVC450 Compact SHIM Gauge 통신드라이버의 읽기 작성 형식
KVC450 Compact SHIM Gauge 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 15 사이의 장비 ID 를 입력.
2) 읽기 명령어 – VIR, SP1, SP2, UN 의 읽기 명령어를 입력.(<표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 개수를 입력. 1로 설정.
읽기 설정 예)
READ, 0, VIR, 0, 0, 1,
READ, 0, SP1, 0, 1, 1,
READ,
0, SP2, 0, 2, 1,
READ, 0, UN, 0, 3, 1,
<표 1>은 KVC450 Compact SHIM Gauge 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.
| 명령어 | 내용 | 저장내용 | 비고 |
| VIR | Virtual Vacuum 값 읽기 | 메모리 저장위치 + 0 : Virtual Vacuum 값 | Float/Double 형식 |
| SP1 | Setting Point 1 값 읽기 | 메모리 저장위치 + 0 : Setting Point 1 값 | Float/Double 형식 |
| SP2 | Setting Point 2 값 읽기 | 메모리 저장위치 + 0 : Setting Point 2 값 | Float/Double 형식 |
| UN | Unit/SP1/SP2 상태 상태 값 읽기 | 메모리 저장위치 + 0 : Unit (0 = Torr, 1 = Pascal) 메모리 저장위치 + 1 : SP1 Status (0 = Off, 1 = On) 메모리 저장위치 + 2 : SP2 Status (0 = Off, 1 = On) |
|
| <표 1> KVC450 Compact SHIM Gauge 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치 | |||
KVC450 Compact SHIM Gauge 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

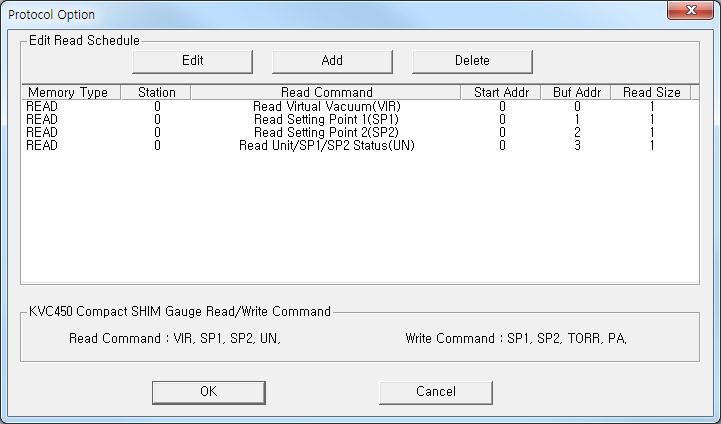

| <그림 2> KVC450 Compact SHIM Gauge 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

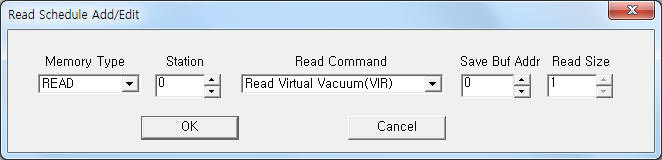

| <그림 3> KVC450 Compact SHIM Gauge 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 KVC450 Compact SHIM Gauge의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : PLC에 연결된 PORT 번호.
2) STATION : 0 ~ 15 사이의 장비 ID 를 입력.
3) ADDRESS : 사용안함.
4) EXTRA 1 : SP1, SP2, TORR, PA 의 쓰기 명령어를 입력. (<표 2> 참조)
5) EXTRA 2 : 사용안함.
<표 2>는 KVC450 Compact SHIM Gauge 드라이버의 쓰기 명령어 종류와 내용이다.
| 쓰기 명령어 | 내용 | 출력 값 | |
| SP1 | SP1 값을 설정 | Float/Double 값으로 설정 | |
| SP2 | SP2 값을 설정 | Float/Double 값으로 설정 | |
| TORR | Torr 로 Unit 변경 | 사용안함 | |
| PA | Pascal 로 Unit 변경 | 사용안함 | |
| <표 2> KVC450 Compact SHIM Gauge 드라이버의 쓰기 명령어 종류와 내용 | |||
설정 예1)
PORT:0, station:0, ADDRESS:0000, Extra1:SP1, Extra : 0 이라고 설정하고 아날로그 출력을 하면 KVC450 Compact SHIM Gauge 장비의 SP1 값을 설졍한 값으로 변경할 수 있다.
설정 예2)
PORT:0, station:0, ADDRESS:0000, Extra1:TORR, Extra : 0 이라고 설정하고 아날로그 출력을 하면 KVC450 Compact SHIM Gauge 장비의 Unit 를 Torr로 변경할 수 있다.
블록 쓰기
KVC450 Compact SHIM Gauge 통신 드라이버의 블록 쓰기는 없다.

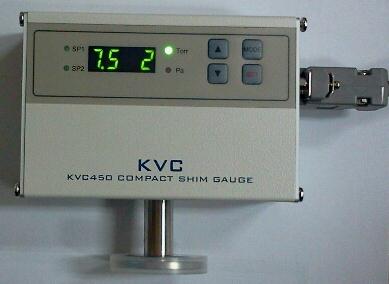

<그림 4>는 KVC450 Compact SHIM Gauge 장비의 모습이다.
 |
| <그림 4> KVC450 Compact SHIM Gauge 장비의 모습 |
