KNX EIB 485 Protocol 통신드라이버는 KNX Association 의 표준 프로토콜로 485 통신을 위한 드라이버이다.

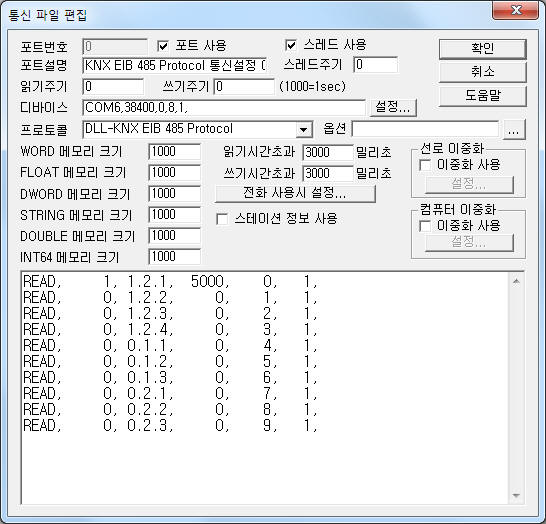

<그림 1>은 KNX EIB 485 Protocol 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> KNX EIB 485 Protocol 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 디바이스는 연결된 통신포트 ( COM6 ), 통신속도( 38400 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ) 순으로 입력한다.
KNX EIB 485 Protocol 드라이버의 읽기 작성 형식
KNX EIB 485 Protocol 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 주기적인 읽기 사용여부 – 1 = 사용, 0 = 사용안함.
2) Group 주소 – Main.Sub.Device 주소를 . (점) 으로 구분하여 입력. 예) 0.1.2.
3) 주기적인 읽기의 주기 – 0 ~ 600000 milli 초 단위로 입력. ( 1초 = 1000, 0 = 계속 읽기).
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정.
읽기 설정 예)
READ, 1, 1.2.1, 5000, 0, 1,
READ, 0, 1.2.2, 0, 1, 1,
READ, 0, 1.2.3, 0,
2, 1,
READ, 0, 1.2.4, 0, 3, 1,
READ, 0, 0.1.1, 0, 4, 1,
READ, 0, 0.1.2,
0, 5, 1,
READ, 0, 0.1.3, 0, 6, 1,
READ, 0, 0.2.1, 0, 7, 1,
READ, 0,
0.2.2, 0, 8, 1,
READ, 0, 0.2.3, 0, 9, 1,
KNX EIB 485 Protocol 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

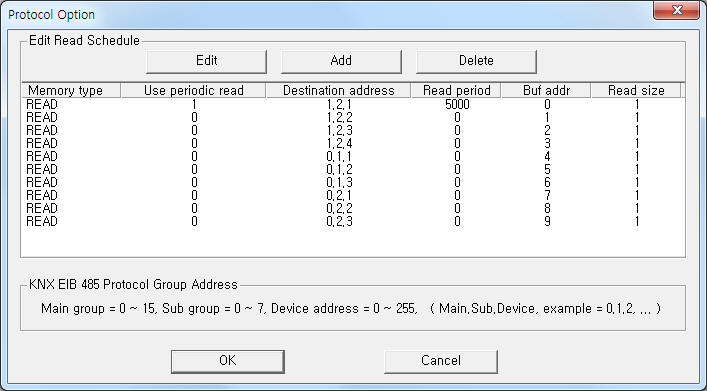

| <그림 2> KNX EIB 485 Protocol 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

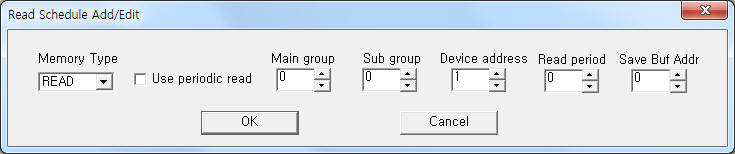

| <그림 3> KNX EIB 485 Protocol 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 KNX EIB 485 장비를 제어할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 사용안함.
3) Address 사용안함.
4) Extra1 출력할 Group 주소 – Main.Sub.Device 주소를 . (점) 으로 구분하여 입력. 예) 0.1.2.
5) Extra2 출력 데이터 종류.
0 = bit 단위 출력,
1 = byte 단위 출력,
2 = word 단위 출력.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0 EXTRA1 : 0.0.1 EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 Main, 0번 Sub, 1 번 Device 주소 값을 bit 단위로 제어(On, Off)할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0 EXTRA1 : 0.2.1 EXTRA2 : 1 으로 설정하고 아날로그 출력을 하면 0 번 Main, 2 번 Sub, 1 번 Device 주소 값을 byte 단위로 설정할 수 있다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0 EXTRA1 : 1.2.3 EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 1 번 Main, 2 번 Sub, 3 번 Device 주소 값을 word 단위로 설정할 수 있다.

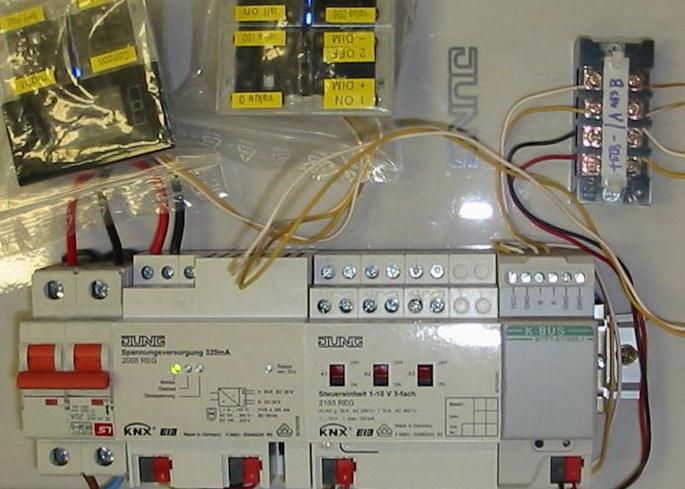

<그림 4>는 KNX EIB 485 장비의 모습이다.
 |
| <그림 4> KNX EIB 485 장비의 모습 |
