KMA Weather Data Read 통신 드라이버

KMA Weather Data Read 통신드라이버는 기상청의 기상 데이터를 읽기 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 KMA Weather Data Read 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

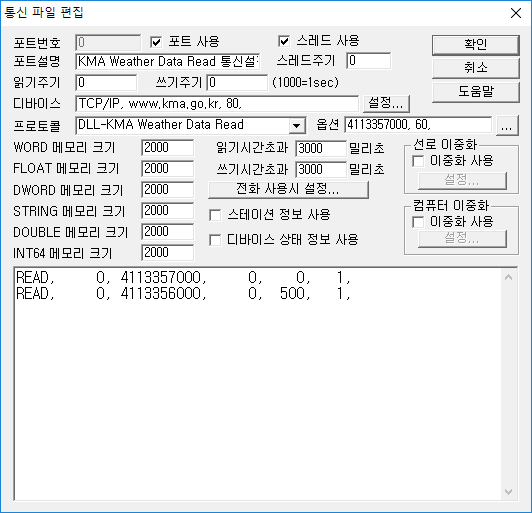

<그림 1> KMA Weather Data Read 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 연결형식(TCP/IP), 장비의 IP번지( www.kma.go.kr), 설정된 TCP 서비스 포트(80)  순으로 입력한다.

또한 옵션 부에는 기본 사이트 번호(기상청에서 지정한 사이트 번호를 입력, default :  4113357000), 읽기 스케쥴 간 읽기 간격(3 ~ 6000초, 기본 : 60)을 설정한다.

KMA Weather Data Read 드라이버의 읽기 작성 형식

KMA Weather Data Read 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 사용안함.

2) 읽을 사이트 번호 – 4113357000 과 같은 사이트 번호. ( 기상청 자료를 참조, 빈칸일 경우 옵션에서 입력한 기본 사이트 번호를 사용 )

3) 읽을 데이터 Address – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 0, 4113357000, 0, 0, 1,
READ, 0, 4113356000, 0, 500, 1,

<표 1>은 KMA Weather Data Read 통신 드라이버의 읽을 사이트 번호와 읽은 값 저장내용이다.

KMA Weather Data Read 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64/STRING 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

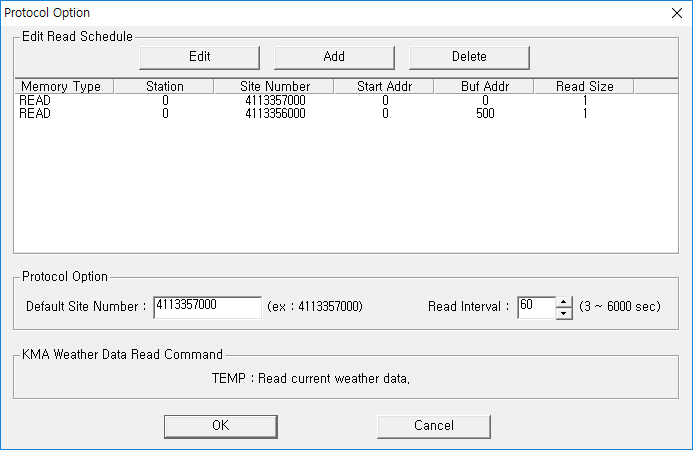

<그림 2> KMA Weather Data Read 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 'Default Site Number', 'Read Interval' 영역에서도 기본 사이트 번호와 읽기 스케쥴 간 읽기 간격을 설정할 수 있다.

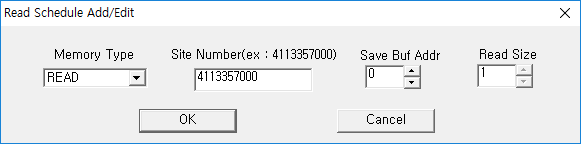

<그림 3> KMA Weather Data Read 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

KMA Weather Data Read 드라이버의 쓰기 설정으로 설정한 사이트의 기상 값을 읽을 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.

1) Port           연결된 통신포트 번호. (COM 번호가 아님)

2) Station       사용안함.

3) Address      읽은 값을 저장할 메모리 번지. ( 10 진수 )

4) Extra1        4113357000 과 같은 사이트 번호. ( 기상청 자료를 참조, 빈칸일 경우 옵션에서 입력한 기본 사이트 번호를 사용 )

5) Extra2        사용안함.

설정 예1)

PORT : 0   STATION : 0  ADDRESS : 1000  EXTRA1 : 4113356000  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 기상청에서 설정한 4113356000 사이트의 기상자료를 읽어서 1000 메모리 번지부터 읽은 값을 순서대로 저장한다.
