JOAS DALI Lighting Controller 통신 드라이버

JOAS DALI Lighting Controller 통신드라이버는 국내 중앙제어(주)의 DALI 조명제어 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

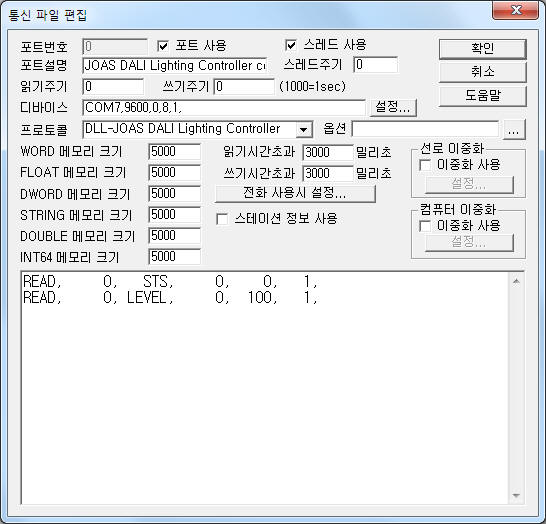

<그림 1>은 JOAS DALI Lighting Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

<그림 1> JOAS DALI Lighting Controller 통신 드라이버의 통신파일 편집 예

<그림 1>의 DEVICE 설정은 통신포트( COM7 ), 통신속도( 9600 ), Parity Bit ( 0 ), Data Bit ( 8 ), Stop Bit ( 1 ) 순으로 장비에 설정된 값을 입력한다.

JOAS DALI Lighting Controller 드라이버의 읽기 작성 형식

JOAS DALI Lighting Controller 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) Cell ID번호 – 0 ~ 254 Cell ID 번호, 255 는 Broadcasting ID.

2) 읽기 종류 – STS, LEVEL 중에서 입력. ( <표 1> 참조 )

3) 읽을 시작번지 – 사용안함. ( 0 으로 설정 )

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정. 읽기 종류에 따라 고정.

읽기 설정 예)

READ,  0,   STS,  0,   0,  1,

READ,  0, LEVEL,  0, 100,  1,

<표 1>은 JOAS DALI Lighting Controller 통신 드라이버의 읽기 종류별 저장위치와 위치이다.

JOAS DALI Lighting Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

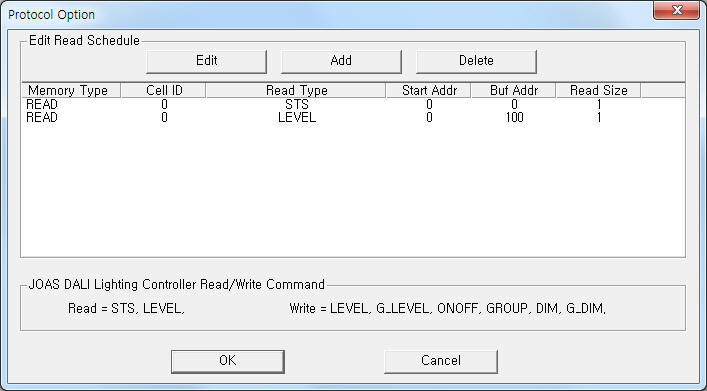

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> JOAS DALI Lighting Controller 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

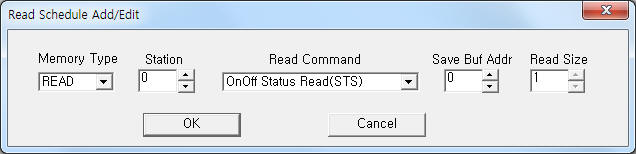

<그림 3> JOAS DALI Lighting Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로 JOAS DALI Lighting Controller를 제어할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         0 ~ 254 Cell ID 번호, 255 는 Broadcasting ID.

3) Address        0 ~ 255, Ballst 로 등록되어 있는 개별 SADDR 번호. ( 10진수 )

4) Extra1          출력 명령 = LEVEL, G_LEVEL, ONOFF, GROUP, DIM, G_DIM.

LEVEL = 개별 전등 Level 제어. 출력 값 범위 = 0 ~ 100%.

G_LEVEL = 그룹 전등 Level 제어. 출력 값 범위 = 0 ~ 100%.

ONOFF = 개별 전등 On, Off 제어. 출력 값 범위 : 0 = Off, 1 = On.

GROUP = 그룹 전등 On, Off 제어. 출력 값 범위 : 0 = Off, 1 = On.

DIM = 개별 전등 Dimming Up, Down 제어. 출력 값 범위 : 0 = Down, 1 = Up.

G_DIM = 그룹 전등 Dimming Up, Down 제어. 출력 값 범위 : 0 = Down, 1 = Up.

5) Extra2          사용안함.

설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0000  EXTRA1 : LEVEL  EXTRA2 :  0 으로 설정하고 아날로그 출력을 하면 0 번 Cell ID, 0 번 SADDR의 Level 값을 지정한 값으로 설정할 수 있다.(Level 범위 = 0 ~ 100%)

설정 예2)

PORT : 0   STATION : 0   ADDRESS : 0002  EXTRA1 : LEVEL  EXTRA2 :  0 으로 설정하고 아날로그 출력을 하면 0 번 Cell ID, 2 번 SADDR의 Level 값을 지정한 값으로 설정할 수 있다.(Level 범위 = 0 ~ 100%)

설정 예3)

PORT : 0   STATION : 0   ADDRESS : 0003  EXTRA1 : ONOFF  EXTRA2 :  0 으로 설정하고 아날로그 출력을 하면 0 번 Cell ID, 3 번 SADDR의 전등을 On, Off 할 수 있다.( 1 = On, 0 = Off )

설정 예4)

PORT : 0   STATION : 0   ADDRESS : 0004  EXTRA1 : DIM  EXTRA2 :  0 으로 설정하고 아날로그 출력을 하면 0 번 Cell ID, 4 번 SADDR의 전등 Dimming 값을 증가 또는 감소 시킬 수 있다.( 1 = 증가, 0 = 감소 )

3. JOAS DALI Lighting Controller 장비의 모습

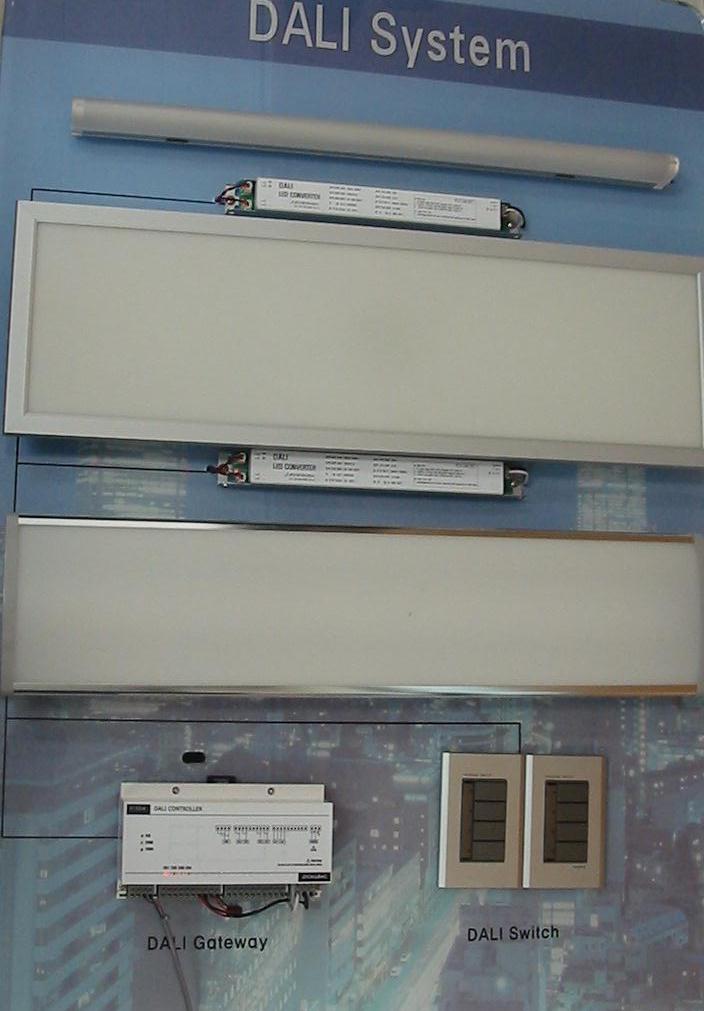

<그림 4>는 JOAS DALI Lighting Controller 장비의 모습이다.

<그림 4> JOAS DALI Lighting Controller 장비의 모습
