Instromet Volume Corrector 555 통신드라이버는 벨기에의 Instromet International 사의 Volume Corrector 555 장비와 통신을 위한 드라이버이다.

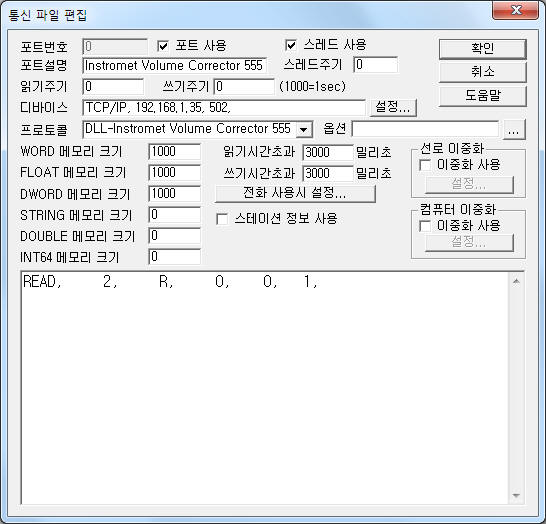

<그림 1>은 Instromet Volume Corrector 555 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> Instromet Volume Corrector 555 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 연결 디바이스 형태(TCP/IP), 장비의 IP 번지(192.168.1.35), 서비스 포트(502), 순으로 장비에 설정된 값을 입력한다.
Instromet Volume Corrector 555 통신드라이버의 읽기 작성 형식
Instromet Volume Corrector 555 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 2로 고정.
2) 읽기 명령어 – R 읽기 명령어로 고정.
3) 읽을 주소 – 사용안함.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 개수를 입력. 1로 설정.
읽기 설정 예)
READ, 2, R, 0, 0, 1,
<표 1>은 Instromet Volume Corrector 555 통신 드라이버의 R 읽기 명령어의 읽은 값 내용과 저장위치이다.
| 명령어 | 내용 | 저장내용 |
R |
상태 읽기 |
메모리 저장위치 + 0 : 보정기 ID(DWORD), 메모리 저장위치 + 1 : 순간 유량(Float), 메모리 저장위치 + 2 : 보정된 순간유량(Float), 메모리 저장위치 + 3 : 압력(Float), 메모리 저장위치 + 4 : 온도(Float), 메모리 저장위치 + 5 : 유량 값 정수 부분(DWORD), 메모리 저장위치 + 6 : 유량 값 정수이하 부분(Float), 메모리 저장위치 + 7 : 보정된 유량 값 정수 부분(DWORD), 메모리 저장위치 + 8 : 보정된 유량 값 정수이하 부분(Float), 메모리 저장위치 + 9 : CF(Float) |
| <표 1> Instromet Volume Corrector 555 통신 드라이버의 R 읽기 명령어의 읽은 값 내용과 저장위치 | ||
Instromet Volume Corrector 555 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의

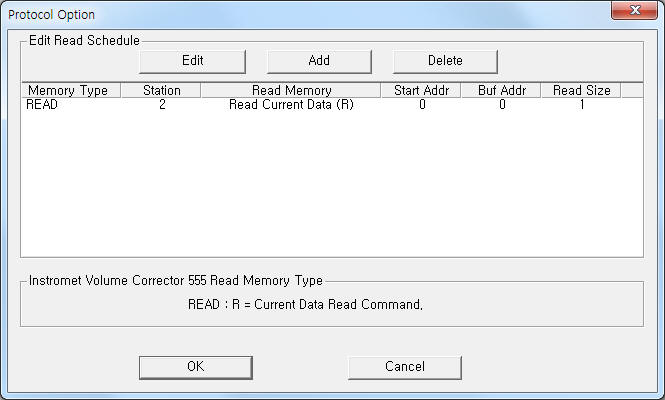

아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
| <그림 2> Instromet Volume Corrector 555 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

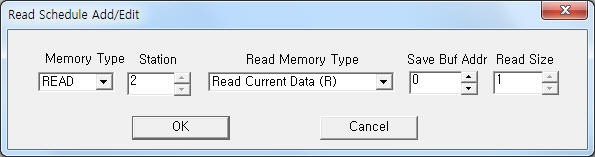

| <그림 3> Instromet Volume Corrector 555 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
Instromet Volume Corrector 555 통신 드라이버의 쓰기설정은 없다.
Instromet Volume Corrector 555 장비의 Ethernet 소켓에 일반적인 LAN 케이블을 연결한다.

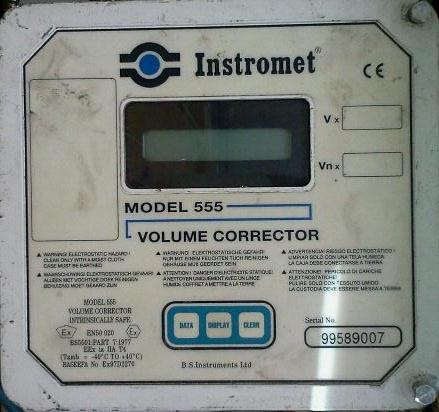

<그림 4>는 Instromet Volume Corrector 555 장비의 데이터를 읽기위한 컨트롤러의 모습이고 <그림 5>는 555 장비의 모습이다.
 |
| <그림 4> Instromet Volume Corrector 555 장비의 데이터를 읽기위한 컨트롤러의 모습 |
 |
| <그림 5> Instromet Volume Corrector 555 장비의 모습 |
