IP Broadcasting Agent 통신드라이버는 새서울정보통신(주)의 IP 방송 Agent 프로그램을 제어하기 위한 드라이버이다.
<그림 1>은 IP Broadcasting Agent 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|

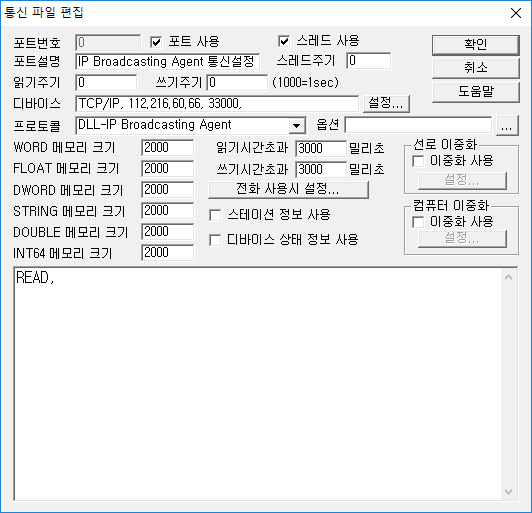

| <그림 1> IP Broadcasting Agent 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 디바이스는 연결형식(TCP/IP), 장비의 IP번지( 112.216.60.66), 설정된 TCP 서비스 포트(33000) 순으로 입력한다.
IP Broadcasting Agent 드라이버의 읽기 작성 형식
IP Broadcasting Agent 통신 드라이버의 읽기는 READ, 한 줄만 작성한다.
읽기 설정 예)
READ,
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자에서 쓰기 설정방법을 보여준다.
 |

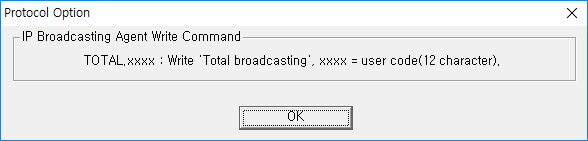

| <그림 2> IP Broadcasting Agent 통신 드라이버의 옵션 대화상자의 예 |
IP Broadcasting Agent 드라이버의 쓰기 설정으로 IP 방송 Agent 프로그램을 제어할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 사용안함.
3) Address 쓰기 상태 값을 저장할 메모리 번지. ( 10 진수 )
4) Extra1 TOTAL.xxxx 형식의 쓰기 명령어.
TOTAL : 전체 방송 명령어,
xxxx : 최대 12자의 사용자 코드(영문기준).
5) Extra2 33 ~ 47 사이의 방송 타입.
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0050 EXTRA1 : TOTAL.123456789012 EXTRA2 : 33 으로 설정하고 아날로그 출력을 하면 사용자 코드 '123456789012' 로 전체 방송 명령을 전송할 수 있다.
또한 50번지 WORD, DWORD, FLOAT, DOUBLE, INT64 번지 메모리에 쓰기 상태 값을 저장한다. 상태 값 = 2 : 쓰기 중, 1 : 정상 쓰기 완료, 0 : 쓰기 에러(시간초과, 코드 불량 등).
