HNS Smart I/O I Read/Write 통신 드라이버

HNS Smart I/O I Read/Write 통신드라이버는 국내 (주)에이치앤에스의 Smart I GPIO 장비와 통신을 위한 드라이버이다.

중요) HNS Smart I/O I Read/Write 통신 드라이버는 Smart 프로그램(CE 용)에서만 사용할 수 있다.

HNS Smart I/O I Read/Write 통신 드라이버는 '에이치앤에스'에서 제공하는 DLL 파일이 있어야 한다.

필요 DLL 파일 이름 : IEC1000HWCON.dll

1. 읽기 설정

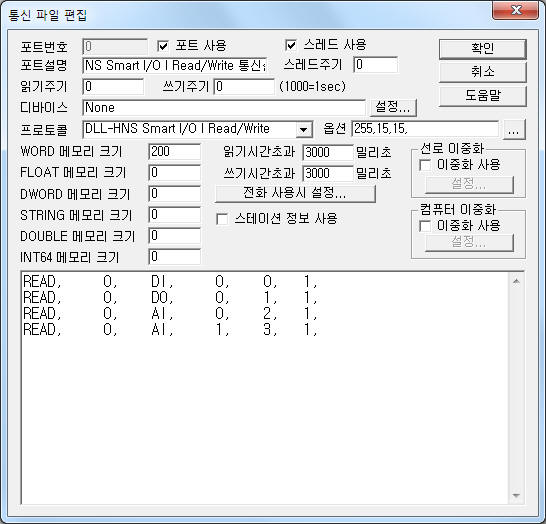

<그림 1>은 HNS Smart I/O I Read/Write 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

<그림 1> HNS Smart I/O I Read/Write 통신 드라이버의 통신파일 편집 예

<그림 1>의 DEVICE 는 None 으로 설정한다.

또한 프로토콜 옵션 부에는 디지털 입력 모듈의 입,출력 선택(0 ~ 255, 0 = 모두 입력, 255 = 모두 출력, 기본 = 0), FET 출력 모듈의 입,출력 선택(0 ~ 15, 0 = 모두 입력, 15 = 모두 출력, 기본 = 15),  Relay 출력 모듈의 입,출력 선택(0 ~ 15, 0 = 모두 입력, 15 = 모두 출력, 기본 = 15)를 콤마( , )로 구분하여 입력한다.

HNS Smart I/O I Read/Write 드라이버의 읽기 작성 형식

HNS Smart I/O I Read/Write 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) Station – 사용안함.

2) 읽기 종류 – DI, DO, AI 중에서 입력. ( <표 1> 참조 )

3) 읽을 시작번지 – AI 읽기 종류일 때 0, 1 채널 번호 입력, 기타 읽기 종류 = 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ,  0,  DI,  0,  0,  1,

READ,  0, DO,  0, 1,  1,

READ,  0, AI,   0,  2,  1,

READ,  0, AI,   1,  3,  1,

<표 1>은 HNS Smart I/O I Read/Write 통신 드라이버의 읽기 종류별 저장위치와 위치이다.

HNS Smart I/O I Read/Write 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

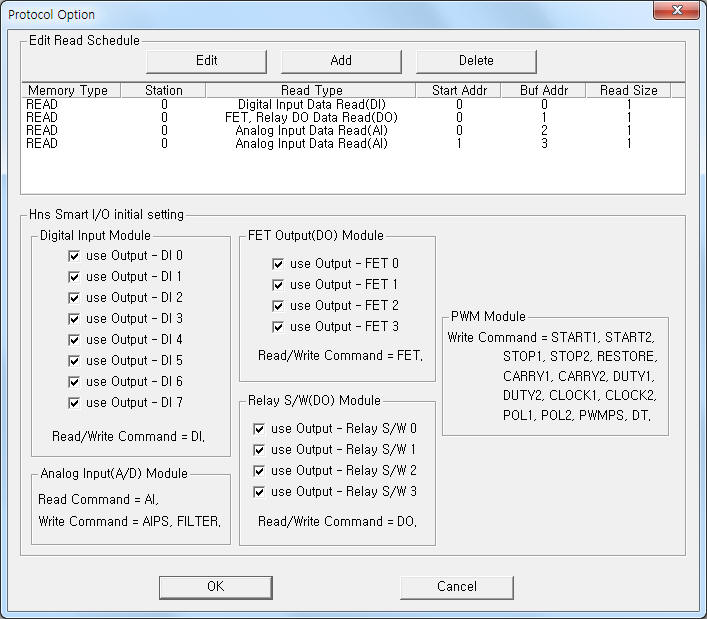

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

<그림 2> HNS Smart I/O I Read/Write 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

<그림 2>의 'Digital Input Module', 'FET Output Module', 'Relay S/W Module' 영역에서도 디지털 입력, FET 출력, Relay 출력 모듈의 입,출력을 설정할 수 있다.

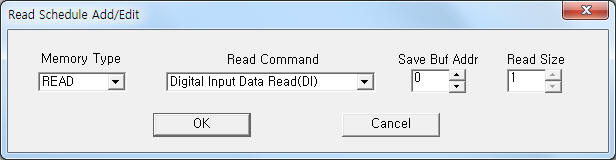

<그림 3> HNS Smart I/O I Read/Write 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로 HNS Smart I/O I 모듈을 제어할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소

1) Port             연결된 통신포트 번호. (COM 번호가 아님)

2) Station         사용안함.

3) Address        출력 모듈의 어드레스포인트 번호 또는 출력한 값을 저장할 통신메모리 번지. ( 10진수 )

DI, DO 출력 명령 = 0 ~ 7 어드레스.

기타 출력명령(RESTORE 제외) = 출력한 값을 저장할 통신메모리 번지.

4) Extra1          출력 명령 = DI, DO, AIPS, FILTER, START1, START2, STOP1, STOP2, RESTORE, CARRY1, CARRY2, DUTY1, DUTY2, CLOCK1, CLOCK2, POL1, POL2, PWMPS, DT.

DI, DO = 디지털 입력, FET/Relay 출력 설정.

AIPS = 아날로그 입력 모듈의 Pre Scale 값 설정.

FILTER = 아날로그 입력 모듈의 Filtering Enable(On), Disable(Off) 설정.

 START1, START2 = PWM 모듈 1, 2 의 Start 명령 출력. 출력 후 출력한 값을 Address 메모리에 보관.

 STOP1, STOP2 = PWM 모듈 1, 2 의 Stop 명령 출력. 출력 후 출력한 값을 Address 메모리에 보관.

 RESTORE = PWM 모듈의 Restore 명령 출력.

CARRY1, CARRY2 = PWM 모듈 1, 2 의 Carry Counter 값을 출력. 출력 후 출력한 값을 Address 메모리에 보관.

DUTY1, DUTY2 = PWM 모듈 1, 2 의 Duty rate 값을 출력. 출력 후 출력한 값을 Address 메모리에 보관.

CLOCK1, CLOCK2 = PWM 모듈 1, 2 의 Clock Devider 값을 0 ~ 4( 0 : 1/1, 1 : 1/2, 2 : 1/4, 3 : 1/8, 4 : 1/16 ) 사이로 출력. 출력 후 출력한 값을 Address 메모리에 보관.

POL1, POL2 = PWM 모듈 1, 2 의 Polarity Set Enable(On), Disable(Off) 설정. 출력 후 출력한 값을 Address 메모리에 보관.

PWMPS = PWM 모듈의 Pre Scale 값 설정. 출력 후 출력한 값을 Address 메모리에 보관.

DT = PWM 모듈의 Dead Time 값 설정. 출력 후 출력한 값을 Address 메모리에 보관.

5) Extra2          사용안함.

설정 예1)

PORT : 0   STATION : 0   ADDRESS : 0000  EXTRA1 : DO  EXTRA2 :  0 으로 설정하고 아날로그 출력을 하면 첫번째 FET 출력을 제어(On, Off)할 수 있다.

설정 예2)

PORT : 0   STATION : 0   ADDRESS : 0002  EXTRA1 : DO  EXTRA2 :  0 으로 설정하고 아날로그 출력을 하면 세번째 FET 출력을 제어(On, Off)할 수 있다.

설정 예3)

PORT : 0   STATION : 0   ADDRESS : 0007  EXTRA1 : DO  EXTRA2 :  0 으로 설정하고 아날로그 출력을 하면 네번째 Relay 출력을 제어(On, Off)할 수 있다.

설정 예4)

PORT : 0   STATION : 0   ADDRESS : 0100  EXTRA1 : DUTY1  EXTRA2 :  0 으로 설정하고 아날로그 출력을 하면 1번 PWM 모듈의 Duty rate 값을 설정할 수 있다.

설정한 Duty rate 값은 100번지 WORD, DWORD, FLOAT, DOUBLE, INT64 메모리에 저장한다.

3. HNS Smart I/O I Read/Write 장비의 모습

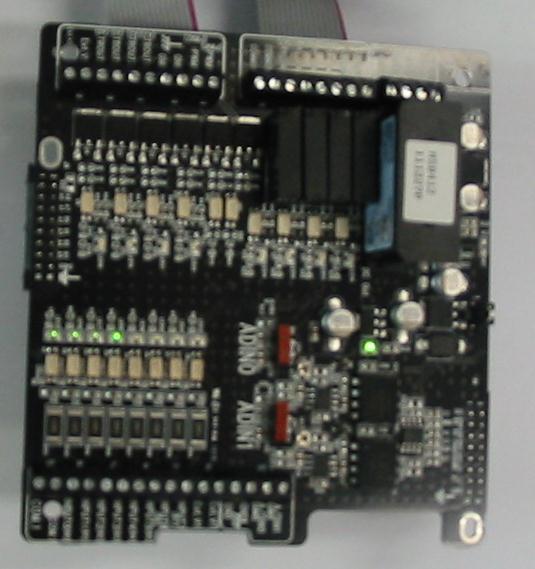

<그림 4>는 HNS Smart I/O I Read/Write 장비의 모습이다.

<그림 4> HNS Smart I/O I Read/Write 장비의 모습
