Heating Jacket Controller 통신 드라이버

Heating Jacket Controller 통신드라이버는 (주)미래보의 온도 컨트롤러와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 Heating Jacket Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

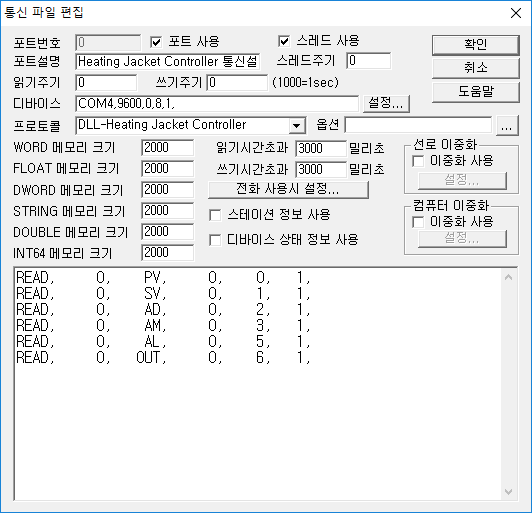

<그림 1> Heating Jacket Controller 통신 드라이버의 통신파일 편집 예

<그림 1>에서 연결된 통신포트( COM4 ), 통신속도( 9600 ), 패리티 비트( 0 ), 데이터 비트( 8 ), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.

Heating Jacket Controller 드라이버의 읽기 작성 형식

 Heating Jacket Controller 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 사용안함.

2) 읽을 명령어 – PV, SV, AD, AM, AL, OUT 중에서 설정. ( <표 1> 참조 )

3) 읽을 데이터 Address – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ,   0,   PV,   0,  0,  1,
READ,   0,   SV,   0,  1,  1,
READ,   0,   AD,   0,  2,  1,
READ,   0,   AM,   0,  3,  1,
READ,   0,   AL,   0,  5,  1,
READ,   0,   OUT,  0,  6,  1,

<표 1>은 Heating Jacket Controller 통신 드라이버의 읽기 명령어 종류별 읽은 값 저장위치와 내용이다.

Heating Jacket Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

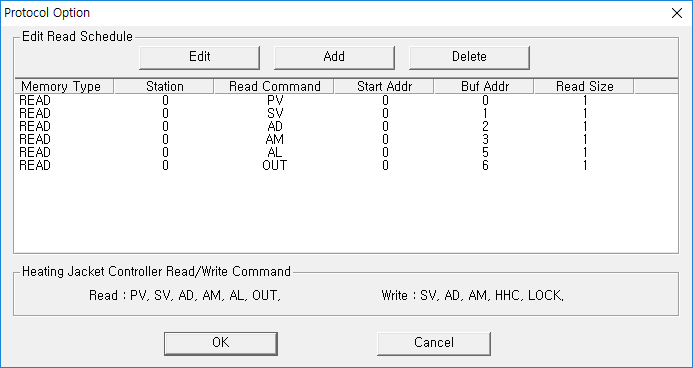

<그림 2> Heating Jacket Controller통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

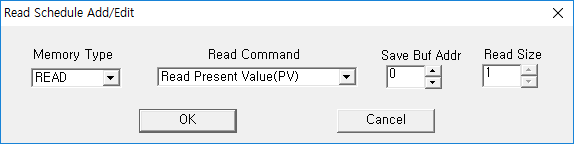

<그림 3> Heating Jacket Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

Heating Jacket Controller 드라이버의 쓰기로 온도 컨트롤러의 설정 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.

1) Port           연결된 통신포트 번호. (COM 번호가 아님)

2) Station       사용안함.

3) Address      사용안함.

4) Extra1        SV, AD, AM, HHC, LOCK 의 쓰기 명령어름 입력.

SV : 설정온도 값 쓰기,             출력 값 = 소수점 1자리로 입력.

AD :Alarm 표시여부 설정,         출력 값 = 1 : 표시, 0 : 표시 안함.

AM : Alarm Margin  값 설정,     출력 값 = 상/하한 설정 값, 소수점 없음.

HHC : HiHi Alarm Clear,         출력 값 = 상관 없이 항상 Alarm Clear.

LOCK : Lock/Unlock 설정,        출력 값 = 1 : Lock, 0 : Unlock.

5) Extra2        사용안함.

설정 예1)

PORT : 0   STATION : 0  ADDRESS : 0  EXTRA1 : SV  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 설정온도 값을 변경할 수 있다.

3.  Heating Jacket 장비의 모습

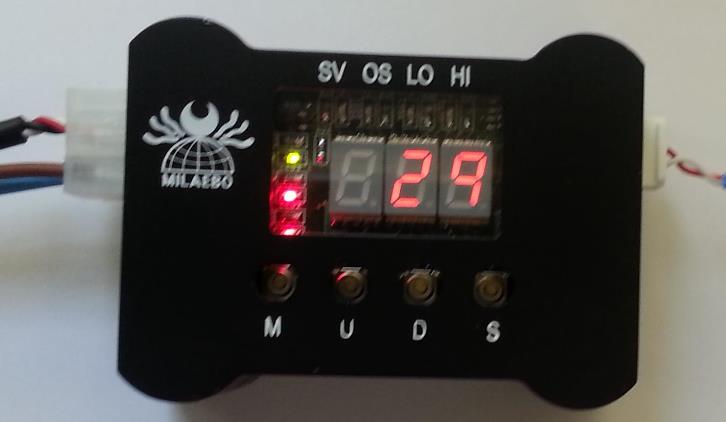

<그림 4> 는  Heating Jacket 장비의 모습이다.

<그림 4>  Heating Jacket 장비의 모습
