HanaCTS MCU Controller 는 국내 (주)하나시티에스의 MCU 장비와 통신을 하기 위한 드라이버이다.

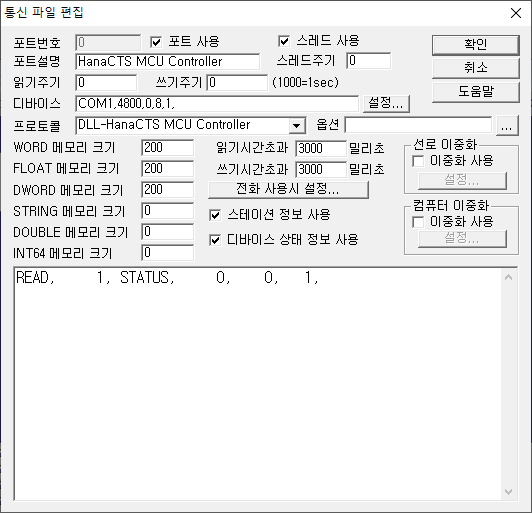

<그림 1>은 HanaCTS MCU Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> HanaCTS MCU Controller 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 디바이스는 연결된 통신포트(COM1), 통신속도( 4800 ), 패리티 비트 ( 0 ), 데이터 비트 ( 8 ), 정지 비트 ( 1 ), 순으로 입력한다.
또한 옵션 부에는 Relay Data를 메모리에 저장한 후 Group Data를 메모리에 저장하기 전의 여백 설정값을 정수로 (기본 = 36) 을 입력할 수 있다.
HanaCTS MCU Controller 드라이버의 읽기 작성 형식
HanaCTS MCU Controller 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 스테이션 – 0 ~ 63 사이의 설정된 장비 번호. (MCU ID)
2) 읽을 종류– STATUS 로 고정.
3) 읽을 데이터 Address – 사용안함. (항상 0로 설정)
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 데이터의 크기 – 71개로 고정.( 항상 1로 설정)
옵션의 여백 설정값에 따라 Group Data의 저장 위치와 필요한 총 메모리크기는 달라짐.
읽기 설정 예)
READ, 1, STATUS, 0, 0, 1,
<표 1>은 HanaCTS MCU Controller 통신 드라이버의 읽은 값 저장내용이다.
통신메모리 저장위치 |
저장 내용 |
| 저장위치 + 0 ~ 63: 해당 Station MCU 장비의 0 ~ 63번 RCU의 상태값 (Word) | 0 bit: 사용안함 1 bit: 해당 RCU의 1번 Rleay 상태값 ON(1)/OFF(0) 2 bit: 해당 RCU의 2번 Relay 상태값 ON(1)/OFF(0) 3 bit: 해당 RCU의 3번 Relay 상태값 ON(1)/OFF(0) 4 bit: 해당 RCU의 4번 Relay 상태값 ON(1)/OFF(0) 5 bit ~ 8 bit: 해당 RCU 상태 통신가능(1)/통신불가(0) 9 bit ~ F bit: 사용안함 |
| 저장위치 + 63 + 옵션 GAP + 1 ~ 7 : 해당 Station MCU 장비의 0 ~ 63번 GROUP의 상태값 (10 bit) | Group Data 저장 위치 + 0의 0 bit: 0 Group의 상태값 ON(1)/OFF(0) Group Data 저장 위치 + 0의 1 bit: 1 Group의 상태값 ON(1)/OFF(0) …, Group Data 저장 위치 + 0의 9 bit: 9 Group의 상태값 ON(1)/OFF(0) Group Data 저장 위치 + 1의 0 bit: 10 Group의 상태값 ON(1)/OFF(0) Group Data 저장 위치 + 1의 1 bit: 11 Group의 상태값 ON(1)/OFF(0) …, Group Data 저장 위치 + 6의 3 bit: 63 Group의 상태값 ON(1)/OFF(0) Group Data 저장 위치 + 6의 4 ~ F bit: 사용안함 |
| <표 1> HanaCTS MCU Controller 통신 드라이버의 읽은 값 저장 메모리 및 위치 | |
HanaCTS MCU Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT 메모리에 동일한 값(저장형식만 다름)을 저장한다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

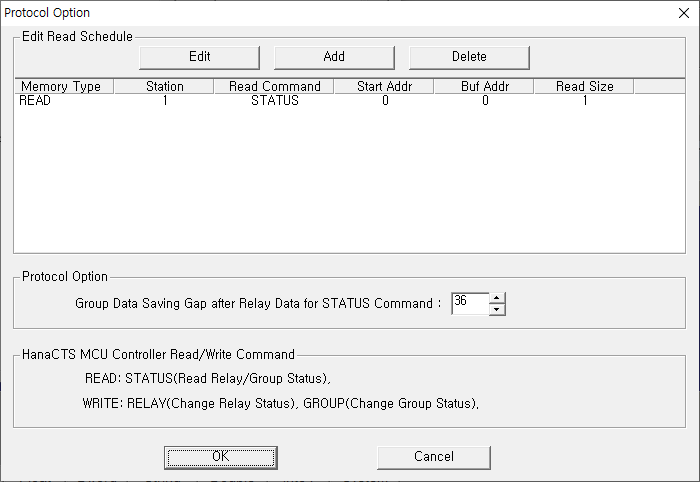

| <그림 2> HanaCTS MCU Controller 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
또한, 'Group Data Saving Gap after Relay Data for STATUS Command' 영역에서 Relay Data를 메모리에 저장한 후 Group Data를 메모리에 저장하기 전의 여백 설정값을 (기본 = 36) 설정할 수 있다.
 |

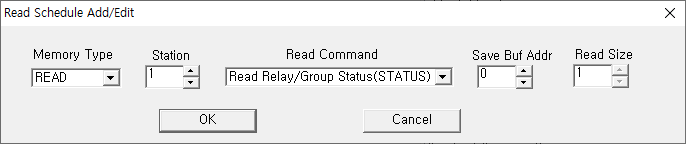

| <그림 3> HanaCTS MCU Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
HanaCTS MCU Controller 드라이버의 쓰기 설정으로 장비의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기를 위한 디지털 출력 태그 설정 내용은 다음과 같다.
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 0 ~ 63 사이의 설정된 장비 번호. (MCU ID)
3) Address 쓰기종류에 따른 출력할 번지
RELAY = 앞 2자리 - 출력할 RCU의 ID 번호 (10진수), 뒤 1자리 - 1~4 출력을 내보낼 해당 RCU의 Relay
GROUP = 0~63 - 출력을 내보낼 해당 Group의 번호
4)
Extra1 쓰기 종류.
RELAY: RCU의 1 ~ 4번 Relay에 대해 개별출력
GROUP: Group에 사전에 등록된 RCU와 Relay에 대해 출력
5) Extra2 유지시간 (초)
0: 즉시 (유지시간 없음)
1~... : n 초간 해당 Relay 설정값으로 유지
설정 예1)
PORT : 0 STATION : 1 ADDRESS : 001 EXTRA1 : RELAY EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 ID가 1인 MCU의 0번 RCU의 1번 Relay 값을 즉시 제어(ON/OFF) 할 수 있다.
설정 예2)
PORT : 0 STATION : 1 ADDRESS : 634 EXTRA1 : RELAY EXTRA2 : 4 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 ID가 1인 MCU의 63번 RCU의 4번 Relay 값을 4초간 변경(ON/OFF) 한 후 복귀 시킨다.
설정 예3)
PORT : 0 STATION : 1 ADDRESS : 0 EXTRA1 : GROUP EXTRA2 : 0 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 ID가 1인 MCU의 GROUP 0 에 등록된 리스트 값들을 즉시 제어(ON/OFF) 할 수 있다.
설정 예4)
PORT : 0 STATION : 1 ADDRESS : 63 EXTRA1 : GROUP EXTRA2 : 4 으로 설정하고 디지털 출력을 하면 0 번 포트에 연결된 ID가 1인 MCU의 GROUP 63 에 등록된 리스트 값들을 4초간 변경(ON/OFF) 한 후 복귀 시킨다.
아날로그 쓰기
아날로그 쓰기는 디지털 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
