HanYoung SM100 통신드라이버는 국내 (주)한영넉스의 다 채널 온도 조절기 SM100과 통신을 위한 드라이버이다.
<그림 1>은 HanYoung SM100 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|

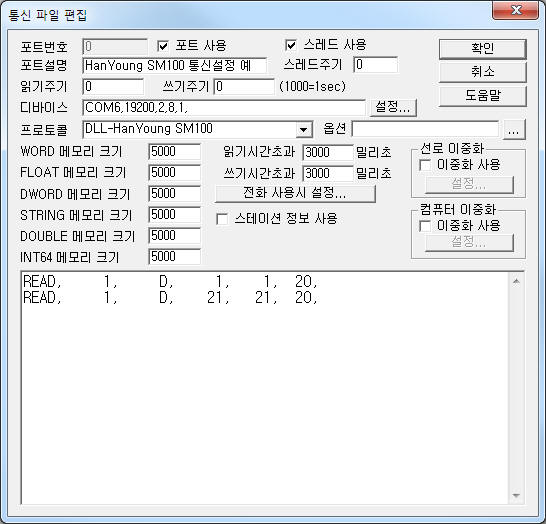

| <그림 1> HanYoung SM100 통신 드라이버의 통신파일 편집 예 |
<그림 1>에서 DEVICE는 통신포트(COM1), 통신속도(19200), 패리티 비트(2), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.
또한 프로토콜 옵션부에는 'Check Sum' 사용여부(0 : 사용안함, 1 : 사용, 기본 = 0)를 설정한다.
HanYoung SM100 통신드라이버의 읽기 작성 형식
HanYoung SM100 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 1 ~ 99 사이의 장비 Address 번호를 입력.
2) 읽기 명령어 – D 의 읽기 명령어를 입력.(<표 1> 참조)
3) 읽을 주소 – 1 ~ 1099 의 D Register 내의 읽기 시작 Address 를 입력.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 ~ 32 로 설정.
읽기 설정 예)
READ, 1, D, 1, 0, 20,
READ, 1, D, 21, 20, 20,
<표 1>은 HanYoung SM100 통신 드라이버의 D 읽기 명령의 읽을 주소 등에 대한 내용이고 <표 2>는 D Register 영역별 내용이다.
| 읽기 명령어 | 내용 | 읽을 주소 | 저장 내용 | 비고 |
| D | D Register 현재 값 읽기 | 1 ~ 1099 | 저장위치 + 0 ~ : 읽은 D Register 의 현재 값 |
읽는 크기 = 1 ~ 32 , <표 2> 참조 |
| <표 1> HanYoung SM100 통신 드라이버의 D 읽기 명령의 읽을 주소 등에 대한 내용 | ||||
        |

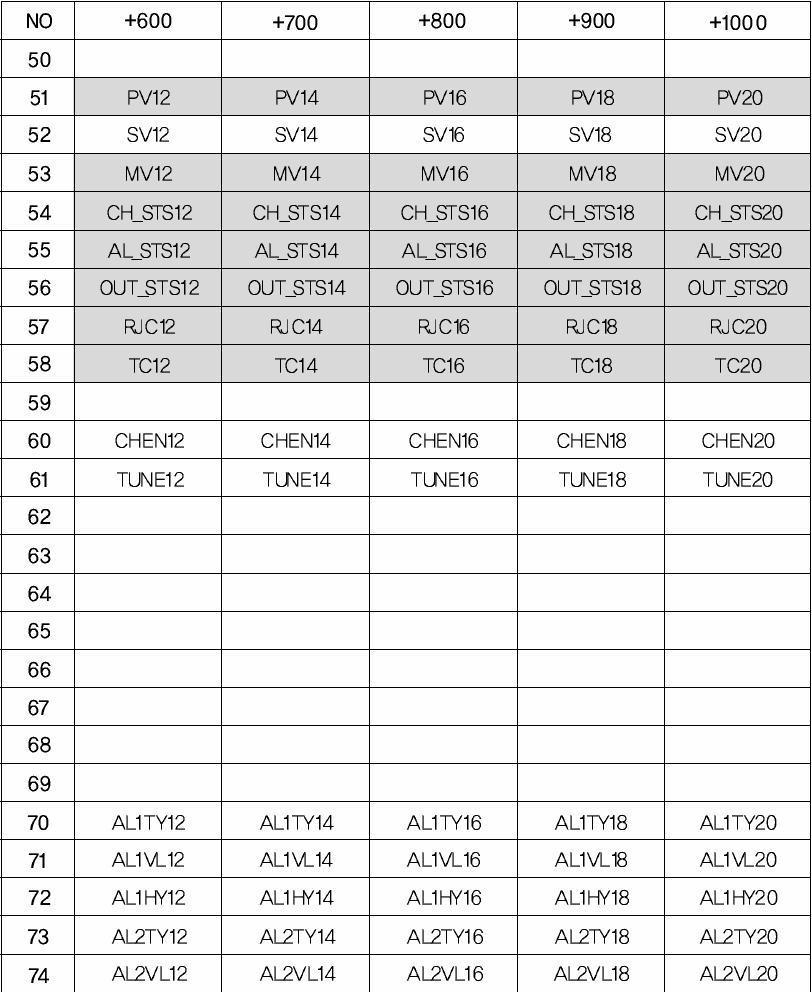

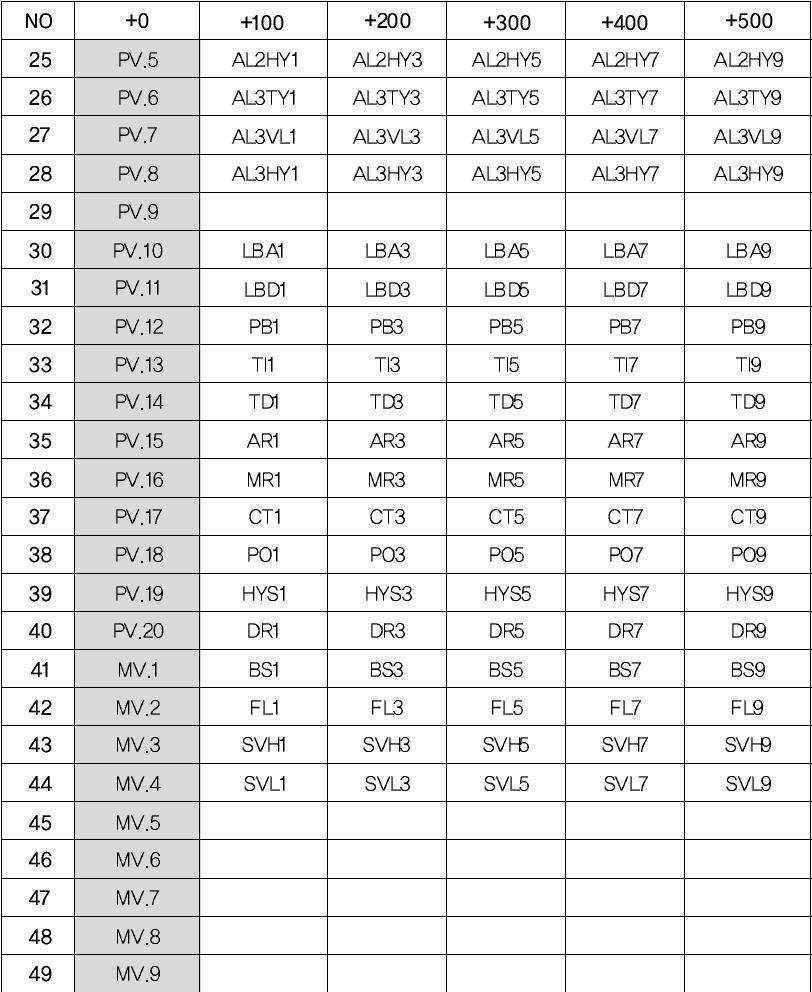

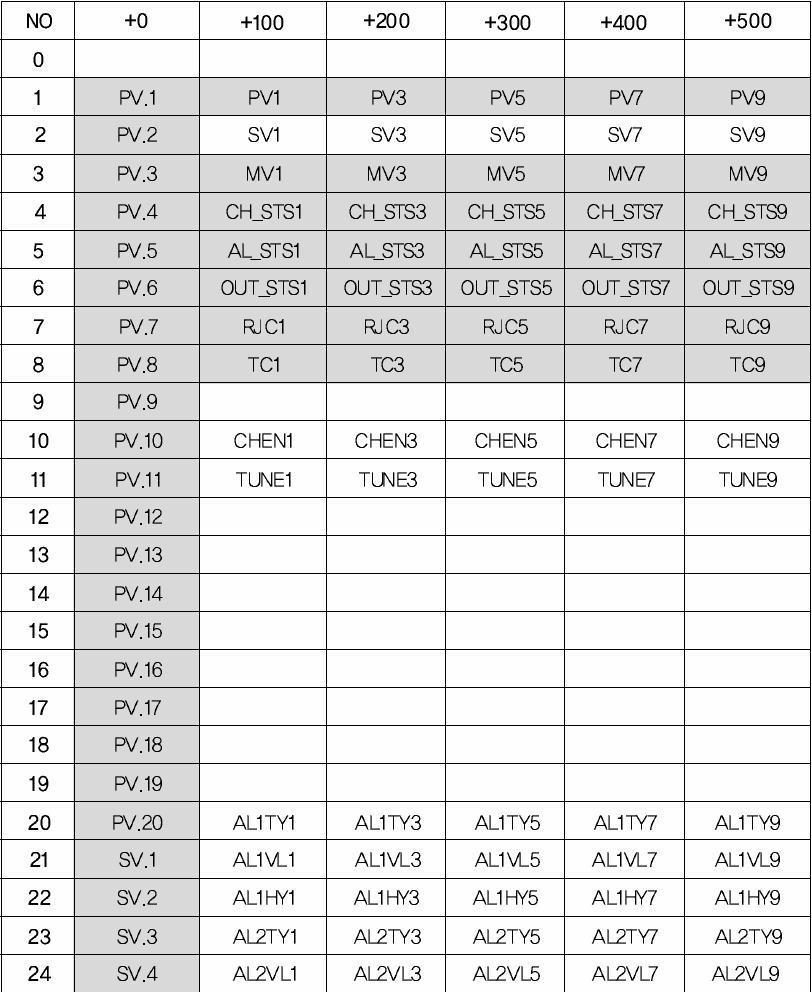

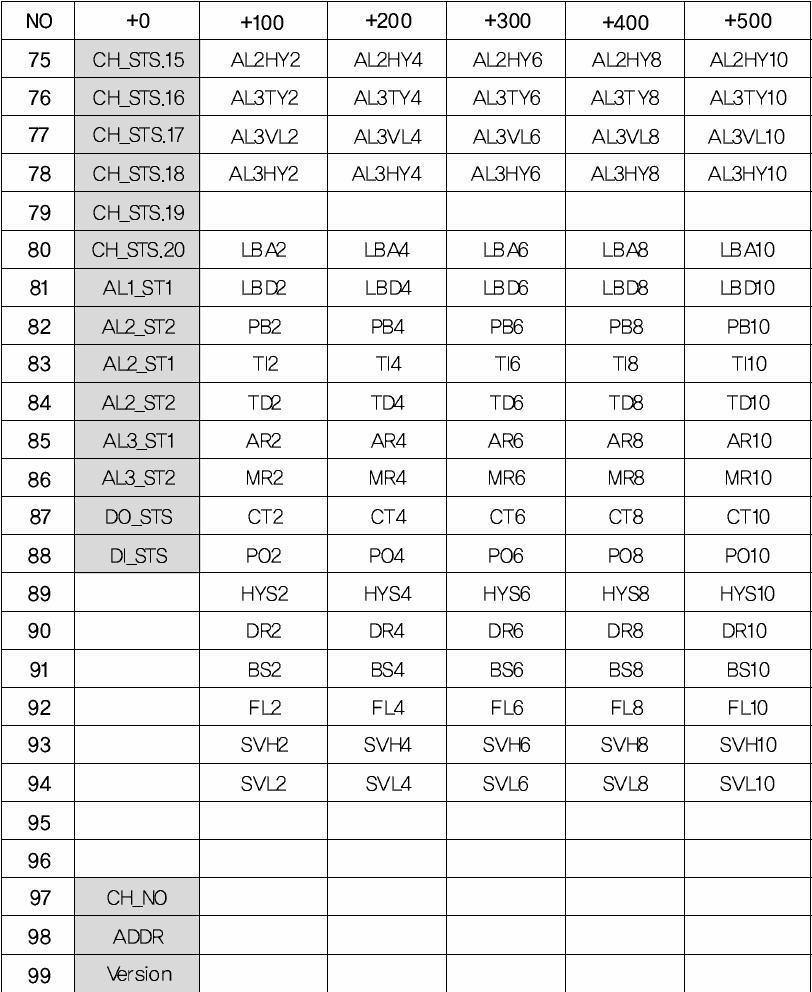

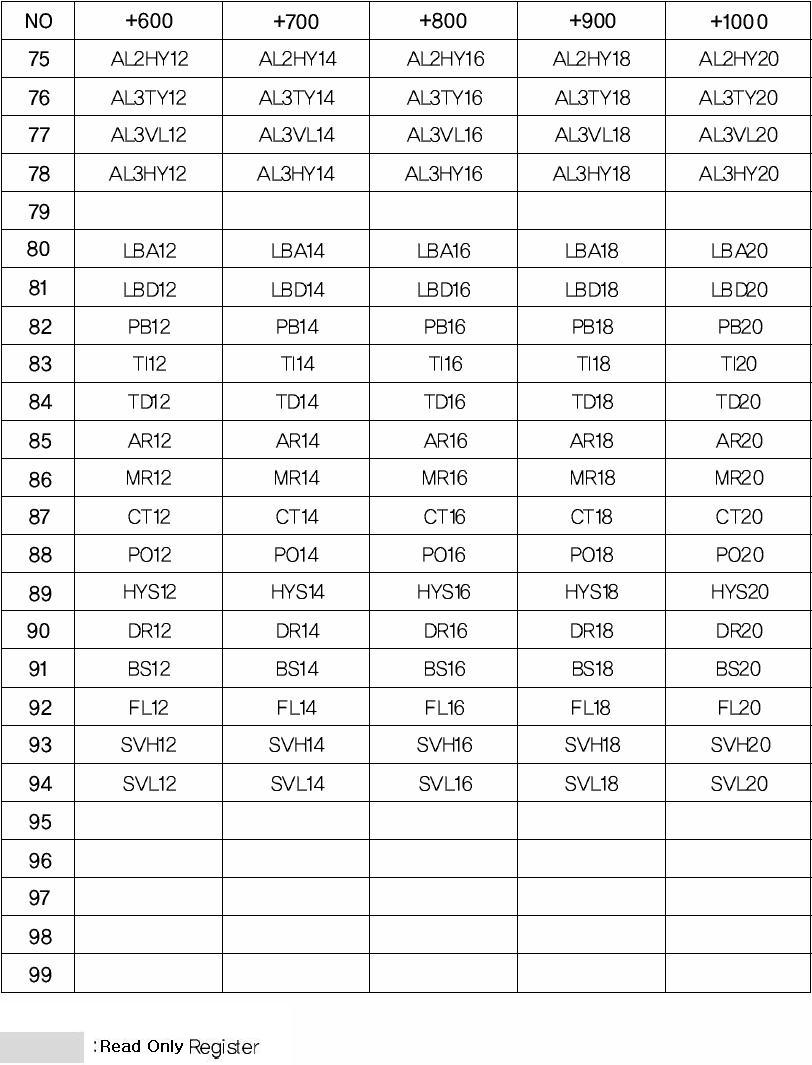

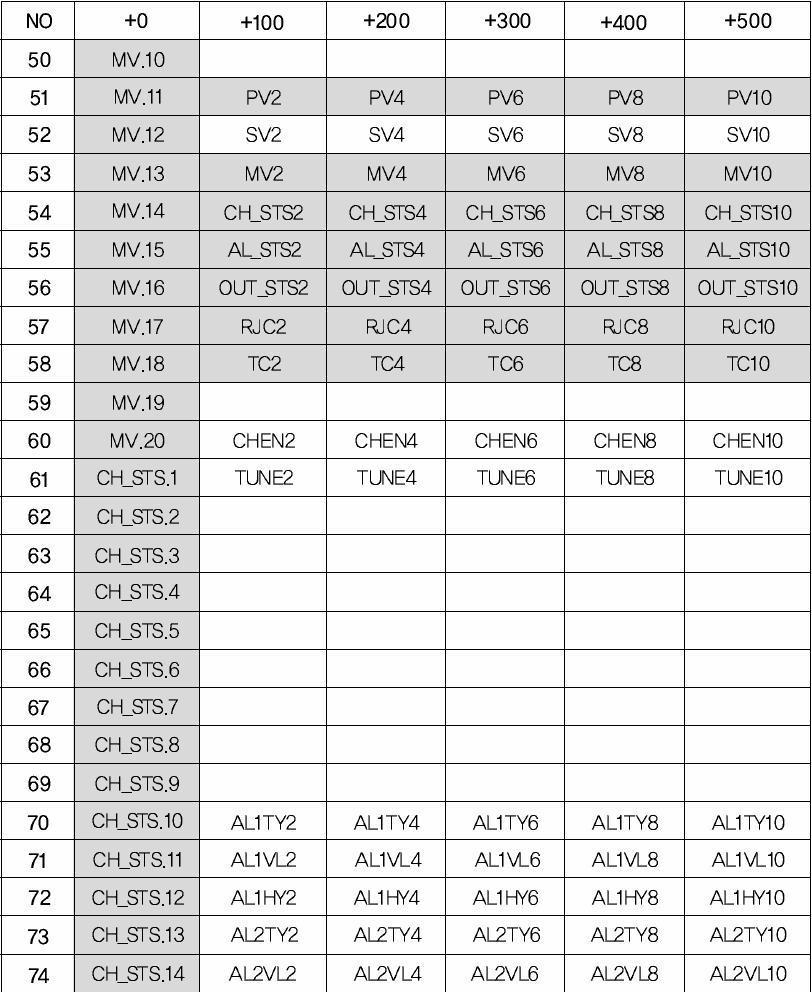

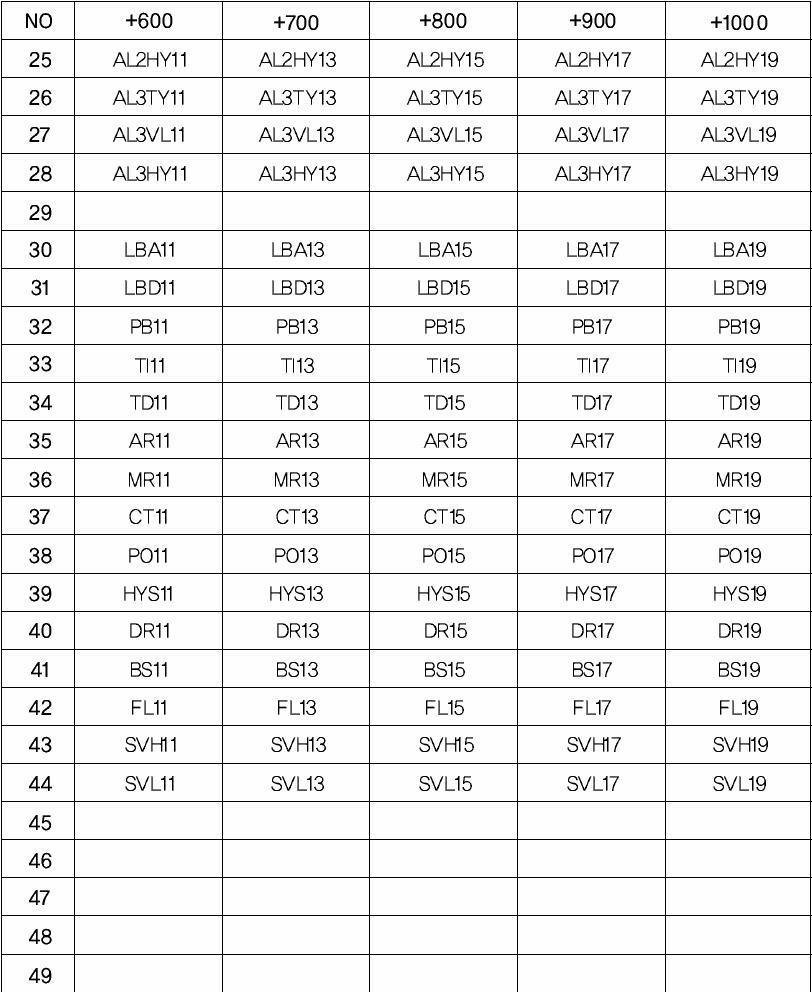

| <표 2> HanYoung SM100 장비의 D Register 영역별 내용 |
HanYoung SM100 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.
<그림 1> 프로토콜 옵션부의

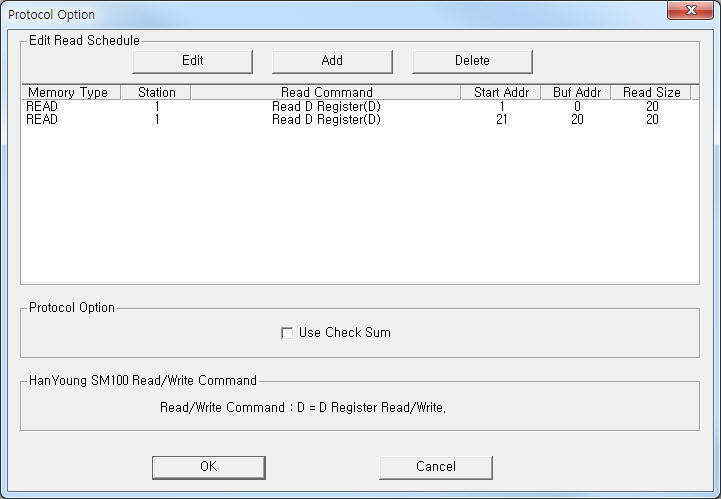

아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
| <그림 2> HanYoung SM100 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 'Use Check Sum' 영역에서도 Check Sum 사용여부를 설정할 수 있다.
 |
| <그림 3> HanYoung SM100 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |

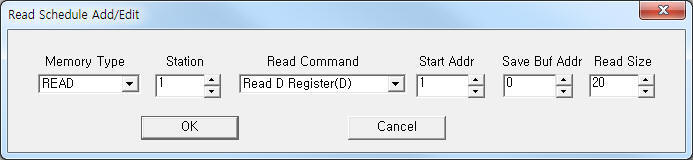

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 SM100 장비의 설정 값 등을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : 장비에 연결된 PORT 번호.
2) STATION : 1 ~ 99 사이의 장비 Address를 입력.
3) ADDRESS : 1 ~ 1099 의 D Register 내의 쓰기 Address 를 입력. (<표 2> 참조)
4) EXTRA 1 : D 쓰기 명령어를 입력. (D Register)
5) EXTRA 2 : 사용안함.
설정 예1)
PORT:0, station:1, ADDRESS:0102, Extra1:D, Extra : 0 이라고 설정하고 아날로그 출력을 하면 HanYoung SM100 의 1번 Address의 SV1 값을 설정할 수 있다.
설정 예2)
PORT:0, station:1, ADDRESS:0152, Extra1:D, Extra : 0 이라고 설정하고 아날로그 출력을 하면 HanYoung SM100 의 1번 Address의 SV2 값을 설정할 수 있다.
설정 예3)
PORT:0, station:1, ADDRESS:0143, Extra1:D, Extra : 0 이라고 설정하고 아날로그 출력을 하면 HanYoung SM100 의 1번 Address의 SVH1 값을 설정할 수 있다.
블록 쓰기
HanYoung SM100 통신 드라이버의 블록쓰기는 지원하지 않는다.

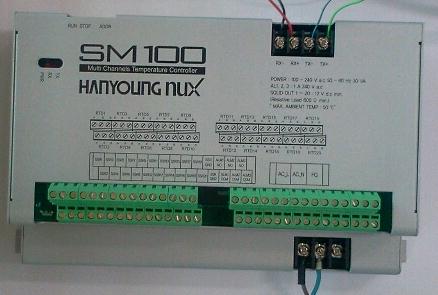

<그림 4>는 HanYoung SM100 장비의 모습이다.
 |
| <그림 4> HanYoung SM100 장비의 모습 |
