HanYoung MP3 통신드라이버는 국내 (주)한영넉스의 디지털 멀티 판넬메터 MP3 장비와 통신을 위한 드라이버이다.
<그림 1>은 HanYoung MP3 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|

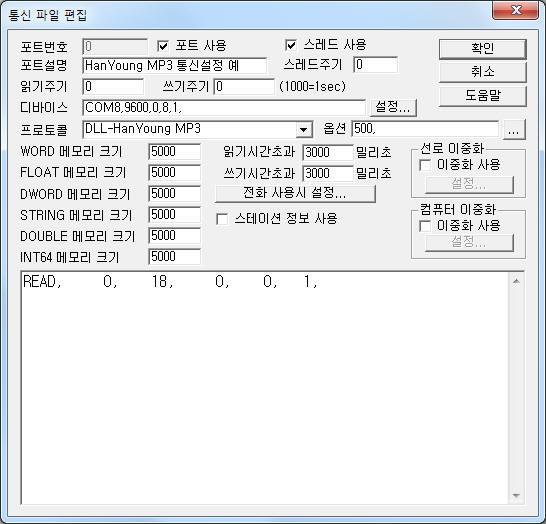

| <그림 1> HanYoung MP3 통신 드라이버의 통신파일 편집 예 |
<그림 1>의 DEVICE 설정은 연결된 통신포트( COM8 ), 통신속도( 9600 ), Parity Bit( 0 ), Data Bit( 8 ), Stop Bit( 1 )를 순서대로 장비에 설정된 통신속도를 입력한다.
또한 옵션 부에는 쓰기 후 읽기 지연시간(0 ~ 5000, 기본 값 = 500)값을 설정한다.
HanYoung MP3 통신드라이버의 읽기 작성 형식
HanYoung MP3 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.
1) STATION – 0 ~ 99 사이의 장비번호를 입력.
2) 읽기 명령어 – 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 의 읽기 명령어를 입력.( <표 1> 참조)
3) 읽을 주소 – 사용안함.
4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.
5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 고정.
읽기 설정 예)
READ, 0, 18, 0, 0, 1,
<표 1>은 HanYoung MP3 통신 드라이버의 읽기/쓰기 명령어 종류와 읽은 값 저장위치이다.
| 읽기/쓰기 명령어 | 읽은 값 저장위치 | 범위 | 읽기/쓰기 | 비고 |
| 01 | 메모리 저장위치 + 0 : 입력의 측정범위 선택 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
모델별로 다름 | 읽기/쓰기 | 출력 Hi = Bit 0, 출력 Go = Bit 1, 출력 Lo = Bit 2, |
| 02 | 메모리 저장위치 + 0 : 배율 값 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
500 ~ 1800 | ||
| 03 | 메모리 저장위치 + 0 : 오차 보정 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
-99 ~ 99 | ||
| 04 | 메모리 저장위치 + 0 : 평균 주기값 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
0 ~ 11 | ||
| 05 | 메모리 저장위치 + 0 : 초기 Peak 검출 지연시간 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
0 ~ 30 | ||
| 06 | 메모리 저장위치 + 0 : 소수점 위치 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
0 ~ 3 | ||
| 07 | 메모리 저장위치 + 0 : Peak 검출 자동홀딩 선택 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
0 ~ 2 | ||
| 08 | 메모리 저장위치 + 0 : 시스템 잠금기능 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
0 ~ 1 | ||
| 09 | 메모리 저장위치 + 0 : 자리 이동 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
|||
| 10 | 메모리 저장위치 + 0 : 통신 어드레스 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
0 ~ 99 | ||
| 11 | 메모리 저장위치 + 0 : 통신속도 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
0 ~ 5 | ||
| 12 | 메모리 저장위치 + 0 : Preset 출력타입 설정 값 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
|||
| 13 | 메모리 저장위치 + 0 : 히스테리 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
0 ~ 99 | ||
| 14 | 메모리 저장위치 + 0 : Preset 상한 값 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
-1999 ~ 9999 | ||
| 15 | 메모리 저장위치 + 0 : Preset 하한 값 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
|||
| 16 | 메모리 저장위치 + 0 : Scale 상한 값 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
|||
| 17 | 메모리 저장위치 + 0 : Scale 하한 값 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
|||
| 18 | 메모리 저장위치 + 0 : Display 값(PV) 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
- | 읽기 전용 | |
| 19 | 메모리 저장위치 + 0 : Panel 메터 사양 메모리 저장위치 + 1 ~ 2 : 출력 Hi, Go, Lo 및 Error 값( <표 2> 참조) |
0 ~ 3, 0 = DV, 1 = DA, 2 = AV, 3 = AA |
||
| <표 1> HanYoung MP3 통신 드라이버의 읽기/쓰기 명령어 종류와 읽은 값 저장위치 | ||||
| Error 값 | 의미 |
| 0 | 정상 |
| 1 | 존재하지 않는 레지스트 |
| 2 | 최대표시 초과 |
| 3 | 입력범위 초과 |
| <표 2> HanYoung MP3 통신 드라이버의 Error 값 및 의미 | |
HanYoung MP3 통신 드라이버의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT/DOUBLE/STRING 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.
<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |

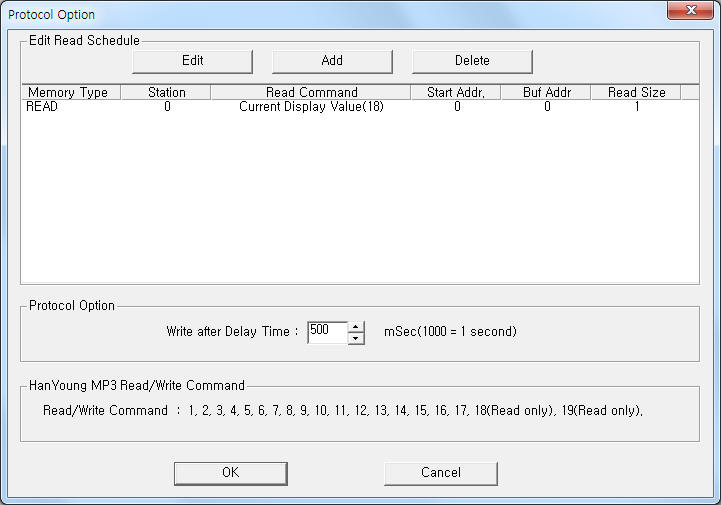

| <그림 2> HanYoung MP3 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
<그림 2>의 'Write after Delay Time' 영역에서도 쓰기 후 읽기 지연시간 값을 설정할 수 있다.
 |

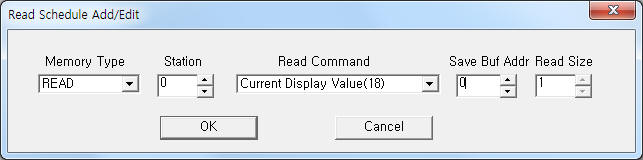

| <그림 3> HanYoung MP3 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 설정 값을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.
아날로그 쓰기
TAG 설정 시 필요한 설정 5 가지
1) PORT : PLC에 연결된 PORT 번호.
2) STATION : 0 ~ 99 사이의 장비의 번호를 입력.
3) ADDRESS : 사용안함.
4) EXTRA 1 : 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17 의 쓰기 명령어를 입력.( <표 1> 참조)
5) EXTRA 2 : 사용안함.
설정 예1)
PORT:0, station:0, ADDRESS:0000, Extra1:02, Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 HanYoung MP3 장비의 배율 값을 설정할 수 있다.
설정 예2)
PORT:0, station:0, ADDRESS:0000, Extra1:14, Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 HanYoung MP3 장비의 Preset 상한 값을 설정할 수 있다.
블록 쓰기
HanYoung MP3 통신 드라이버의 블록쓰기는 지원하지 않는다.
기본전원 연결
HanYoung MP3 장비의 8, 9번 단자에 100 ~ 240V AC 50 ~ 60Hz 기본전원을 연결한다.
통신케이블 연결
HanYoung MP3 장비의 17(RTX+), 18(RTX-) 단자와 컴퓨터 측의 RS-485 +, - 단자를 각각 연결한다.
<그림 4>는 HanYoung MP3 장비의 모습이다.
 |

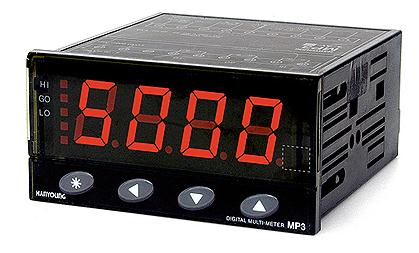

| <그림 4> HanYoung MP3 장비의 모습 |
