HalTech CParticle 통신 드라이버

HalTech CParticle 통신드라이버는 미국의 Hal Technology, LLC, 사의 Particle Counter 장비와 통신을 위한 드라이버이다.

주의) HalTech CParticle 통신드라이버는 측정완료 시 통신포트를 통해 전송되는 자료를 읽어오는 구조로 되어 있다.

또는 읽은 데이터는 첫 번째 유효한 읽기 스케쥴에 저장한다.

1. 읽기 설정

<그림 1>은 HalTech CParticle 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

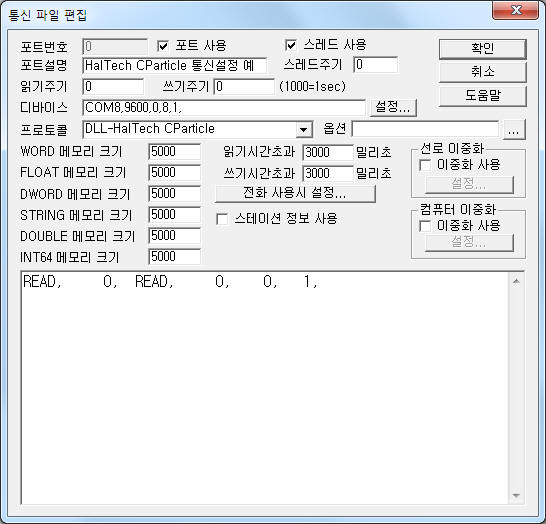

<그림 1> HalTech CParticle 통신 드라이버의 통신파일 편집 예

<그림 1>의 DEVICE 설정은 연결된 통신포트( COM8 ), 통신속도( 9600 ), Parity Bit( 0 ), Data Bit( 8 ), Stop Bit( 1 )를 순서대로 장비에 설정된 통신속도를 입력한다.

HalTech CParticle 통신드라이버의 읽기 작성 형식

HalTech CParticle 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 사용안함.

2) 읽기 명령어 – READ로 고정.( <표 1> 참조)

3) 읽을 주소 – 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 고정.

읽기 설정 예)

READ, 0, READ, 0, 0, 1,

<표 1>은 HalTech CParticle 통신 드라이버의 읽은 값 저장위치와 내용이다.

HalTech CParticle 통신 드라이버의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT/STRING 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

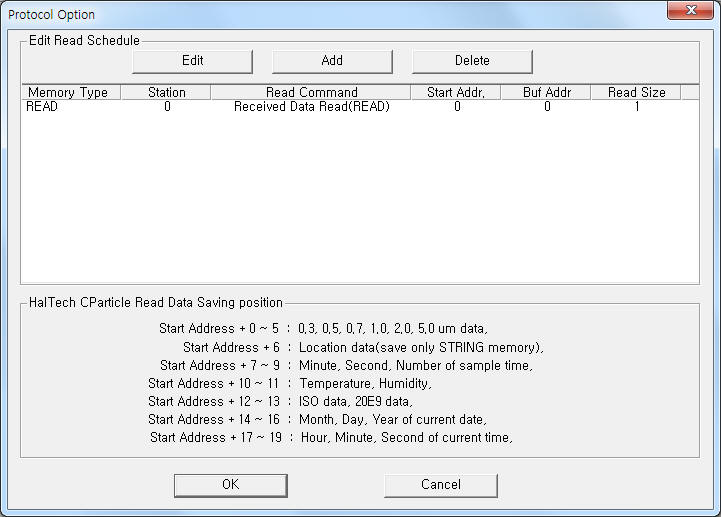

<그림 2> HalTech CParticle 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

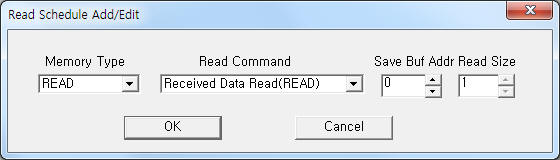

<그림 3> HalTech CParticle 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

HalTech CParticle 통신드라이버의 쓰기 설정은 없다.

3. HalTech CParticle 장비의 통신 케이블 연결

HalTech CParticle 장비의 아래쪽 통신 단자에 직렬 RS-232 통신 케이블을 <그림 4>와 같이 연결한다.

<그림 4>는 HalTech CParticle 장비의 모습이다.

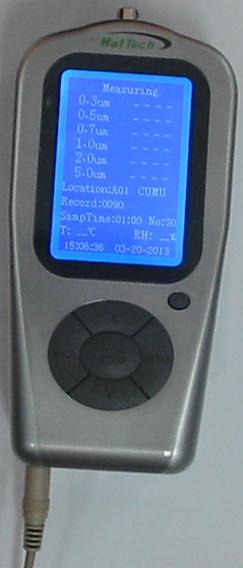

<그림 4> HalTech CParticle 장비의 모습
