Genius GT-600 통신드라이버는 국내 Genius Technologies 사의 Smart Exhaust Throttle Valve 컨트롤러 장비와 통신을 위한 드라이버이다.

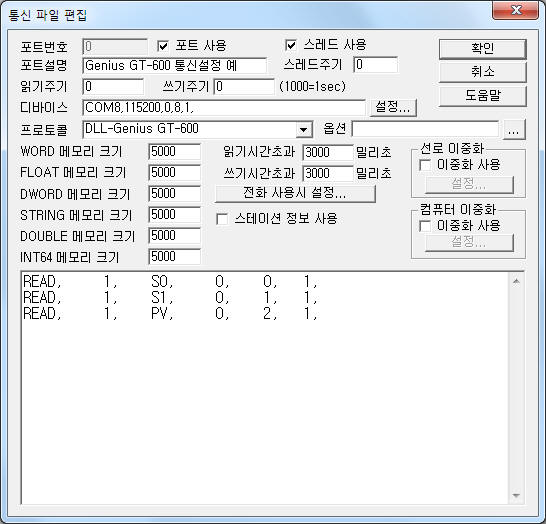

<그림 1>은 Genius GT-600 통신 드라이버를 사용하여 통신파일을 편집한 예이다.
|
|
| <그림 1> Genius GT-600 통신 드라이버의 통신파일 편집 예 |
<그림 1>의 DEVICE 설정은 연결된 통신포트( COM8 ), 통신속도( 115200 ), Parity Bit( 0 ), Data Bit( 8 ), Stop Bit( 1 )를 순서대로 장비에 설정된 통신속도를 입력한다.
Genius GT-600 드라이버의 읽기 작성 형식
Genius GT-600 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.
1) 스테이션 – 사용안함.
2) 읽을 명령 – S0~S4, PV, VP, ASS, P1~P2, SP, I0~I5, VT, AR, T0~T5, SR, SU, SS, SV, XM, X0~X4, M0~M4 중의 하나. ( <표 1> 참조 )
3) 읽을 시작번지 – 사용안함. ( 0 으로 설정 )
4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.
5) 읽을 크기 – 1로 설정. ( 각 명령어 별로 읽을 크기는 정해져 있음, < 표 1> 참조 )
읽기 설정 예)
READ, 1, S0, 0, 0, 1,
READ, 1, S1, 0, 1, 1,
READ, 1, PV, 0, 2, 1,
<표 1>은 Genius GT-600 통신 드라이버의 읽기 명령어 별 읽은 내용과 저장위치이다.
| 읽기 명령어 | 저장위치 |
내 용 | 저장 값 | 범 위 |
| S0 ~ S4 | 저장 위치 + 0 | Set Point A~E 값 읽기 | Set Point A~E 값 | 실수(float) 값 |
| PV | 저장 위치 + 0 | Pressure 측정 값 읽기 | 측정 Pressure 값 | 0 ~ Range 값 |
| VP | 저장 위치 + 0 | 측정 값 위치 읽기 | 측정 위치 값 | 0 ~ 100.0 % |
| ASS | 저장 위치 + 0 | Alternate 시스템 상태 값 읽기 | X 값 | 0~4 = Set Point A~E |
| 저장 위치 + 1 | Y 값 | 0 = stop, 1 = open, 2 = close, 3 = run |
||
| P1 ~ P2 | 저장 위치 + 0 | Low/High threshold process limit 값 읽기 | Low/High threshold process limit 값 | 실수(float) 값 |
| SP | 저장 위치 + 0 | Analog Set Point 값 읽기 | Analog Set Point 값 | |
| I0 ~ I5 | 저장 위치 + 0 | Set Point A~E 에 대한 Softstart rate 값 읽기 | Set Point A~E 에 대한 Softstart rate 값 | |
| VT | 저장 위치 + 0 | Value Type 읽기 | Value Type 값 | 기본 = 3 |
| AR | 저장 위치 + 0 | Analog Set Point(10V) 범위 값 읽기 | Analog Set Point 범위 값 | 기본 = 1 |
| T0~T4 | 저장 위치 + 0 | Set Point A~E Type 값 읽기 | Set Point A~E Type 값 | 0 = position, 1 = pressure |
| T5 | 저장 위치 + 0 | Set Point Analog Type 값 읽기 | Set Point Analog Type 값 | |
| SR | 저장 위치 + 0 | Sensor Range 값 읽기 | Sensor Range 값 | 0 = 0.1, 1 = 0.2,
2 = 0.5, 3 = 1, 4 = 2, 5 = 5, 6 = 10, 7 = 50, 8 = 100, 9 = 500, 10 = 1000, 11 = 5000, 12 = 10000, 13 = 1.33, 14 = 2.66, 15 = 13.33, 16 = 133.3, 17 = 1333, 18 = 6666, 19 = 13332 |
| SU | 저장 위치 + 0 | Sensor Unit 값 읽기 | Sensor Unit 값 | 0 = Torr, 1 = mTorr, 2 = mBar, 3 = µµbar, 4 = kPa, 5 = Pa, 6 = cmH2O, 7 = inH2O |
| SS | 저장 위치 + 0 | 시스템 상태 값 읽기 | X 값 | 0 = Local, 1 = Remote |
| 저장 위치 + 1 | Y 값 | 0 = open, 1 = close, 2 = stop, 3~7 = set point A~E |
||
| SV | 저장 위치 + 0 | Software Version 읽기 | Software Version | 문자열 메모리에도 읽은 값 저장 |
| XM | 저장 위치 + 0 | Analog Lead 와 Gain 값 읽기 | Lead 5 값 읽기 | 실수(float) 값 |
| 저장 위치 + 1 | Gain 5 값 읽기 | |||
| X0 ~ X4 | 저장 위치 + 0 | Lead A~E 값 읽기 | Lead A~E 값 | |
| M0 ~ M4 | 저장 위치 + 0 | Gain A~E 값 읽기 | Gain A~E 값 | |
| <표 1> Genius GT-600 통신 드라이버의 읽기 명령어 별 읽은 내용과 저장위치 | ||||
Genius GT-600 Genius 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

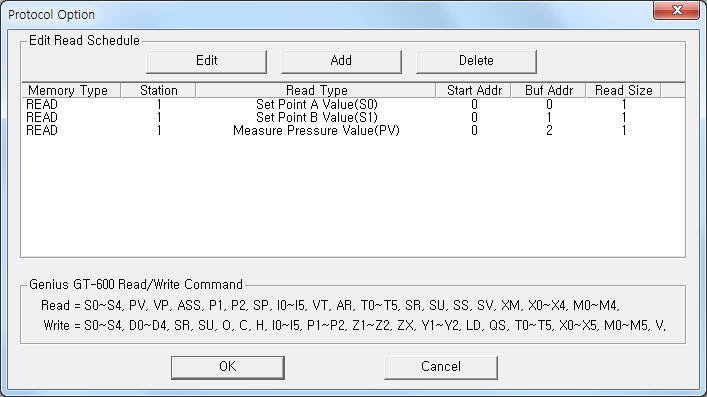

<그림 1> 프로토콜 옵션부의
아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.
 |
| <그림 2> Genius GT-600 통신 드라이버의 옵션 대화상자의 예 |
<그림 2>의
,
,
버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.
 |

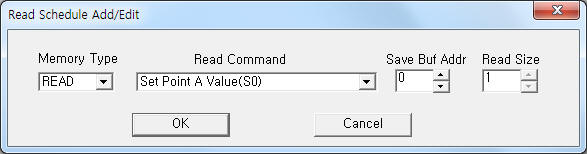

| <그림 3> Genius GT-600 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예 |
<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.
쓰기 설정으로 Genius GT-600 장비의 설정 값을 변경할 수 있다.
디지털 쓰기
디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.
아날로그 쓰기
아날로그 쓰기를 위한 아날로그 출력 태그 설정 시 필요한 요소
1) Port 연결된 통신포트 번호. (COM 번호가 아님)
2) Station 사용안함.
3) Address 사용안함.
4) Extra1 출력 명령 : S0~S4, D0~D4, SR, SU, O, C, H, I0~I5, P1~P2, Z1~Z2, ZX, Y1~Y2, LD, QS, T0~T5, X0~X5, M0~M5, V 중의 하나. ( <표 2> 참조 )
5) Extra2 R0 ~ R4, I0 ~ I5, P1 ~ P2, X0 ~ X5, M0 ~ M5 출력 명령일 때,
쓰기 값의 0 ~ 3 자리 소수점 지정.
<표 2>는 Genius GT-600 통신 드라이버에서 사용하는 쓰기 명령어 별 출력인자 값의 범위와 내용이다.
| 쓰기 명령어(Extra1) | 내 용 | Extra2 | 쓰기 값 범 위 |
| S0 ~ S4 | Set Point A~E 값 쓰기 | 0 ~ 3 : 소수점 개수 | 실수(float) 값 |
| D0 ~ D4 | Set Point A~E 선택 | 사용안함 | 사용안함 |
| SR | Sensor Range 값 쓰기 | 0 = 0.1, 1 = 0.2,
2 = 0.5, 3 = 1, 4 = 2, 5 = 5, 6 = 10, 7 = 50, 8 = 100, 9 = 500, 10 = 1000, 11 = 5000, 12 = 10000, 13 = 1.33, 14 = 2.66, 15 = 13.33, 16 = 133.3, 17 = 1333, 18 = 6666, 19 = 13332 |
|
| SU | Sensor Unit 값 쓰기 | 0 = Torr, 1 = mTorr, 2 = mBar, 3 = µµbar, 4 = kPa, 5 = Pa, 6 = cmH2O, 7 = inH2O |
|
| O | Open Valve 명령 | 사용안함 | |
| C | Close Valve 명령 | ||
| H | Stop ValVe 명령 | ||
| I0 ~ I5 | Set Point A~E 에 대한 Softstart rate 값 쓰기 | 0 ~ 3 : 소수점 개수 | 실수(float) 값 |
| P1 ~ P2 | Low/High threshold process limit 값 쓰기 | ||
| Z1 | Zero the Sensor 명령 | 사용안함 | 사용안함 |
| Z2 | Zero the Analog Set Point Input 명령 | ||
| ZX | Zero 취소 명령 | ||
| Y1 | Sensor Span Calibration 명령 | ||
| Y2 | Analog Set Point Span Calibration 명령 | ||
| LD | Load Default 설정 명령 | ||
| QS | Calibration & Setup Data Save 기능 명령 | ||
| T0~T4 | Set Point A~E Type 값 쓰기 | 0 = position, 1 = pressure |
|
| T5 | Set Point Analog Type 값 쓰기 | ||
| X0 ~ X4 | Lead A~E 값 쓰기 | 0 ~ 3 : 소수점 개수 | 실수(float) 값 |
| X5 | Analog Point Lead 값 쓰기 | ||
| M0 ~ M4 | Gain A~E 값 쓰기 | ||
| M5 | Analog Point Gain 값 쓰기 | ||
| V | Valve Calibration 실행 명령 | 사용안함 | 사용안함 |
| <표 2> Genius GT-600 통신 드라이버에서 사용하는 쓰기 명령어 별 출력인자 값의 범위와 내용 | |||
설정 예1)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : R1 EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Genius GT-600 장비의 Set Point B 값(소수점 2자리 형식으로)을 변경할 수 있다.
설정 예2)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : C EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Genius GT-600 장비의 Valve를 닫을(Close) 수 있다.
설정 예3)
PORT : 0 STATION : 0 ADDRESS : 0000 EXTRA1 : X2 EXTRA2 : 2 으로 설정하고 아날로그 출력을 하면 0 번 포트에 연결된 Genius GT-600 장비의 Lead C 값(소수점 2자리 형식으로)을 변경할 수 있다.
통신케이블 연결
Genius GT-600 장비의 RS-232C 25핀 소켓에 RS-232C 통신케이블을 연결한다.
기본전원 연결
Genius GT-600 장비의 RS-232C 25핀 소켓에 15V DC 기본 전원을 연결한다.

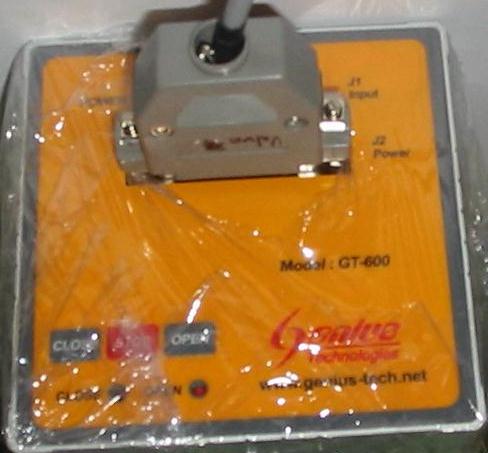

<그림 4>는 Genius GT-600 장비의 모습이다.
 |
| <그림 4> Genius GT-600 장비의 모습 |
