GasDna IR-Series 통신 드라이버

GasDna IR-Series 통신드라이버는 국내 (주)가스디엔에이 사의 IR Series 적외선 온도계와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 GasDna IR-Series 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

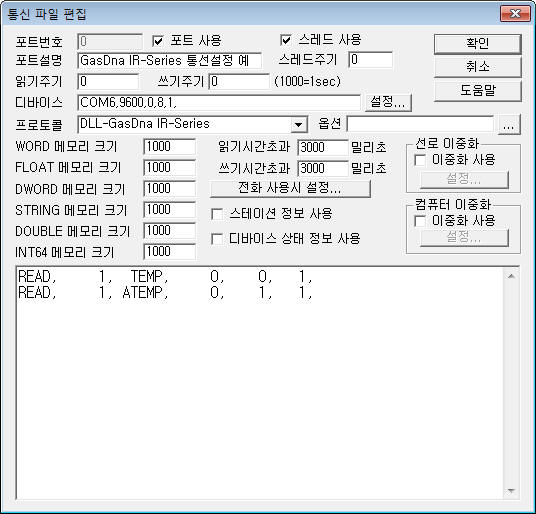

<그림 1> GasDna IR-Series 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 연결된 통신포트(COM6), 통신속도( 9600  ), 패리티 비트( 0 ), 데이터 비트( 8), 정지 비트( 1 ) 순으로 장비에 설정된 값을 입력한다.

GasDna IR-Series 드라이버의 읽기 작성 형식

GasDna IR-Series 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 장비 번호 – 0 ~ 255 사이의 장버 번호.

2) 읽기 명령어 – TEMP, ATEMP, RADI, LASE, LOW, HIGH, ATYPE, ARM1, ARM2, DARM, RARM, CORR, STNO, BAUD, TRADI  읽기 명령어 ( <표 1> 참조 ).

3) 읽을 시작번지 – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

참고) 읽기/쓰기 명령어는 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E 의 .실제 명령어를 입력해도 됨.

읽기 설정 예)

READ, 1, TEMP, 0, 0, 1,
READ, 1, ATEMP, 0, 1, 1,

<표 1>은 GasDna IR-Series 통신 드라이버의 읽기/쓰기 명령어 종류와 읽은 값 저장내용이다.

GasDna IR-Series 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

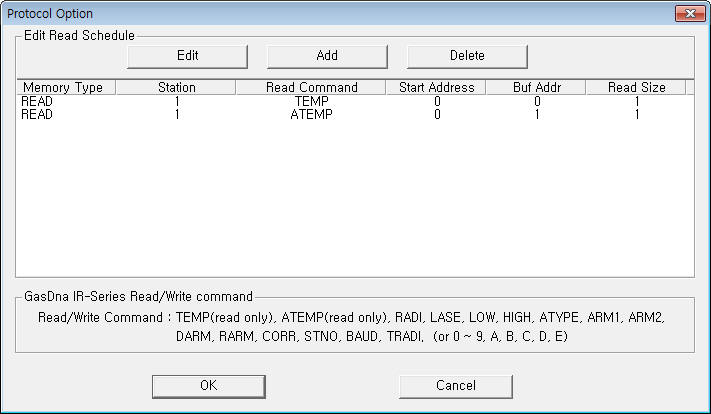

<그림 2> GasDna IR-Series 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

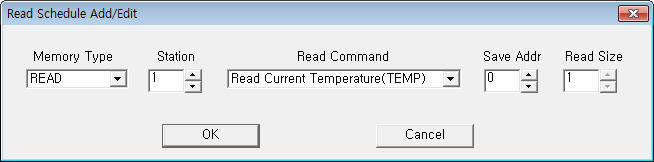

<그림 3> GasDna IR-Series 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

GasDna IR-Series 드라이버의 쓰기 설정으로 설정 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.

1) Port            연결된 통신포트 번호. (COM 번호가 아님)

2) Station        0 ~ 255 사이의 장버 번호.

3) Address       사용안함.

4) Extra1         출력 명령어.RADI, LASE, LOW, HIGH, ATYPE, ARM1, ARM2, DARM, RARM, CORR, STNO, BAUD, TRADI  의 출력 명령어. ( <표 1> 참조 )

5) Extra2        사용안함.

설정 예1)

PORT : 0   STATION : 1   ADDRESS : 0  EXTRA1 : LOW  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 IR-Series 장비의 Low Scale 값(소수점 1자리)을 설정할 수 있다.

설정 예2)

PORT : 0   STATION : 1   ADDRESS : 0  EXTRA1 : ARM1  EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 IR-Series 장비의 Alarm 1 값(소수점 1자리)을 설정할 수 있다.

3. GasDna IR-22 장비의 모습

<그림 4> 는 GasDna IR-22 장비의 모습이다.

<그림 4> GasDna IR-22 장비의 모습
