GS-500F Master 통신 드라이버

GS-500F Master 통신드라이버는 국내 (주)코텍의 GS-500F controller와 통신을 위한 드라이버이다.

1. 읽기 설정

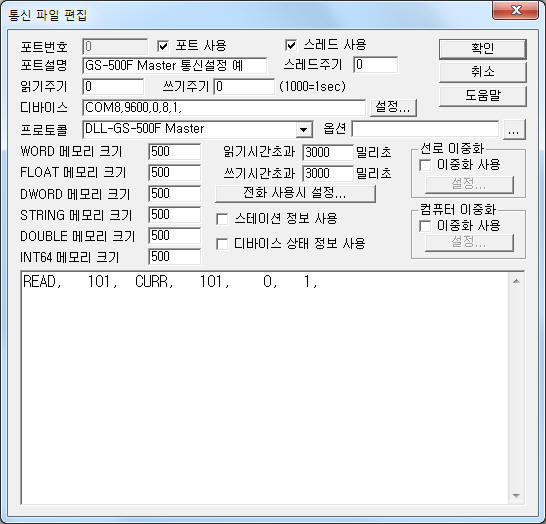

<그림 1>은 GS-500F Master 통신 드라이버의 통신파일 편집 예이다.

<그림 1> GS-500F Master 통신 드라이버의 통신파일 편집 예

<그림 1>에서 DEVICE는 통신포트(COM1), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.

GS-500F Master 통신드라이버의 읽기 작성 형식

GS-500F Master 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) Building Number – 0 ~ 65535 사이의 빌딩(동) 번호를 입력.

2) 읽기 명령어 – CURR 의 읽기 명령어를 입력.(<표 1> 참조)

3) Room Number – 0 ~ 65535 사이의  룸(호수) 번호를 입력.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 설정.

읽기 설정 예)

READ, 101, CURR, 101, 0, 1,

<표 1>은 GS-500F Master 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장위치이다.

GS-500F Master 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

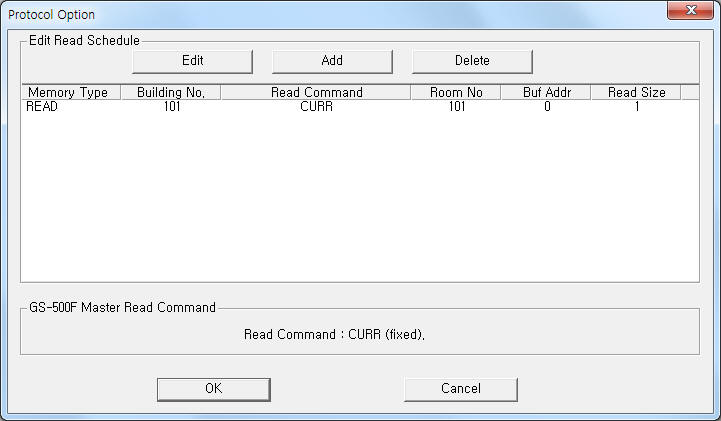

<그림 2> GS-500F Master 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

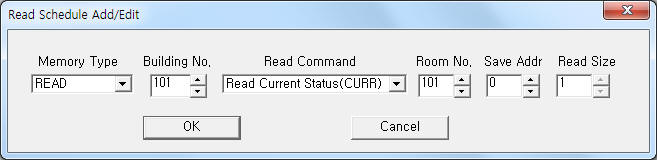

<그림 3> GS-500F Master 통신 드라이버의 읽기 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

GS-500F Master 통신드라이버의 쓰기 설정은 없다.

3. GS-500F controller 의 모습

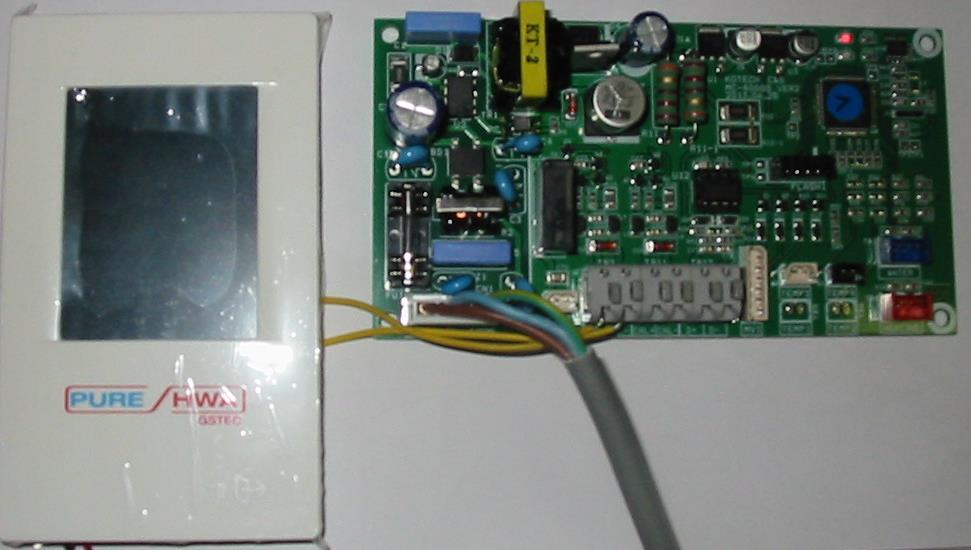

<그림 4>는 GS-500F controller의 모습이다.

<그림 4> GS-500F controller 의 모습
