GP-9002 ACP Controller 통신 드라이버

GP-9002 ACP Controller 통신드라이버는 국내 LG전자의 ACP CAC Controller와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 GP-9002 ACP Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

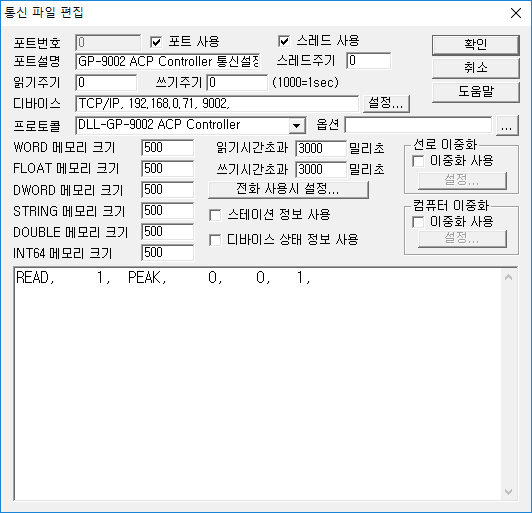

<그림 1> GP-9002 ACP Controller 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 연결형식(TCP/IP), 장비의 IP번지(192.168.0.71), 설정된 TCP 서비스 포트(9002)  순으로 장비에 설정된 값을 입력한다.

GP-9002 ACP Controller 드라이버의 읽기 작성 형식

GP-9002 ACP Controller 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 사용안함.

2) 읽을 명령어 – PEAK, PERM 의 읽기 명령어를 입력.

3) 읽을 데이터 Address – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 1, PEAK, 0, 0, 1,

<표 1>은 GP-9002 ACP Controller 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용이다.

GP-9002 ACP Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

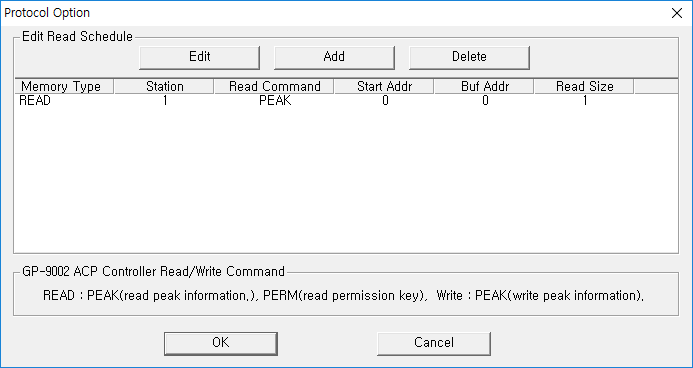

<그림 2> GP-9002 ACP Controller 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

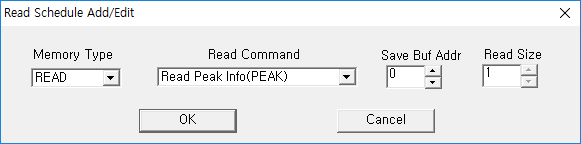

<그림 3> GP-9002 ACP Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

GP-9002 ACP Controller 드라이버의 쓰기 설정으로 장비의 설정 값 등을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 동일한 방법으로 설정하고 출력 값( 0 또는 1 )만 다르다.

아날로그 쓰기

아날로그 쓰기를 위한 아날로그 출력 태그 설정 내용은 다음과 같다.

1) Port           연결된 통신포트 번호. (COM 번호가 아님)

2) Station       사용안함.

3) Address      출력할 데이터의 종류.  ( <표 1> 참조 )

0 = 피크전력 모드 설정, 1 = 현재 에어컨 사용율(%), 2 = 현재 에어컨 사용량, 3 = 최대 피크설정 사용율(%), 4 = 최대 피크설정 사용량,

5 : 100% 가동 시의 사용량, 6 = 피크운전 설정 시의 최소 사용량, 7 = 피크운전 설정 시의 최대 사용량, 8 = 피크운전 전환 시의 전환시간.

4) Extra1        PEAK 의 쓰기 명령어.

5) Extra2        사용안함.

설정 예1)

PORT : 0   STATION : 0  ADDRESS : 0003  EXTRA1 : PEAK   EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 GP-9002 ACP Controller 장비의 최대 피크 사용율(0 ~ 100%)을 설정할 수 있다.

설정 예2)

PORT : 0   STATION : 0  ADDRESS : 0004  EXTRA1 : PEAK   EXTRA2 : 0 으로 설정하고 아날로그 출력을 하면 0번 포트에 연결된 GP-9002 ACP Controller 장비의 최대 피크설정 사용량을 설정할 수 있다.

3.  GP-9002 ACP Controller 장비의 모습

<그림 4> 는  GP-9002 ACP Controller 장비의 모습이다.

<그림 5>  GP-9002 ACP Controller 장비의 모습
