FnS FC410 Series 통신 드라이버

FnS FC410 Series 통신드라이버는 국내 에프앤에스플러스(FnS Plus)의 GAS Flow Computer 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 FnS FC410 Series 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

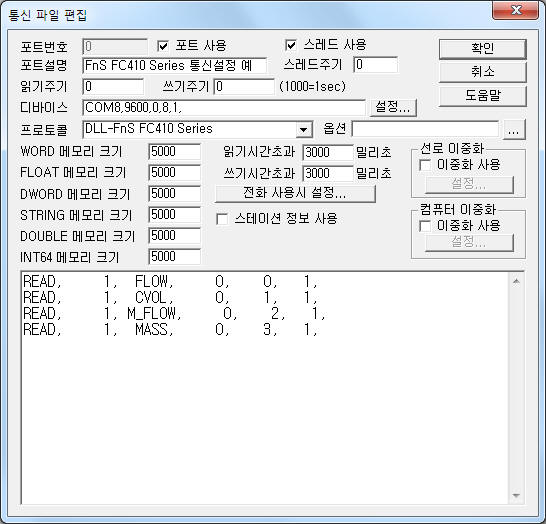

<그림 1> FnS FC410 Series 통신 드라이버의 통신파일 편집 예

<그림 1>의 DEVICE 설정은 연결된 통신포트( COM8 ), 통신속도( 9600 ), Parity Bit( 0 ), Data Bit( 8 ), Stop Bit( 1 )를 순서대로 장비에 설정된 통신속도를 입력한다.

FnS FC410 Series 통신드라이버의 읽기 작성 형식

FnS FC410 Series 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 0 ~ 99 사이의 장비의 번호를 입력.

2) 읽기 명령어 – FLOW, CVOL, A_CVOL, M_FLOW, MASS, A_MASS, TEMP, PRES, DATE, TIME 의 읽기 명령어를 입력.( <표 1> 참조)

3) 읽을 주소 – 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 데이터 개수. 1 로 고정.

읽기 설정 예)

READ, 1, FLOW, 0, 0, 1,
READ, 1, CVOL, 0, 1, 1,
READ, 1, M_FLOW, 0, 2, 1,
READ, 1, MASS, 0, 3, 1,


<표 1>은 FnS FC410 Series 통신 드라이버의 읽기/쓰기 명령어 종류와 내용이다.

FnS FC410 Series 통신 드라이버의 읽은 값은 자료저장 위치 WORD/DWORD/FLOAT 메모리에 같은 값이( 값 형식만 다름 ) 저장된다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

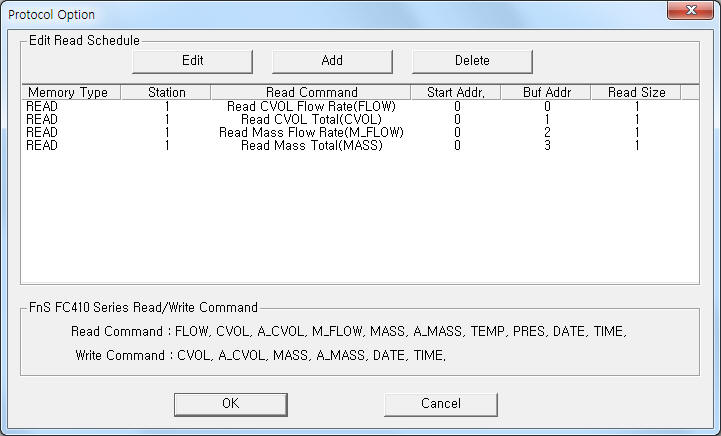

<그림 2> FnS FC410 Series 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

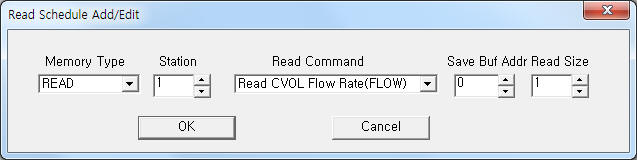

<그림 3> FnS FC410 Series 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로 설정 값을 변경할 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.

아날로그 쓰기

TAG 설정 시 필요한 설정 5 가지

1) PORT : PLC에 연결된 PORT 번호.

2) STATION : 0 ~ 99 사이의 장비의 번호를 입력.

3) ADDRESS : 사용안함.

4) EXTRA 1 : CVOL, A_CVOL, MASS, A_MASS, DATE, TIME 의 쓰기 명령어를 입력.( <표 1> 참조)

CVOL, A_CVOL, MASS, A_MASS : 출력 값은 항상 0(Reset) 으로 설정됨,

DATE, TIME : 현재 컴퓨터 날짜/시간을 장비에 전송(동기화).

5) EXTRA 2 :  사용안함.

설정 예1)

PORT:0,  station:1, ADDRESS:0000, Extra1:CVOL,  Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 FnS FC410 Series 장비의  CVOL Total 값을 Reset( 0 으로 ) 시킬 수 있다.

설정 예2)

PORT:0,  station:1, ADDRESS:0000, Extra1:TIME,  Extra2 : 0 이라고 설정하고 아날로그 출력을 하면 FnS FC410 Series 장비의 현재시간을 컴퓨터시간과 동기화 시킬 수 있다.

블록 쓰기

FnS FC410 Series 통신 드라이버의 블록쓰기는 지원하지 않는다.

3. FnS FC410 Series 장비의 통신 케이블 연결

FnS FC410 Series 장비의 communication 단자에 RS-485(RS-422, RS-232C) 통신 케이블을 <그림 4>와 같이 연결한다.

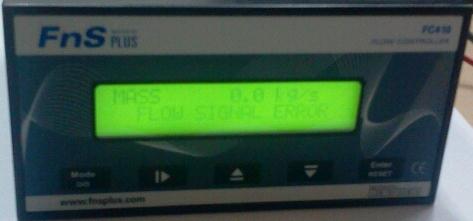

<그림 4>는 FnS FC410 Series 장비에 RS-485 통신케이블 등을 연결한 예이고 <그림 5>는 FnS FC410 Series 장비의 모습이다.

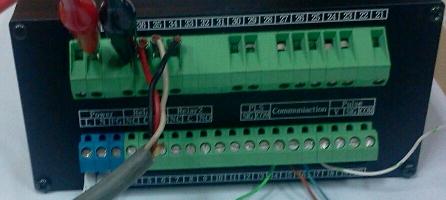

<그림 4> FnS FC410 Series 장비에 RS-485 통신케이블 등을 연결한 예

<그림 5> FnS FC410 Series 장비의 모습
