Flotron NF560 Batch Controller 통신 드라이버

Flotron NF560 Batch Controller 통신드라이버는 국내 (주)플로트론 사의 NF560 Batch Controller 장비와 통신을 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 Flotron NF560 Batch Controller 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

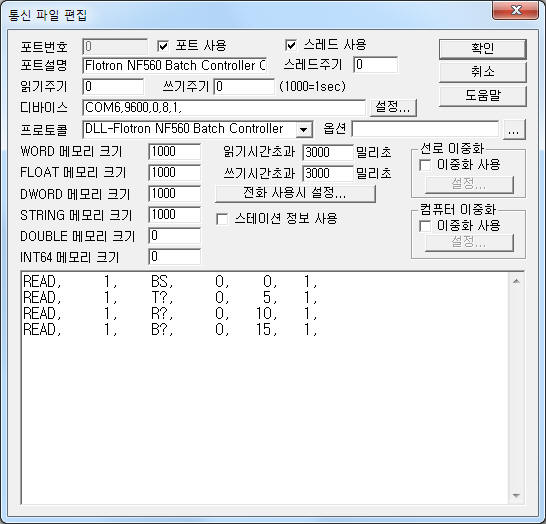

<그림 1> Flotron NF560 Batch Controller 통신 드라이버의 통신파일 편집 예

<그림 1>에서 DEVICE는 연결된 통신포트(COM6), 통신속도(9600), 패리티 비트(0), 데이터 비트(8), 정지 비트(1), 순으로 장비에 설정된 값을 입력한다.

Flotron NF560 Batch Controller 통신드라이버의 읽기 작성 형식

Flotron NF560 Batch Controller 통신 드라이버의 읽기 형식은 다음과 같은 인자 순으로 사용한다.

1) STATION – 0 ~ 99 사이의 장비 ID를 입력.

2) 읽기 명령어 – ID, BS, T?, R?, O?, B?, C?, P? 의 읽기 명령어를 입력.(<표 1> 참조)

3) 읽을 주소 – 사용안함.

4) 메모리 저장 위치 – 읽어온 상태값을 저장할 통신메모리 시작번지를 입력.

5) 읽는 크기 – 한번에 읽어올 개수를 입력. 1로 설정.

읽기 설정 예)

READ, 1, BS, 0, 0, 1,
READ, 1, T?, 0, 5, 1,
READ, 1, R?, 0, 10, 1,
READ, 1, B?, 0, 15, 1,

<표 1>은 Flotron NF560 Batch Controller 통신 드라이버의  읽기 명령어 종류와 읽은 값 저장위치이다.

Flotron NF560 Batch Controller 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/STRING 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

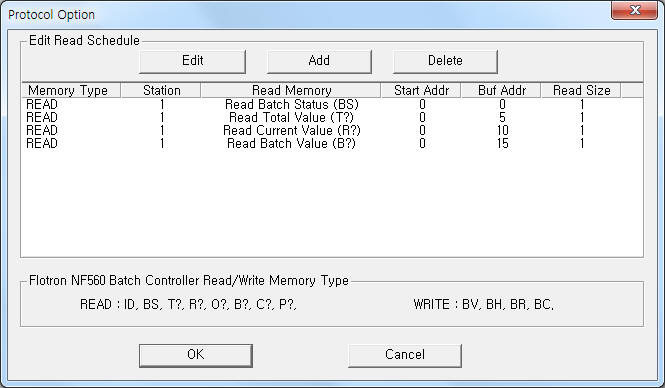

<그림 2> Flotron NF560 Batch Controller 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

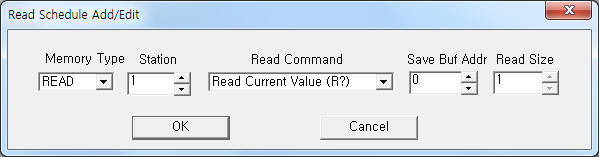

<그림 3> Flotron NF560 Batch Controller 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

쓰기 설정으로 Batch Controller 의 Batch 값을 설정하고 Batch 시작, 정지 등의 명령을 전송 수 있다.

디지털 쓰기

디지털 쓰기는 아날로그 쓰기와 설정 값은 동일하고 출력 값만 다르게 설정한다.

아날로그 쓰기

TAG 설정 시 필요한 설정 5 가지

1) PORT : PLC에 연결된 PORT 번호.

2) STATION : 0 ~ 99 사이의 장비 ID를 입력.

3) ADDRESS : 사용안함.

4) EXTRA 1 : BV(Batch 량 설정), BH(Batch 일시정지/정지), BR(Batch Reset), BC(Batch 시작) 의 쓰기 명령어를 입력.

       BV 쓰기 명령어 : BV.x 형식으로 설정, x = 0 ~ 5 의 소수점 개수.(기본 = 2)

5) EXTRA 2 : 사용안함.

설정 예1)

PORT:0,  station:1, ADDRESS:0000, Extra1:BV.2, Extra : 0 이라고 설정하고 아날로그 출력을 하면 Flotron NF560 Batch Controller 장비의  Batch 량(소수점 2자리)을 설정할 수 있다.

설정 예2)

PORT:0,  station:1, ADDRESS:0000, Extra1:BH, Extra : 0 이라고 설정하고 아날로그 출력을 하면 Flotron NF560 Batch Controller 장비에 Batch 일시정지/정지 명령을 전송한다.

설정 예3)

PORT:0,  station:1, ADDRESS:0000, Extra1:BC, Extra : 0 이라고 설정하고 아날로그 출력을 하면 Flotron NF560 Batch Controller 장비에 Batch 시작명령을 전송한다.

블록 쓰기

Flotron NF560 Batch Controller 통신 드라이버의 블록 쓰기는 없다.

3. 통신케이블 연결

Flotron NF560 Batch Controller 장비에 통신 케이블은 다음과 같은 방법으로 연결한다.

RS-422 통신 케이블 연결

Flotron NF560 Batch Controller의 Rx+, Rx-, Tx+, Tx- 단자에 컴퓨터 측의 RS-422 Tx+, Tx-, Rx+, Rx- 단자를 각각 연결한다.

<그림 4>는 Flotron NF560 Batch Controller에 RS-422 통신케이블을 연결한 모습이고 <그림 5>는 MF560 장비의 모습이다.

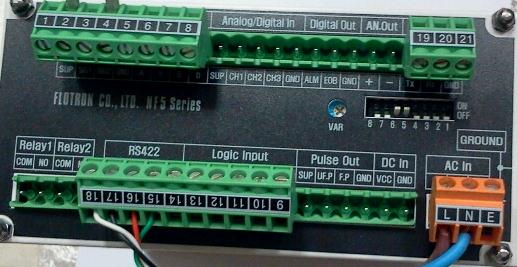

<그림 4> Flotron NF560 Batch Controller 장비에 RS-422 통신케이블을 연결한 모습

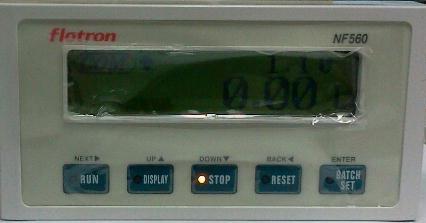

<그림 5> Flotron NF560 Batch Controller 장비의 모습
