Fire Fighting Emergency Broadcasting 통신 드라이버

Fire Fighting Emergency Broadcasting 통신드라이버는 소방관련 비상방송 프로토콜 데이터를 읽기 위한 드라이버이다.

1. 읽기 설정

<그림 1>은 Fire Fighting Emergency Broadcasting 통신 드라이버를 사용하여 통신파일을 편집한 예이다.

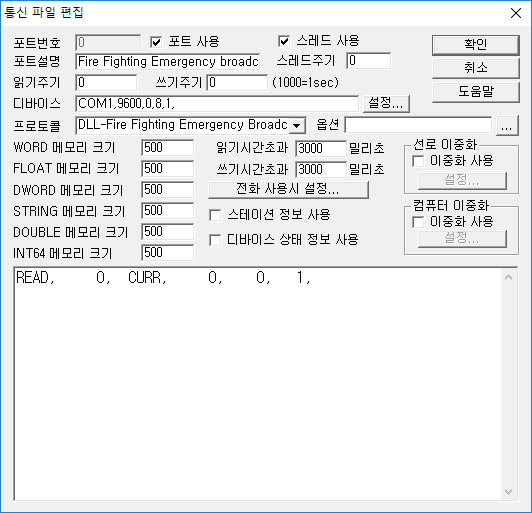

<그림 1> Fire Fighting Emergency Broadcasting 통신 드라이버의 통신파일 편집 예

<그림 1>에서 디바이스는 연결된 통신포트(COM1), 장비의 baud rate(9600), data bit(8), stop bit(1)  순으로 장비에 설정된 값을 입력한다.

Fire Fighting Emergency Broadcasting 드라이버의 읽기 작성 형식

Fire Fighting Emergency Broadcasting 통신 드라이버의 읽기 작성 형식은 다음과 같은 인자 순으로 작성한다.

1) 스테이션 – 사용안함.

2) 읽기 명령어 – CURR 로 고정 ( <표 1> 참조 ).

3) 읽을 시작번지 – 사용안함.

4) 통신 메모리 저장 위치 - 읽은 값이 저장될 통신 메모리 시작번지.

5) 읽을 크기 – 1로 설정.

읽기 설정 예)

READ, 0, CURR, 0, 0, 1,

<표 1>은 Fire Fighting Emergency Broadcasting 통신 드라이버의 읽기 명령어 종류와 읽은 값 저장내용이다.

Fire Fighting Emergency Broadcasting 통신 드라이버의 읽은 값은 WORD/DWORD/FLOAT/DOUBLE/INT64 메모리에 동일한 값(저장형식만 다름)이 저장한다.

<그림 1> 프로토콜 옵션부의  아이콘을 클릭하면 <그림 2>의 대화상자가 나타나는데 여기서도 읽기 형식을 작성할 수 있다.

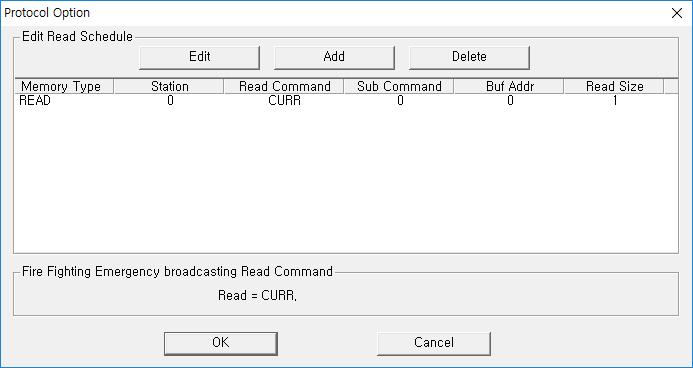

<그림 2> Fire Fighting Emergency Broadcasting 통신 드라이버의 옵션 대화상자의 예

<그림 2>의 , ,  버턴과 리스트 박스를 이용하여 읽기 형식을 작성한다.

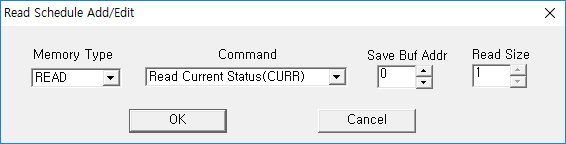

<그림 3> Fire Fighting Emergency Broadcasting 드라이버의 통신 읽기 설정 추가/편집 대화상자의 예

<그림 3>은 <그림 2>의 대화상자에서 읽기 스케쥴을 추가 또는 편집할 때 나타나는 대화상자이다.

2. 쓰기 설정

Fire Fighting Emergency Broadcasting 드라이버의 쓰기 설정은 없다.
